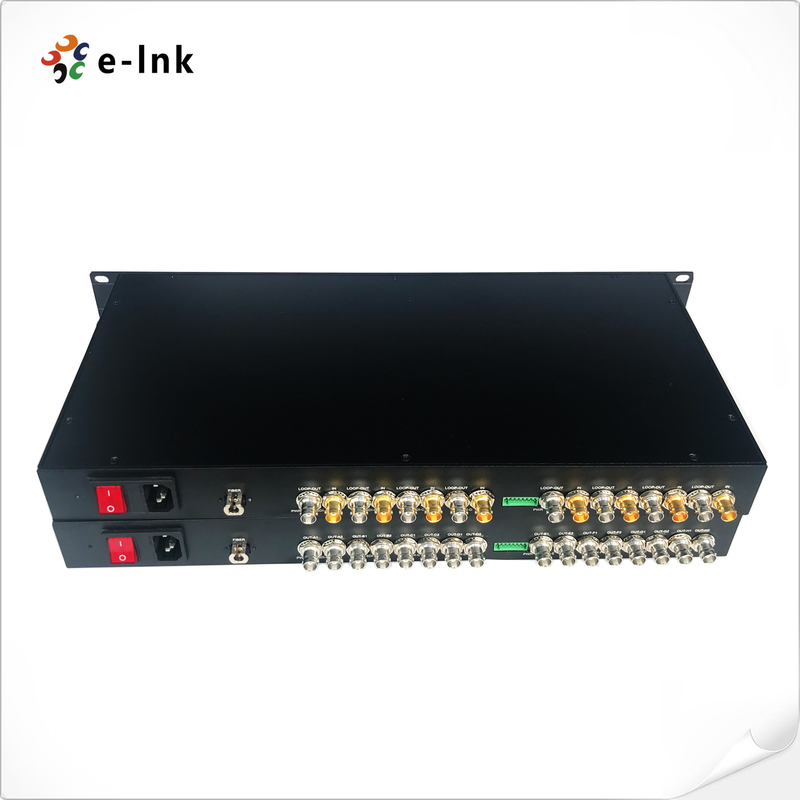

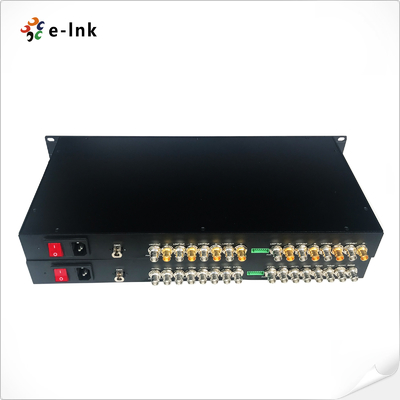

Extensor SD/HD/3G-SDI de 8 canales montable en rack 1U sobre fibra óptica simple CWDM sin comprimir
Características del extensor de fibra Descripción general del extensor de fibra
La serie LNK-SDI-8V constituye un sistema profesional de transmisión de fibra de vídeo Aplicación del extensor de fibra que facilita la entrega de vídeo con calidad de transmisión
a través de una única fibra óptica. Esta solución integral comprende un transmisor
y un receptor, con la capacidad de admitir
señales 3G-SDI de 1080p, acompañadasde audio integrado con calidad de CD y
transmisión de datos RS-485 bidireccional.SD/HD/3G-SDI de 8 canales
Características del extensor de fibra Características►
Aplicación versátil:Ideal para estudios de transmisión, producción de eventos en vivo, recintos deportivos y sistemas de vigilancia que requieren una transmisión de vídeo SDI fiable y de alta densidad.
►
Aplicación versátil:Ideal para estudios de transmisión, producción de eventos en vivo, recintos deportivos y sistemas de vigilancia que requieren una transmisión de vídeo SDI fiable y de alta densidad.
►
Aplicación versátil:Ideal para estudios de transmisión, producción de eventos en vivo, recintos deportivos y sistemas de vigilancia que requieren una transmisión de vídeo SDI fiable y de alta densidad.
►
Aplicación versátil:Ideal para estudios de transmisión, producción de eventos en vivo, recintos deportivos y sistemas de vigilancia que requieren una transmisión de vídeo SDI fiable y de alta densidad.
►
Aplicación versátil:Ideal para estudios de transmisión, producción de eventos en vivo, recintos deportivos y sistemas de vigilancia que requieren una transmisión de vídeo SDI fiable y de alta densidad.
►
Aplicación versátil:Ideal para estudios de transmisión, producción de eventos en vivo, recintos deportivos y sistemas de vigilancia que requieren una transmisión de vídeo SDI fiable y de alta densidad.
►
Aplicación versátil:Ideal para estudios de transmisión, producción de eventos en vivo, recintos deportivos y sistemas de vigilancia que requieren una transmisión de vídeo SDI fiable y de alta densidad.
SD/HD/3G-SDI de 8 canales
Aplicación del extensor de fibra Interfaz óptica de fibra
|
Interfaz de fibra
|
|
S
|
implex LCDistancia de transmisión
|
|
550m-20Km
|
Longitud de onda
|
|
1310nm/1550nm
|
Vídeo
|
|
impedancia de entrada/salida
|
|
BNC
|
Vídeo
|
|
impedancia de entrada/salida 75Ω
|
Tensión de entrada/salida de vídeo
|
|
Típica:1Vpp,
|
Mín. 0,5 Vpp, Máx. 1,5 Vpp Velocidad de bits de vídeo
|
|
Máx. 3,2 Gb/s
|
Ganancia diferencial (10%
|
|
～90% APL)<1%
|
Soporte de formato SDI
|
|
625/25 PAL
|
525/29.97 NTSC, 525/23.98 NTSC
|
|
720p50, 720p59.94
|
|
1080i 23/24/30/50/59.94
|
|
1080P 23.98/24/30/50/60
|
|
Estándar SDI de vídeo
|
|
270 Mbps (SD-SDI), 1,485 Gbps/M (HD-SDI)
|
SMPTE425M3Gb/s Mapping(3G-SDI)
|
|
Interfaz serie SMPTE424M 3Gb/s (3G-SDI)
|
|
Datos
|
|
Interfaz física
|
|
Terminal de tornillo estándar industrial
|
Tipo de datos
|
|
RS4 inverso
|
85 Soporte de frecuencia/tasa
|
|
Máx. 57600 bps para RS485
|
BER
|
|
<10ˉ
|
9Eléctrico
|
|
Adaptador de corriente
|
|
CA 110
|
~220VConsumo de energía
|
|
<1
|
5Weso
|
|
SDI A/B/C/D/E/F/G/H
|
|
Vídeo SDI
|
PWR
|
|
Fuente de alimentación
|
Mecánico
|
|
Dimensiones (LxAnxAl)
|
|
19 pulgadas 1
|
U( 483 x 220 x 44,45 mm)P
|
|
eso7KG/par
|
Carcasa
|
|
Carcasa de aluminio
|
Opciones de montaje
|
|
Montaje en rack
|
Ambiental
|
|
Temperatura de trabajo
|
|
-
|
20℃+870℃Humedad de trabajo
|
|
-40
|
℃～+80℃Humedad de trabajo
|
|
0~95%
|
MTBF
|
|
≥100000 horas
|
SD/HD/3G-SDI de 8 canales
|
Aplicación del extensor de fibra Modelo
|
Descripción
|
LNK-SDI-8V
|
|
19" 1U 8 canales
|
3G-SDIVídeo con salida de bucle + 1 canal de audio directo, 20 km, SM, LC, incluyendo 1 transmisor y 1 receptor, utilizados por paresSD/HD/3G-SDI de 8 canales
|
|
19" 1U 8 canales
|
3G-SDIVídeo con salida de bucle + 1 canal de audio directo, 20 km, SM, + 1 canal de datos inversos RS485, 20 km, SM, LC, incluyendo 1 transmisor y 1 receptor, utilizados por paresSD/HD/3G-SDI de 8 canales
|
|
19" 1U 8 canales
|
3G-SDIVídeo con salida de bucle + 1 canal de audio directo, 20 km, SM, LC, incluyendo 1 transmisor y 1 receptor, utilizados por paresSD/HD/3G-SDI de 8 canales
|
|
19" 1U 8 canales
|
3G-SDIVídeo 1080P con salida de bucle + 1 canal de audio directo, 20 km, SM, LC, incluyendo 1 transmisor y 1 receptor, utilizados por paresSD/HD/3G-SDI de 8 canales
|
|
19" 1U 8 canales
|
3G-SDIVídeo 1080P con salida de bucle + 1 canal de audio directo, 20 km, SM, + 1 canal de datos inversos RS485, 20 km, SM, LC, incluyendo 1 transmisor y 1 receptor, utilizados por paresSD/HD/3G-SDI de 8 canales
|
|
19" 1U 8 canales
|
3G-SDIVídeo 1080P con salida de bucle + 1 canal de audio directo, 20 km, SM, LC, incluyendo 1 transmisor y 1 receptor, utilizados por paresSD/HD/3G-SDI de 8 canales
|
Aplicación del extensor de fibra Política de posventa y garantía
Se compone de
servicio de atención al cliente en línea y servicio de atención al cliente telefónico, que proporciona consultoría de productos, servicios de mantenimiento y aceptación, servicios de mantenimiento y aceptación.Política de servicio
: Reemplazo de tres meses y garantía de tres años.Reemplazo
: Dentro de los tres meses posteriores a la compra de una serie de productos, después de probar la falla del producto por parte de los técnicos y los daños causados por desastres no naturales, el comprador puede ir directamente al punto de compra para reemplazar el mismo tipo de productos. O un producto de rendimiento comparable. Si no hay problemas en las pruebas del producto, se devolverá la muestra original.Garantía
: Daños causados por el hombre por desastres no naturales, el período de garantía gratuita de nuestra empresa es de 1 año.[Las siguientes circunstancias no entran en el ámbito del reemplazo y el mantenimiento gratuito]
1. Daños causados por la operación y el mantenimiento que no se ajustan a las instrucciones del manual del producto.
2. Daños causados por factores humanos, como entrada de voltaje inadecuada, entrada de agua y rotura.
3. Daños a los productos causados por desastres naturales, como rayos, terremotos, incendios, etc.
3. Alteración no autorizada de la configuración inherente o reparación sin el permiso de la empresa.
4. Productos fuera del alcance del mantenimiento gratuito.
5. Daños causados por el transporte, la carga y la descarga durante las reparaciones enviadas por los clientes.
6. El código de barras del producto o el modelo de la tarjeta de garantía del producto no se ajustan al producto en sí.
7. Fallo o daño causado por otros problemas que no son del producto, como diseño, tecnología, fabricación y calidad.
