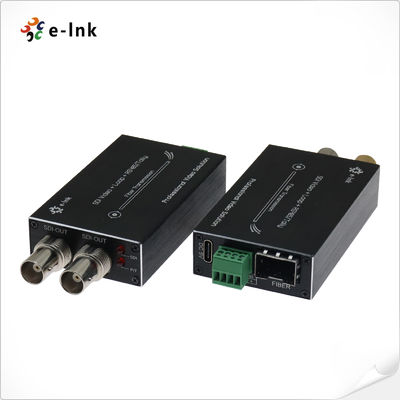

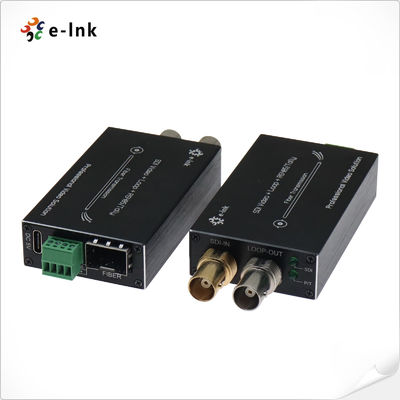

Convertidor 3G-SDI de tipo mini a fibra con Tally y RS485 inverso
Mini convertidor de fibra 3G-SDI
Mini convertidor de fibra 3G/HD-SDI soporta vídeo 3G/HD-SDI de 1 canal (con audio incorporado), señal Tally y transmisión inversa de señal RS485 a través de fibra óptica,y puede emitir una señal de monitoreo local a través del bucle 3G/HD-SDIEl convertidor de fibra de video E-link 3G/HD-SDI incluye un transmisor y un receptor, que admiten la transmisión de señales 3G/HD-SDI de 1080P.
Características del convertidor de fibra mini 3G-SDI
Cada canal incluye audio de 8 canales integrado.
- Equalización automática de cables, utilizada para todas las velocidades inferiores a 3,2 Gb/s (Belden 1694A);
¢ Recloqueo automático 270Mbit/s - 1,48Gbit/s - 3Gbit/s
¢ Directamente compatible con los sistemas de cámaras SDI
Capacidad de transmisión de larga distancia de hasta 80 km
- Manejar todos los patrones patológicos, transmisión de nivel de transmisión totalmente digital sin compresión;
- Indicación del estado del LED para controlar las condiciones de trabajo;
- el rango dinámico súper óptico y libre de ajuste;
Las longitudes de onda CWDM de 1470~1610 nm son opcionales;
- un rango de temperaturas muy amplio a nivel industrial (-20°C~+70°C), adaptable a diversos entornos;
Indices técnicos de los convertidores de fibra 3G-SDI
| Interfaz de fibra óptica |
| Interfaz de fibra |
LC de tipo simple |
| Distancia de transmisión |
550m-20Km |
| longitud de onda |
1310nm/1550nm |
| El video |
| Interfaz de vídeo |
El BNC |
| Impedancia de entrada/salida de vídeo |
75Ω |
| Válvula de entrada/salida de vídeo |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Tasa de bits de vídeo |
Máximo 3,2 Gb/s |
| Ganancia diferencial (10%~90% APL) |
< 1% |
| Soporte para el formato SDI |
625/25 PAL |
| 525/29.97 NTSC, 525/23.98 NTSC, 525/29.97 NTSC, 525/23.98 NTSC, 525/23.98 NTSC, 525/29.97 NTSC, 525/23.98 NTSC, 525/23.98 NTSC, 525/29.97 NTSC, 525/23.98 NTSC, 525/23.98 NTSC, 525/23.98 NTSC, 525/23.98 NTSC, 525/23.98 NTSC, 525/23.98 NTSC, 525/23.98 NTSC |
| 720p50, 720p59. ¿Qué quieres decir?94 |
| 1080i 23/24/30/50/59. ¿Qué quieres decir?94 |
| 1080P 23.98/24/30/50/60 |
| Estándar SDI de vídeo |
270 Mbps (SD-SDI), 1.485 Gbps/M (HD-SDI) |
| SMPTE425M3Gb/s Mapeo ((3G-SDI) |
| SMPTE424M 3Gb/s interfaz serie ((3G-SDI) |
| Datos obtenidos |
| Interfaz física |
Terminal de tornillo estándar para el sector industrial |
| Tipo de datos |
Tally y RS485 inverso |
| Apoyo a la frecuencia/tasa |
Max. 115200bps para el RS422
Máximo 57600bps para RS485
|
| El BER |
< 10 ̊9 |
| Eléctrico |
| Adaptador de alimentación |
5 V de corriente continua |
| Consumo de energía |
< 5W |
| Indicador LED |
| El SDI |
Video del SDI |
| P/T |
Fuente de alimentación |
| Mecánica |
| Las dimensiones (LxWxH) |
Se aplicará el procedimiento siguiente:
Se aplicará el método siguiente:
Se incluyen en el paquete:
|
| Peso |
75 g (TX)
75 g (RX)
450 g (envasado)
|
| Cubierta |
Cuadro de aluminio |
| Opciones de montaje |
Escritorio |
| Medio ambiente |
| Temperatura de trabajo |
-20°C ≈ +70°C |
| Temperatura de almacenamiento |
-40°C ≈ +80°C |
| Humedad de trabajo |
0~95% |
| El número de unidades |
≥100000 horas |
Interfaz de conversión de fibra 3G-SDI y LED
Información de pedido del convertidor de fibra mini 3G-SDI
| Modelo |
Descripción |
| LNK-M3G.1 V-MM |
Tipo pequeño3G-SDIa convertidor de fibra conTally y RS485 inversoy el bucle fuera,FPA, Conector de fibra LC500 metros, incluidos el transmisor y el receptor, utilizados en pareja |
| LNK-M3G-1V-20 |
Tipo pequeño3G-SDIa convertidor de fibra conTally y RS485 inversoy el bucle fuera,FMS, Conector de fibra LC20KM, incluidos el transmisor y el receptor, utilizados en pareja |
| El LNK-M3G-1V-40 |
Tipo pequeño3G-SDIa convertidor de fibra conTally y RS485 inversoy el bucle fuera,FMS, Conector de fibra LC40KM, incluidos el transmisor y el receptor, utilizados en pareja |
Aplicación de conversión de fibra mini 3G-SDI
Política de garantía y servicio postventa
Está compuesto por:servicio al cliente en líneayservicio telefónico al cliente,la prestación deConsulta de productos,
apoyo técnico remoto,Servicios de mantenimiento y aceptación.
Política de servicios: 3 meses de reemplazo y 3 años de garantía.
Reemplazo: En el plazo de tres meses a partir de la compra de una serie de productos, después de que los técnicos hayan comprobado el fallo del producto y los daños causados por el hombre
La Comisión considera que la Comisión no puede adoptar medidas para evitar que los Estados miembros no puedan aplicar las medidas previstas en el artículo 10 del Reglamento (CE) n.o 1049/2006.
Si no hay problemas en la prueba del producto, se devolverá la muestra original.
Garantización: Daños causados por el hombre causados por desastres no naturales, el período de garantía gratuita de nuestra compañía es de 1 año.
[Las siguientes circunstancias no están incluidas en el ámbito de aplicación de la sustitución y el mantenimiento gratuito]
1- Daños causados por el funcionamiento y el mantenimiento no conforme a las instrucciones del manual del producto.
2- Daños causados por factores humanos, tales como voltaje de entrada inadecuado, entrada de agua y rotura.
3- Daños a los productos causados por catástrofes naturales, como rayos, terremotos, incendios, etc.
3.Alteración no autorizada de los ajustes inherentes o reparación sin el permiso de la compañía.
4- Productos fuera del ámbito del mantenimiento gratuito.
5- Daños causados por el transporte, carga y descarga durante las reparaciones enviadas por los clientes.
6.El código de barras o modelo del producto en la tarjeta de garantía del producto no se ajusta al producto en sí.
7- Fallas o daños causados por otros problemas no relacionados con el producto, tales como diseño, tecnología, fabricación y calidad.
