Convertidor de HD-SDI a fibra
Características del convertidor de HD-SDI a fibra
1Transmisión avanzada de audio y vídeo multicanal
Este convertidor maneja eficientemente el video HD-SDI de 1 canal con audio integrado de 8 canales por flujo SDI.Transmite contenido de calidad de transmisión y datos bidireccionales de control RS422/485 a través de fibra óptica, utilizando la transmisión no comprimida digital completa para garantizar la integridad y compatibilidad de la señal a nivel de difusión profesional.
2Gestión automática de la integridad de la señal
Equipado con funciones inteligentes, incluida la ecualización automática del cable y el recloqueo automático (270Mbps-1.48Gbps).compensación de la pérdida de cable y el jitter para garantizar la transmisión de video y datos intacta sin ajuste manual.
3- Distanza de transmisión ampliada y flexibilidad
Diseñado para aplicaciones de larga distancia, soportando una transmisión confiable desde al menos 10 km (6,2 millas) hasta 80 km.Integra las técnicas de fibra óptica WDM/CWDM/DWDM y la capacidad de fibra óptica 1000M, ofreciendo un ancho de banda escalable para futuras actualizaciones de la red y una fácil integración en las infraestructuras existentes.
4Operación industrial de alta fiabilidad
Construido para entornos exigentes con una entrada de energía de bloque terminal y soporte para intercambio/conexión en caliente.Cuenta con un amplio rango de temperaturas de funcionamiento (de -40°C a +85°C) y técnicas avanzadas de recubrimiento superficial., garantizando un rendimiento y una durabilidad robustos en diversas condiciones adversas.
5Integración directa del sistema y óptica mejorada

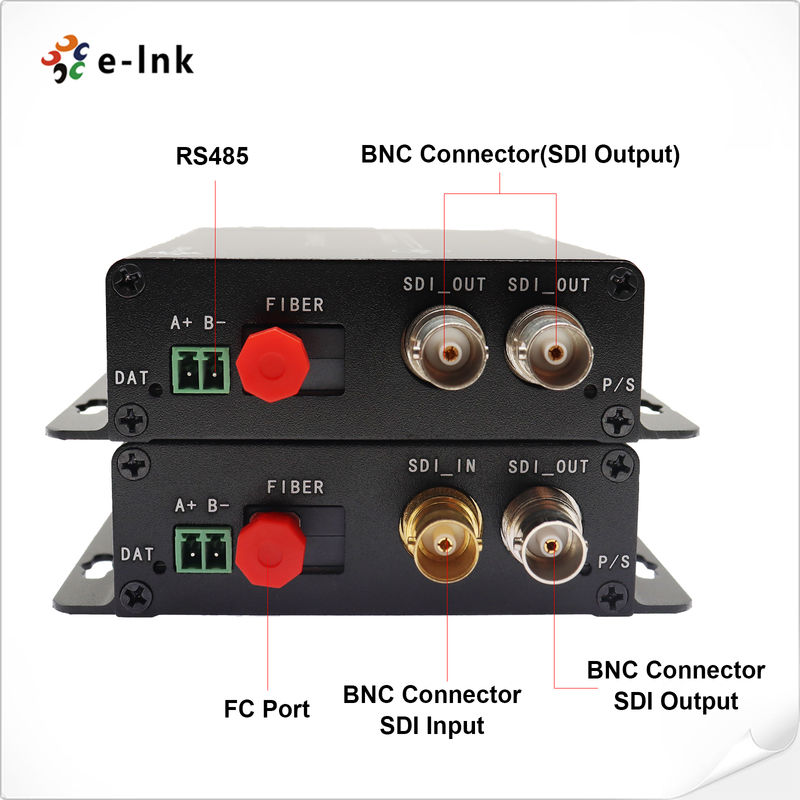

Se integra a la perfección con los sistemas de cámaras HD-SDI a través de una entrada SDI, salida de fibra FC y monitor de bucle SDI local.que permite el despliegue de plug-and-play sin ajustes previos al uso, lo que lo convierte en una solución ideal y fácil de mantener para la expansión inmediata del sistema.

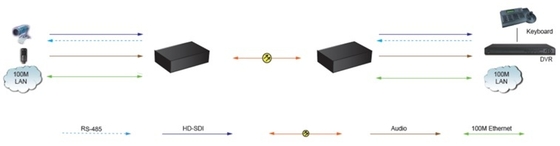

Aplicación de convertidores de HD-SDI a fibra
1Enlaces de transmisión y producción en vivo en alta definición
Ideal paracontribución de radiodifusiónyEnlaces de estudio a transmisor (STL), transporteSeñales HD-SDI con audio incorporadoEn la actualidad, la mayoría de lossin agitación,Transmisión de vídeo sin comprimirparaProducción de eventos en vivo,Las camionetas de OB, ycentros de radiodifusión remotos, garantizandointegridad de la señalyprecisión de tiempo.
2Sistemas de vigilancia de CCTV y seguridad de larga distancia
Despliegue enseguridad de perímetro a gran escalayredes de vigilancia en toda la ciudadSe extiende.Fuentes de alimentación de la cámara HD-SDIdesde lugares remotos, comoAeropuertos,los puertos, yinfraestructuras críticas¢ a la centralEstaciones de vigilanciaYa está.fibra de un solo modo, eliminandoInterferencias del IME/IRRy permitirvigilancia en tiempo realhasta 80 km.
3Gestión del tráfico y sistemas de transporte inteligentes (ITS)
Apoyostransmisión de vídeo de alta definiciónEn elcentros de control de tráficoyLas redes ITS. Se utiliza parareconocimiento de placas de matrícula (LPR),seguimiento del flujo de tráfico, ysistemas de detección de incidentesEl objetivo de este proyecto es mejorar la conectividad de las carreteras y los túneles, proporcionando una conectividad estable y de larga distancia para losLas cámaras de tráfico HD-SDIconControl de datos bidireccional.
4Distribución profesional de señales A/V y de gran escala
Permiteextensión de la señalEn ellos estadios,centros de convenciones, ySalas de mando y controlDistribuyeVideo HD multicanal con audio incorporadodesdemáquinas de cambio de producciónEn elparedes de visualizacióno bienproyectoressobre la fibra, soportandobaja latencia,alta fidelidadIntegración audiovisual en instalaciones complejas.
5- Monitoreo de video en el entorno industrial y hostil
Diseñado paraaplicaciones de vídeo en entornos extremosEn elinstalaciones de petróleo y gas,centrales eléctricas, yoperaciones minerasSu.viviendas de calidad industrialytolerancia a altas temperaturasgarantizar un funcionamiento fiable paramonitoreo del proceso,inspección de seguridad, yvisualización remotadonderuido eléctricoytemperaturas extremasestán presentes.

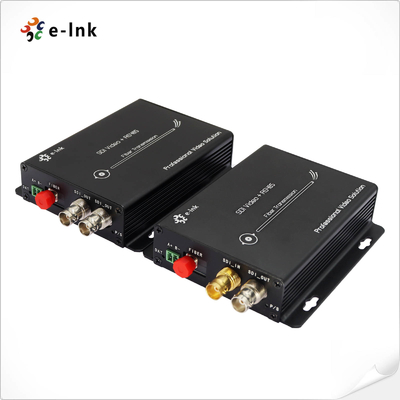

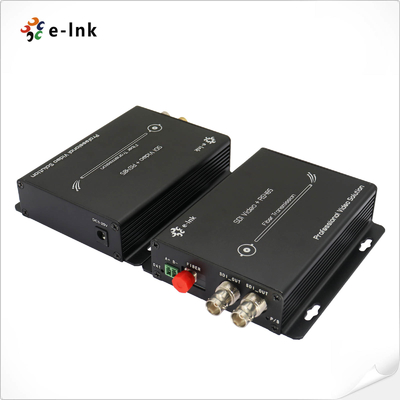

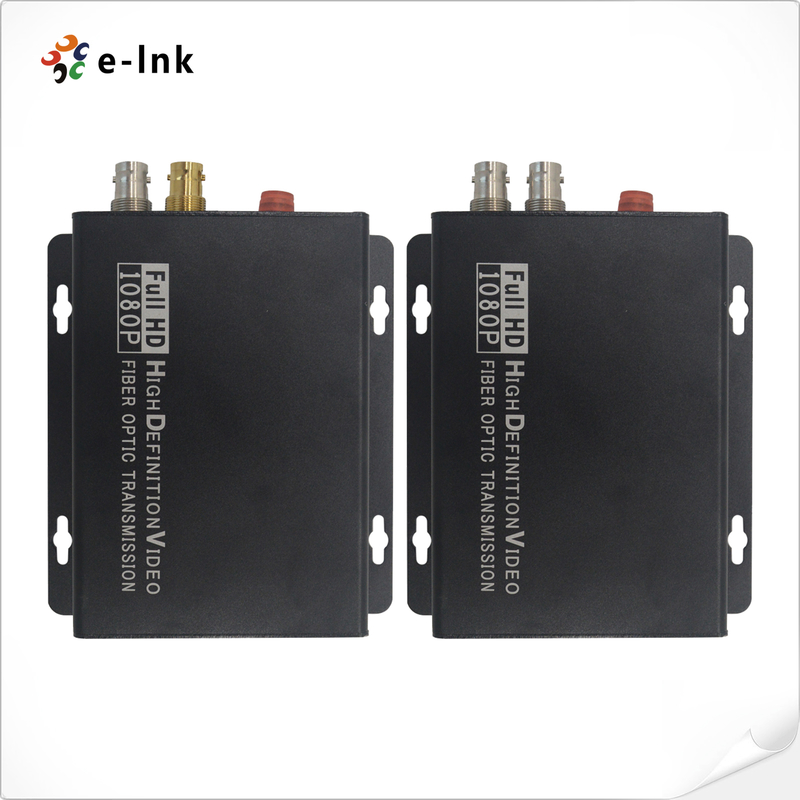

Resumen del convertidor de HD-SDI a fibra
La serie LNK-HD-110 es una serie profesional de un solo canalConversor de fibra óptica HD-SDIEsta solución compacta transmite sin problemas las señales de radio y de televisión de alta definición a través de una red de televisión de alta definición.señales de vídeo HD-SDI de audio integradoyControl bidireccional RS422/RS485 para las máquinas de ensayodatos a través de un cable de fibra óptica de modo único o multimodo, garantizando la integridad de la señal de larga distancia sin pérdidas.
Con un sensor HD-SDI incorporadosalida del buclepara la vigilancia de vídeo local, este conjunto de convertidores incluye un par de transmisores y receptores dedicados, proporcionando un enlace punto a punto completo para el transporte de vídeo crítico.Diseñados para eliminar las interferencias electromagnéticas (EMI) y la degradación de la señal común en los sistemas basados en cobre, ofrece una calidad de video prístina y sin comprimir para operaciones de misión crítica.
Ideal para el monitoreo de seguridad, enlaces de contribución de transmisión y visualización industrial,La serie LNK-HD-110 permite una conectividad confiable a distancias que exceden con creces las limitaciones de los cables coaxiles estándarSu robusto rendimiento lo convierte en la opción perfecta para extender las transmisiones de video de alta definición en sistemas de CCTV, centros de control de tráfico, estadios,y otros entornos exigentes donde la fidelidad y fiabilidad de la señal son primordiales.
Indicadores técnicos del convertidor de HD-SDI a fibra
|
Interfaz de fibra óptica
|
|
Interfaz de fibra
|
El Sel implejoF: el precioC. Las
|
|
Distancia de transmisión
|
550m-20Km
|
|
longitud de onda
|
1310nm/1550nm
|
|
El video
|
|
Interfaz de vídeo
|
El BNC
|
|
El video impedancia de entrada/salida
|
75Ω
|
|
Voltado de entrada/salida de vídeo
|
Tipicamente: 1 Vpp, Min 0,5 Vpp, máximo 1,5 Vpp
|
|
Tasa de bits de vídeo
|
Máximo 3,2 Gb/s
|
|
Ganancia diferencial (10%)¿Qué quieres decir?El 90% de las APL)
|
< 1%
|
|
Estándar SDI de vídeo
|
Las unidades de control de velocidad de la unidad de control de velocidad de la unidad de control de velocidad de la unidad de control de velocidad de la unidad de control de velocidad de la unidad de control de velocidad. SMPTE259M
|
|
1.485Gbps/M ((HD-SDI),SMPTE292M
|
|
Datos obtenidos
|
|
Interfaz física
|
Terminal de tornillo estándar para el sector industrial
|
|
Tipo de datos
|
Se trata de una22/RS485 Dirección inversa
|
|
Apoyo a la frecuencia/tasa
|
Max. 115200bps para el RS422
Máximo 57600bps para RS485
|
|
El BER
|
< 10 ̊9
|
|
Eléctrico
|
|
Adaptador de alimentación
|
DC 5~ 25 añosV.
|
|
Consumo de energía
|
<5No
|
|
Indicador LED
|
|
P/S
|
Fuente de alimentación
|
|
DAT
|
Datos obtenidos
|
|
Mecánica
|
|

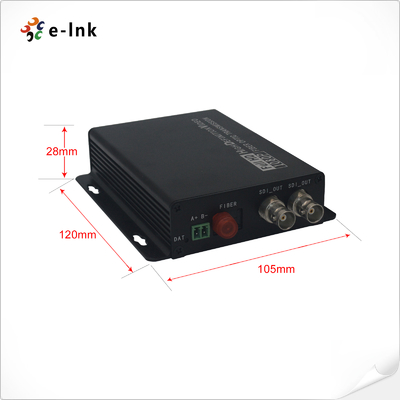

Las dimensiones (LxWxH)
|
120 el número105 el número28 En el caso de los
|
|
Noocho
|
0.43KG/pareja
|
|
Cubierta
|
Cuadro de aluminio
|
|
Opciones de montaje
|
De montaje en pared
|
|
Medio ambiente
|
|
Trabajo Temperatura
|
-20°C+70°C
|
|
Temperatura de almacenamiento
|
-40 años.°C+80°C
|
|
Trabajo Humedad
|
0~95%
|
|
El número de unidades
|
≥100000 horas
|
Información sobre el pedido del convertidor de HD-SDI a fibra
| Punto de trabajo |
Descripción |
|
| El LNK-HD-110-20 |
HD-SDI a convertidor de fibra con RS422 datos invertidos y salida de bucle, SMF,Conector de fibra FC 20KM, incluidos el transmisor y el receptor, utilizados en pareja |
Política de garantía y servicio postventa
Está compuesto por:servicio al cliente en líneayservicio telefónico al cliente,la prestación deConsulta de productos,
apoyo técnico remoto,Servicios de mantenimiento y aceptación.
Política de servicios: 3 meses de reemplazo y 3 años de garantía.
Reemplazo: En el plazo de tres meses a partir de la compra de una serie de productos, después de que los técnicos hayan comprobado el fallo del producto y los daños causados por el hombre
La Comisión considera que la Comisión no puede adoptar medidas para evitar que los Estados miembros no puedan aplicar las medidas previstas en el artículo 10 del Reglamento (CE) n.o 1049/2006.
Si no hay problemas en la prueba del producto, se devolverá la muestra original.
Garantización: Daños causados por el hombre causados por desastres no naturales, el período de garantía gratuita de nuestra compañía es de 1 año.
[Las siguientes circunstancias no están incluidas en el ámbito de aplicación de la sustitución y el mantenimiento gratuito]
1- Daños causados por el funcionamiento y el mantenimiento no conforme a las instrucciones del manual del producto.
2- Daños causados por factores humanos, tales como voltaje de entrada inadecuado, entrada de agua y rotura.
3- Daños a los productos causados por catástrofes naturales, como rayos, terremotos, incendios, etc.
3.Alteración no autorizada de los ajustes inherentes o reparación sin el permiso de la compañía.
4- Productos fuera del ámbito del mantenimiento gratuito.
5- Daños causados por el transporte, carga y descarga durante las reparaciones enviadas por los clientes.
6.El código de barras o modelo del producto en la tarjeta de garantía del producto no se ajusta al producto en sí.
7- Fallas o daños causados por otros problemas no relacionados con el producto, tales como diseño, tecnología, fabricación y calidad.
