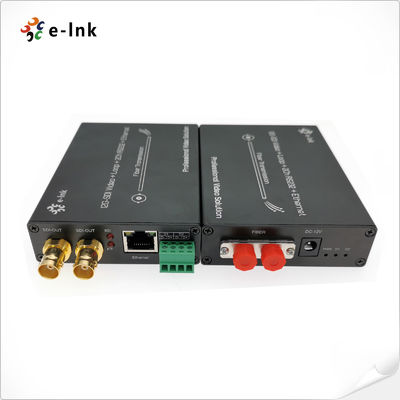

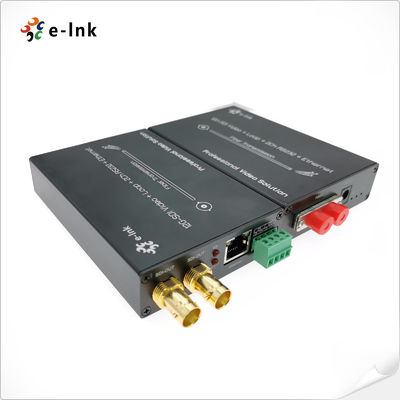

12G-SDI a convertidor de fibra con Gigabit Ethernet y 2Ch hacia atrás RS485
SDI sobre el extensor de fibra óptica
La serie LNK-12GSDI-1V2R1GE es unaTransceptor óptico 12G-SDI.
Apoyaun canal de vídeo 12G-SDI (con audio incrustado),un canal de Ethernet de Gigabit,
ydos canales de datos RS485 invertidoscon una capacidad de transmisión superior a 300 W,
que permite la transmisión a larga distancia y proporcionaMonitoreo de la redundancia local 12G-SDI.
Este producto incluye:un transmisor y un receptor, compatible con una variedad de formatos de vídeo,
incluidosHDTV 4K×2K (3840×2160@60Hz), 1080P, 1080i y 720P, garantizando una definición ultra alta
Es ideal para la difusión, estudios, eventos deportivos, imágenes médicas,
videoconferencia y sistemas de vigilancia de alta gama.
Características del extensor de fibra óptica SDI
- [Integración de audio multicanal]
Cada canal SDI incorpora una capacidad de audio integrado de 8 canales, que admite los requisitos de audio de transmisión profesional sin una infraestructura de cableado de audio separada.
- [Optimización inteligente de la señal]
Con tecnología de ecualización automática de cable que mantiene la integridad de la señal en diferentes condiciones de cable, asegurando una calidad de video constante durante toda la transmisión.
- [Integración del sistema de cámaras]
La compatibilidad directa con los sistemas de cámaras 12G/6G/3G-SDI permite una integración perfecta en los entornos de difusión y producción existentes.
- [Tecnología avanzada de fibra]
Utilizando técnicas de fibra óptica WDM/CWDM/DWDM con un rango dinámico superior, lo que permite una transmisión no comprimida a nivel de transmisión de hasta 80 km.
- [4K Transmisión de Rendimiento]
Soporte para 4K*2K ((3840*2160@60Hz) y todos los formatos HD/SD, incluidos 1080P, 1080I, 720P, para una compatibilidad completa del flujo de trabajo de transmisión y producción.

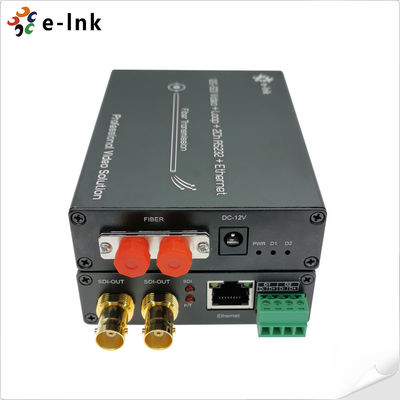

SDI sobre el panel y la interfaz del extensor de fibra óptica
Indicadores técnicos de los extensores de fibra óptica
| Formaciones |
Apoya ST-2082-1 ((12G), ST-2081-1 ((6G), ST-424 ((3G), ST-292 ((HD) y ST-259 ((SD) |
| Compatible |
Compatible con DVB-ASI y AES10 (MADI) |
| Ingreso |
1 x 12G-SDI en BNC |
| Producción |
2 x fibra óptica FC |
| 1 x 12G-SDI en el circuito de BNC |
| Resolución apoyada |
El contenido de los productos incluidos en el anexo I del Reglamento (CE) n.o 765/2008 es el mismo que el contenido de los productos incluidos en el anexo II del Reglamento (CE) n.o 765/2008. |
| Rango de resolución |
Se aplicará el método siguiente: |
| Especificación del cable de entrada |
Se aplicarán las siguientes medidas: |
| Especificación del cable de salida |
Se aplicarán las siguientes medidas: |
| Conexión Ethernet |
10/100/1000Mbps |
| Tipo de datos |
2Ch hacia atrás RS485 |
| Ancho de banda de transmisión óptica |
270 MHz 12 GHz |
| El poder |
12 VDC |
| Consumo de energía |
6 W (máximo) |
| Las dimensiones (LxWxH) |
Las medidas de ensayo se aplicarán en el caso de los productos de la categoría II. |
| Temperatura de funcionamiento |
-10°C ≈ 70°C |
| Temperatura de almacenamiento |
-40°C ≈ 85°C |
Aplicación de extensores SDI sobre fibra óptica
Política de garantía y servicio postventa
Está compuesto por:servicio al cliente en líneayservicio telefónico al cliente,la prestación deConsulta de productos,
apoyo técnico remoto,Servicios de mantenimiento y aceptación.
Política de servicios: 3 meses de reemplazo y 3 años de garantía.
Reemplazo: En el plazo de tres meses a partir de la compra de una serie de productos, después de que los técnicos hayan comprobado el fallo del producto y los daños causados por el hombre
La Comisión considera que la Comisión no puede adoptar medidas para evitar que los Estados miembros no puedan aplicar las medidas previstas en el artículo 10 del Reglamento (CE) n.o 1049/2006.
Si no hay problemas en la prueba del producto, se devolverá la muestra original.
Garantización: Daños causados por el hombre causados por desastres no naturales, el período de garantía gratuita de nuestra compañía es de 1 año.
[Las siguientes circunstancias no están incluidas en el ámbito de aplicación de la sustitución y el mantenimiento gratuito]
1- Daños causados por el funcionamiento y el mantenimiento no conforme a las instrucciones del manual del producto.
2- Daños causados por factores humanos, tales como voltaje de entrada inadecuado, entrada de agua y rotura.
3- Daños a los productos causados por catástrofes naturales, como rayos, terremotos, incendios, etc.
3.Alteración no autorizada de los ajustes inherentes o reparación sin el permiso de la compañía.
4- Productos fuera del ámbito del mantenimiento gratuito.
5- Daños causados por el transporte, carga y descarga durante las reparaciones enviadas por los clientes.
6.El código de barras o modelo del producto en la tarjeta de garantía del producto no se ajusta al producto en sí.
7- Fallas o daños causados por otros problemas no relacionados con el producto, como el diseño, la tecnología, la fabricación y la calidad
