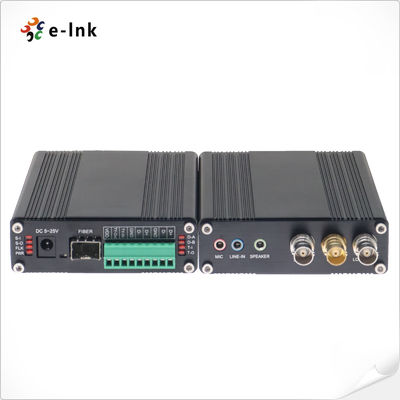

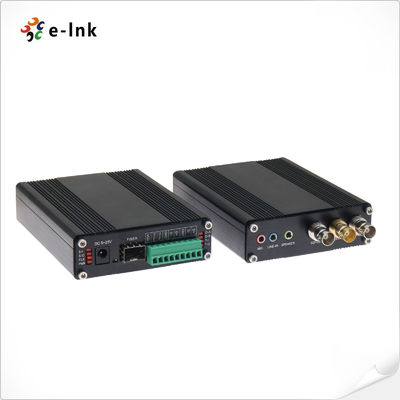

1Ch bidireccional 3G-SDI con salida de bucle + 1Ch Tally + 2Ch bidireccional RS485 o RS422 + 2Ch Audio estéreo + 1Ch Micrófonooconvertidor de fibra
Extensor de fibra SDIResumen general
La serie LNK-3G-1BV1T2BD2A1M es un transceptor óptico de vídeo 3G/HD-SDI de alto rendimiento.
Apoyauna transmisión de vídeo 3G/HD-SDI bidireccional de un solo canal (con audio incrustado),
salida de circuito de vídeo,una señal de recuento,datos bidireccionales RS485/RS422 de dos canales,de dos canales
audio estéreo externo, yuna señal de micrófono, transmitiendo video de alta definición
y señales de audio por fibra óptica.
Esta serie incluye un transmisor y un receptor, que soportanSe trata de una señal 3G/HD-SDI de 1080P Full HD
transmisión, y ofertasalta estabilidad y imágenes claras.Indicadores de estado de los LEDse incluyen en
el dispositivo de vigilancia en tiempo real del estado de funcionamiento.
Aplicable a: control inteligente del tráfico, sistemas de seguridad, control industrial
(electricidad, industria química, acero, petróleo, ferrocarriles, etc.), vigilancia militar (almacenes, fronteras, etc.),
redes de campus, transmisiones en vivo de estadios, transmisión de programas de televisión y otros vídeos de alta demanda
y escenarios de transmisión de audio.
Extensor de fibra SDICaracterísticas
1Ch Video bidireccional 3G-SDI con salida de bucle
2Ch Datos bidireccionales RS485 o RS422
2 Ch Audio estéreo
¢ Recloqueo automático 270Mbit/s - 1,48Gbit/s - 3Gbit/s
Apoyo a la televisión HD 720P, 1080I, 1080P, 1920*1080@60Hz
Capacidad de transmisión de larga distancia de hasta 20 km (SMF)
► Hot swap and hot plug;
¢ Transmisión de nivel de transmisión totalmente digital sin compresión;
- un amplio rango de temperaturas de nivel industrial (-20°C~+70°C), adaptable a diversos entornos;
Extensor de fibra SDI Indices técnicos
| Interfaz de fibra óptica |
| Interfaz de fibra |
LC de tipo simple |
| Distancia de transmisión |
0 a 20 Km |
| longitud de onda |
1310nm/1550nm |
| El video |
| Interfaz de vídeo |
El BNC |
| Impedancia de entrada/salida de vídeo |
75Ω |
| Válvula de entrada/salida de vídeo |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Tasa de bits de vídeo |
Máximo 3,2 Gb/s |
| Ganancia diferencial (10%~90% APL) |
< 1% |
| Soporte para el formato SDI |
625/25 PAL |
| 525/29.97 NTSC, 525/23.98 NTSC, 525/29.97 NTSC, 525/23.98 NTSC, 525/23.98 NTSC, 525/29.97 NTSC, 525/23.98 NTSC, 525/23.98 NTSC, 525/29.97 NTSC, 525/23.98 NTSC, 525/23.98 NTSC, 525/23.98 NTSC, 525/23.98 NTSC, 525/23.98 NTSC, 525/23.98 NTSC, 525/23.98 NTSC |
| 720p50, 720p59. ¿Qué quieres decir?94 |
| 1080i 23/24/30/50/59. ¿Qué quieres decir?94 |
| 1080P 23.98/24/30/50/60 |
| Estándar SDI de vídeo |
270 Mbps (SD-SDI), 1.485 Gbps/M (HD-SDI) |
| SMPTE425M3Gb/s Mapeo ((3G-SDI) |
| SMPTE424M 3Gb/s interfaz serie ((3G-SDI) |
| Datos o recuento |
| Interfaz física |
Terminal de tornillo estándar para el sector industrial |
| Tipo de datos |
Se trata de una señal de RS485 (por defecto) o RS422 (opcional). |
| Apoyo a la frecuencia/tasa |
Max. 115200bps para el RS422
Máximo 57600bps para RS485
|
| El BER |
< 10 ̊9 |
| Audio estéreo o micrófono |
| Entrada y salida de audio |
3.5 mm de audio |
| Formato de audio |
@48KHz |
| Eléctrico |
| Adaptador de alimentación |
Dirección continua 5 ~ 25V |
| Consumo de energía |
< 5W |
| Indicador LED |
| P/S |
Fuente de alimentación |
| DAT |
Datos obtenidos |
| Mecánica |
| Las dimensiones (LxWxH) |
Las demás partidas de los demás materiales |
| Peso |
1.5 kg/pareja |
| Cubierta |
Cuadro de aluminio |
| Opciones de montaje |
De montaje en pared |
| Medio ambiente |
| Temperatura de trabajo |
-20°C ≈ +70°C |
| Temperatura de almacenamiento |
-40°C ≈ +80°C |
| Humedad de trabajo |
0~95% |
| El número de unidades |
≥100000 horas |
Extensor de fibra SDI Información sobre los pedidos
| Modelo |
Descripción |
| En el caso de las personas que se encuentran en el lugar de detención, el número de detenidos será de: |
1Ch bidireccional 3G-SDI con bucle + 1Ch Tally + 2Ch bidireccional RS485 o RS422 + 2Ch audio estéreo + 1Ch micrófono a través de convertidor de fibra, fibra de modo único, LC, 20km,incluido el transmisor y el receptor, utilizado por parejas |
Extensor de fibra SDI Grupo de trabajo
Nota:
1. To+/To- puede conducir el LED con corriente de 50 MA
2. TIN/TCM para la conexión de señal Tally
3. T+/R- para RS485 (por defecto) o RS422 (opcional)
