1ChFibra 3G-SDIEl extensorconSalida HDMI 4Ch
Resumen general
El extensor de fibra 3G-SDI de la serie LNK-3G-1V4H permite la transmisión de vídeo 3G-SDI de un canal,
El sistema incluye un transmisor con un sistema de control de velocidad (SDI) y un sistema de control de velocidad (SDI).

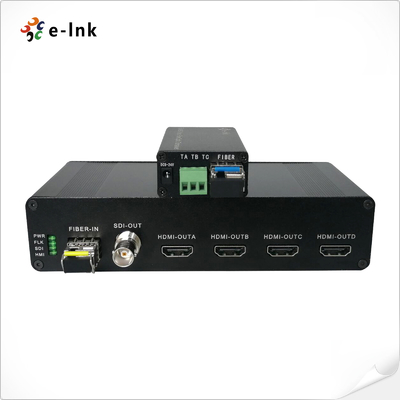

Salida de bucle SDI y un receptor con 1 salida SDI y 4 salidas HDMI, lo que permite la simultánea
pantalla múltiple, ideal para la transmisión, eventos en vivo, videoconferencias y vigilancia de seguridad,
ofrece una transmisión de vídeo sin pérdidas de calidad de transmisión a largas distancias.
Características

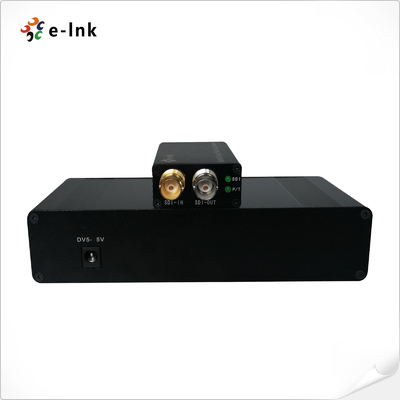

Transmisor con entrada 1Ch 3G-SDI y salida de bucle

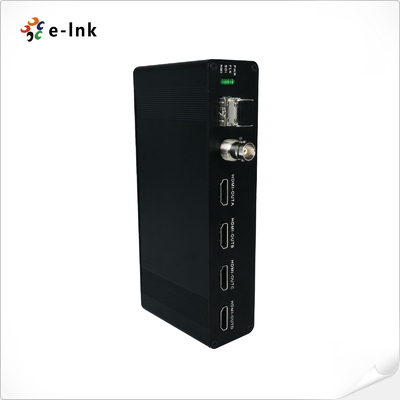

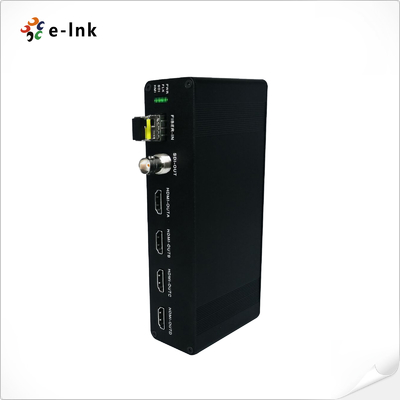

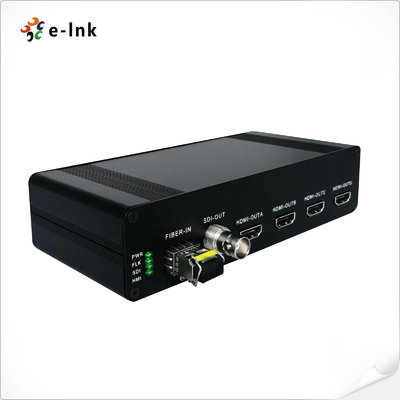

Receptor con salida 1Ch 3G-SDI y salida 4Ch HDMI
¢ Recloqueo automático 270Mbit/s - 1,48Gbit/s - 3Gbit/s
Compatibilidad directa con los sistemas de cámaras 3G-SDI
¢ Capacidad de transmisión larga de al menos 10 km (6,2 millas),hasta 80 km
Input de energía del bloque terminal; intercambio en caliente y enchufe en caliente;
¢ Transmisión de nivel de transmisión digital sin compresión completa;
- el rango dinámico súper óptico y libre de ajuste;
Fibra ópticaSe aplican las reglas siguientes:la técnica;
- un rango de temperaturas muy amplio a nivel industrial (-40°C~+85°C), adaptable a diversos entornos;
Indices técnicos
| Interfaz de fibra óptica |
| Interfaz de fibra |
LC de tipo simple |
| Distancia de transmisión |
550m-20Km |
| longitud de onda |
1310nm/1550nm |
| El video- El SDI. |
| Interfaz de vídeo |
El BNC |
| Impedancia de entrada/salida de vídeo |
75Ω |
| Voltado de entrada/salida de vídeo |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Tasa de bits de vídeo |
Máximo 3,2 Gb/s |
| Ganancia diferencial (10%~90% APL) |
< 1% |
| Estándar SDI de vídeo |
270 Mbps (SD-SDI), 1.485 Gbps/M (HD-SDI) |
| SMPTE425M3Gb/s Mapeo ((3G-SDI) |
| SMPTE424M 3Gb/s interfaz serie ((3G-SDI |
| El video- HDMI. - ¿ Qué? |
| Conector |
HDMI de tipo A femenino |
| Impedancia |
100Ω |
| Resolución |
Hasta 1920*1200@60Hz |
| Rango del cable HDMI |
En el caso de los vehículos de motor |
| Eléctrico |
| Adaptador de alimentación |
5 V de corriente continua |
| Consumo de energía |
< 5W |
| Indicador LED |
| PWR |
Fuente de alimentación |
| FLK |
Enlace de fibra |
| El SDI |
SDI Video |
| Interfaz HMI |
Vídeo HDMI |
| Mecánica |
| Las dimensiones (LxWxH) |
Transmisor: 72 x 42 x 22 mm |
| Receptor: 164 x 72 x 38 mm |
| Peso |
1.5 kg/pareja |
| Cubierta |
Cuadro de aluminio |
| Opciones de montaje |
Escritorio |
| Medio ambiente |
| Temperatura de trabajo |
-20°C ≈ +70°C |
| Temperatura de almacenamiento |
-40°C ≈ +80°C |
| Humedad de trabajo |
0~95% |
| El número de unidades |
≥100000 horas |
Dimensión y tamaño
Información sobre los pedidos
| Modelo |
Descripción |
| El LNK...3G- 1 V4 horas |
Extensor de fibra 3G-SDI, transmisor con entrada y salida de bucle 3G-SDI, receptor con salida 1Ch 3G-SDI y salida 4Ch HDMI,FMS, Conector de fibra LC20KM, utilizado por parejas |
