Mini Convertidor Bidireccional HD/3G-SDI a Fibra Óptica
Descripción General del Convertidor Bidireccional HD/3G-SDI a Fibra Óptica
El Convertidor de Fibra Óptica 3G/HD-SDI de tipo Mini está diseñado para la transmisión de video profesional, soportando
video 3G/HD-SDI bidireccional de 1 canal (con audio integrado) a través de un solo cable de fibra óptica.

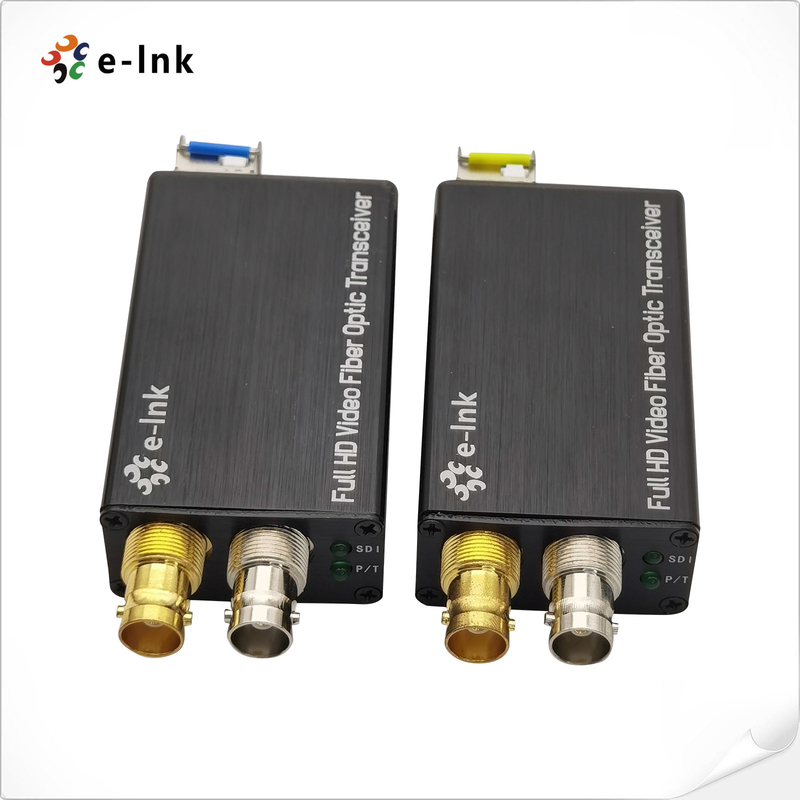

Esta solución incluye un par de transmisor y receptor, permitiendo tiempo real, sin pérdidas,
video digital sin comprimir con calidad de transmisión. Soporta completamente todos los patrones patológicos,
asegurando una transmisión de señal estable y confiable para señales 1080P 3G/HD-SDI. Ideal para vigilancia de seguridad,
videoconferencias, transmisión en vivo, y aplicaciones de producción de eventos.Política de servicio
► Cada canal incluye
4 canales de audio integrados;► Ecualización automática de cable, utilizada para todas las velocidades por debajo de 3.2 Gb/s (Belden 1694A);
► Recloqueo automático 270Mbit/s - 1.48Gbit/s - 3Gbit/s
► Directamente compatible con
sistemas de cámaras HD-SDI► Capacidad de transmisión de larga distancia
hasta 80 km► Intercambio en caliente y conexión en caliente;
► Maneja todos los patrones patológicos, transmisión de nivel de transmisión digital sin compresión completa;
► Indicación de estado LED para monitorear las condiciones de trabajo;
► Súper rango dinámico óptico y sin necesidad de ajuste;
► Rango de temperatura ultra amplio a nivel industrial (-20℃~+70℃), adaptable a diversos entornos;
Índices Técnicos del Convertidor Bidireccional HD/3G-SDI a Fibra Óptica
Interfaz Óptica de Fibra
| Interfaz de Fibra |
| LC Simplex |
Distancia de transmisión |
| 0-20Km (Otras distancias disponibles) |
Longitud de onda |
| 1310nm/1550nm |
Video |
| Interfaz de video |
| BNC |
Impedancia de entrada/salida de video |
| 75Ω |
Voltaje de entrada/salida de video |
| Típico: 1Vpp, Mínimo 0.5Vpp, Máximo 1.5Vpp |
Velocidad de bits de video |
| Máximo 3.2Gb/s |
Ganancia diferencial (10%～90% APL) |
| <1% |
Soporte de formato SDI |
| 625/25 PAL |
525/29.97 NTSC, 525/23.98 NTSC |
| 720p50, 720p59.94 |
| 1080i 23/24/30/50/59.94 |
| 1080P 23.98/24/30/50/60 |
| Estándar de video SDI |
| 270Mbps (SD-SDI), 1.485Gbps/M(HD-SDI) |
SMPTE425M 3Gb/s Mapping(3G-SDI) |
| Interfaz serial SMPTE424M 3Gb/s (3G-SDI) |
| Eléctrico |
| Adaptador de corriente |
| DC 5~12V |
Consumo de energía |
| <5W |
Indicador LED |
| SDI |
| Video SDI |
P/T |
| Fuente de alimentación |
Mecánico |

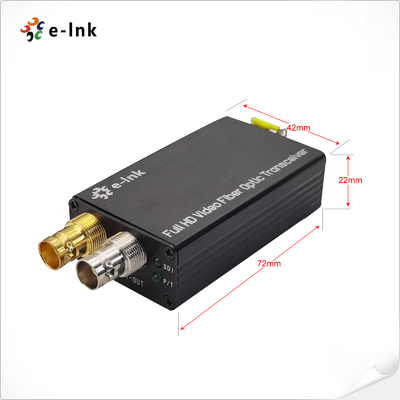

| Dimensiones (LxAnxAl) |
| 80 x 40 x 20 mm |
Peso |
| 0.8KG/par |
Carcasa |
| Carcasa de aluminio |
Opciones de montaje |
| Escritorio |
Ambiental |
| Temperatura de trabajo |
| -20℃～+70℃ |
Temperatura de almacenamiento |
| -40℃～+80℃ |
Humedad de trabajo |
| 0~95% |
MTBF |
| ≥100000 horas |
Información de Pedido del Convertidor Bidireccional HD/3G-SDI a Fibra Óptica |
Modelo
| Descripción |
LN K-MHD-BIMM |
| Convertidor de Fibra Óptica HD-SDI bidireccional de tipo Mini, MMF, Conector de Fibra LC 500 metros, incluyendo Transmisor y Receptor, usado por pares |
LNK-MHD-BI20 |
| Convertidor de Fibra Óptica HD-SDI bidireccional de tipo Mini, SMF, Conector de Fibra LC 20KM, incluyendo Transmisor y Receptor, usado por pares |
LNK-MHD-BI40 |
| Convertidor de Fibra Óptica HD-SDI bidireccional de tipo Mini, SMF, Conector de Fibra LC 40KM, incluyendo Transmisor y Receptor, usado por pares |
Aplicación del Convertidor Bidireccional HD/3G-SDI a Fibra Óptica |
Convertidor Bidireccional HD/3G-SDI a Fibra Óptica
