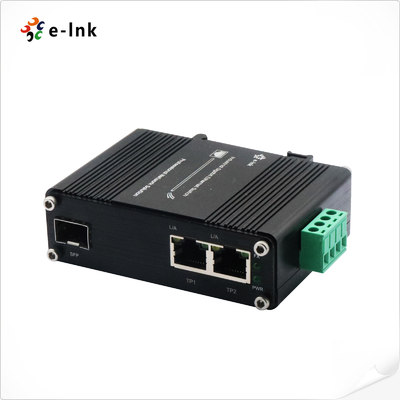

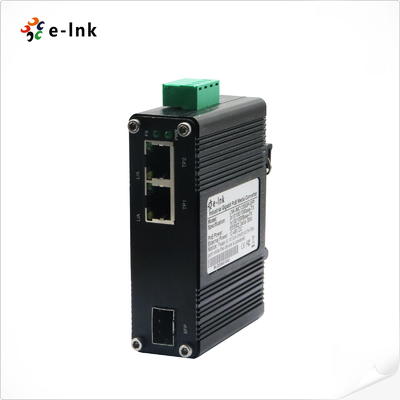

Mini Industrial 1-puerto 100/1000X SFP a 2-puerto 10/100/1000T Ethernet Convertidor de medios
Resumen general
La serie LNK-IMC1200G-SFP representa una línea robusta de convertidores de medios DIN montados en rieles diseñados para
Estos dispositivos de grado endurecido cuentan con conectividad de doble puerto con
10/100/1000Base-T Ethernet de cobre y 100/1000Base-X interfaces de fibra SFP, que proporcionan medios flexibles
La serie está diseñada para ser fiable en entornos adversos y funciona a través de un
ampliado el rango de temperatura de -40°C a +75°C, manteniendo el cumplimiento de las normas EN55022.
Estos convertidores admiten varios módulos SFP con soporte tanto para modos semi-duplex como para modos full-duplex
(modo único/múltimodo, 1/2 núcleo) para satisfacer los diversos requisitos de las redes de fibra.
La serie LNK-IMC1200G-SFP ofrece una gama de soluciones para la automatización, el transporte y las instalaciones al aire libre.
el rendimiento en el que fallaría el equipo estándar de grado comercial.
Mejoras clave:
1- posiciones claras como una serie en lugar de un solo modelo
2Mejor organización de las especificaciones técnicas
3Proposición de valor más sólida para uso industrial
4Incluye ejemplos de aplicaciones específicas
5Un lenguaje técnico más profesional
6. Mantiene todas las especificaciones críticas mientras mejora el flujo
7Añade contexto sobre las condiciones de operación ("donde el equipo estándar fallaría")
Características
La potencia de entrada del bloque terminal de 12~48VDC

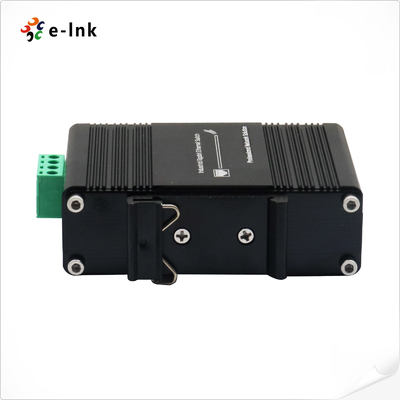

¢ Apoya la instalación DIN-Rail y de montaje en pared
Temperatura de funcionamiento resistente al medio ambiente (de -40°C a 75°C)
Apoya la negociación automática
¢ IEEE 802.3az Ethernet eficiente en el uso de la energía (EEE)
2 puertos 10/100/1000BASE-T RJ45 con función automática MDI / MDI-X
¢ 1 puerto SFP, 100Base-FX o 1000Base-X en modo dual (detección automática)

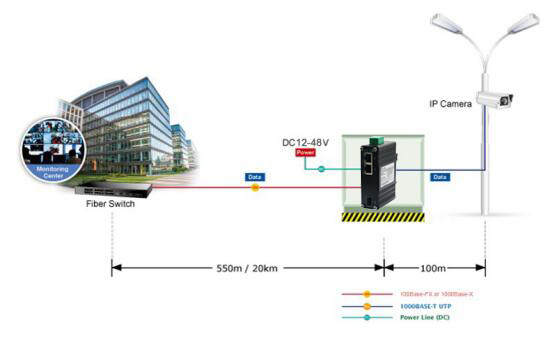

Aplicación
Indices técnicos
| Conexión Ethernet |
| Las normas: |
Las condiciones de los requisitos de seguridad de las instalaciones deben ser las siguientes: |
| Las condiciones de los requisitos de seguridad de los equipos de ensayo se especifican en el anexo I. |
| IEEE802.3ab 1000Base-T |
| IEEE802.3z 1000Base-X |
| IEEE 802.3az Ethernet eficiente desde el punto de vista energético |
| Tipo de tratamiento: |
Envío y almacenaje |
| Tasa de filtro hacia adelante: |
14,880pps (10Mbps) |
| 148,800pps (100Mbps) |
| 1,488,000pps (1000Mbps) |
| Memoria de paquete de búfer: |
1 Mbit |
| Duración máxima del paquete: |
9K bytes |
| Tamaño de la tabla de direcciones |
Direcciones MAC 2K |
| Interfaz |
| Conector: |
2 x RJ45 |
| Puerto óptico: |
1 x SFP 1000Base-X o 100Base-FX (detección automática) |
| Eléctricos y mecánicos |
| Potencia de entrada: |
12 ~ 48VDC, bloque de terminales de 4 pines |
| Consumo de energía: |
5W máximo. |
| Indicadores LED: |
| - ¿ Qué pasa? |
Estado de la energía |
| - ¿Qué quieres decir? |
Estado del enlace de datos |
| - ¿Qué es eso? |
Estado de Ethernet |
| 100M/1000M: |
Estado de la conexión de fibra |
| Dimensiones (WxDxH): |
de una anchura superior a 30 mm |
| Peso: |
0.25Kg |
| Encasillado: |
Cuadro de aluminio |
| Opciones de montaje: |
DIN-Rail / montado en la pared |
| Medio ambiente |
| Temperatura de funcionamiento: |
-40 °C a 75 °C (-40 °F a 167 °F) |
| Temperatura de almacenamiento: |
-40 °C a 85 °C (-40 °F a 185 °F) |
| Humedad relativa: |
No condensante del 5% al 95% |
| El número de unidades |
> 200 000 horas |
| Las aprobaciones reglamentarias |
| Se trata de una serie de normas de calidad que se aplican a los productos. |
|
Impuestos de la Unión Europea
En el caso de los vehículos de la categoría N1 y N2
La norma EN 61000-3-2: 2006+A1: 2009+A2: 2009 también se aplica a los vehículos de motor.
Se aplicarán las disposiciones siguientes:
Se aplicarán las disposiciones siguientes:
|
|
El SME:
Se aplicará la norma IEC 61000-4-2:2008 (ESD)
Se aplicará la norma ISO/IEC 61000-4-3: 2010 (RS).
Se aplicará la norma IEC 61000-4-4: 2012 (EFT)
Se aplicará la norma IEC 61000-4-5: 2014 (Aumento de la velocidad)
Se aplicará la norma ISO/IEC 61000-4-6: 2013 (CS) en el caso de los vehículos de las categorías M1 y M2.
Se aplicará la norma IEC 61000-4-8: 2009 (PFMF)
|
Información sobre los pedidos
| Modelo |
Descripción |
| Los datos de las pruebas de seguridad deberán estar disponibles en el sitio web de la autoridad competente. |
Convertidor de medios SFP de 2 puertos 10/1001000BASE-TX a 100/1000BASE-X endurecido |
| Las opciones de los PDS |
Por favor, seleccione su SFP en nuestra página de opciones de SFP (SFP industrial). |
| El módulo SFP debe comprarse por separado. |
| Opciones de montaje |
► Default DIN-Rail Bracket installed; Wall Mount Bracket is included. |
| Opciones de energía |
- 24W/1A - 24VDC - cable abierto para el bloque terminal |
| El suministro eléctrico debe comprarse por separado. |
