Descripción general del switch Ethernet gestionado

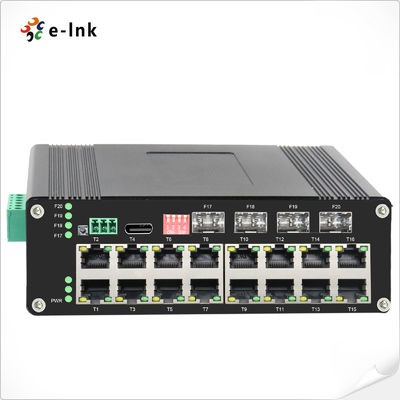

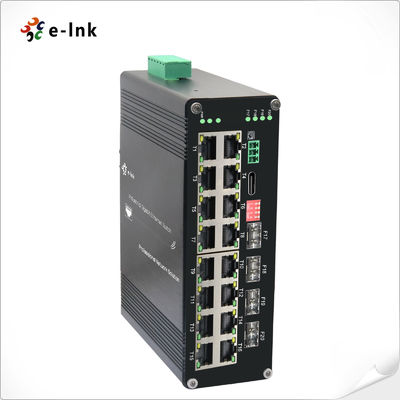

Este Switch Ethernet endurecido gestionado L2+ está equipado con 16 puertos Gigabit RJ45 (10/100/1000Base-T) que admiten IEEE 802.3at PoE+ y 4 puertos Gigabit SFP de enlace ascendente (1000Base-X) para conectividad de fibra. Los puertos RJ45 cuentan con modo dúplex completo/medio y MDI/MDI-X automático, mientras que las ranuras SFP admiten fibra monomodo o multimodo, ofreciendo opciones de implementación versátiles de larga distancia.
Diseñado para entornos industriales y desafiantes, este switch PoE gestionado proporciona energía y datos a través de un solo cable, lo que reduce la complejidad de la instalación para cámaras IP, puntos de acceso inalámbricos y otros dispositivos PoE en sitios remotos. La gestión L2+ avanzada de este producto, que incluye VLAN, QoS y funciones de seguridad, garantiza un rendimiento de red estable, eficiente y seguro para aplicaciones críticas.
ModeloCaracterísticas
► Admite 16x10/100/1000Base-T + 4x1000Base-X SFP +
► El puerto RJ45 de 10/100/1000 Mbps admite dúplex completo/medio, negociación automática, MDI/MDIX automático
► Cumple con IEEE802.3af/at
► El interruptor DIP admite VLAN de una tecla, gestión de anillo de una tecla, reinicio PoE y red PoE de 250 m
► Admite la conexión del puerto USB-C para una fácil gestión, sin necesidad de acceder al puerto serie RS232
► Trama Jumbo de 10K Bytes
► IEEE 802.3az Ethernet de eficiencia energética (EEE)
► Carcasa de aluminio IP40
► Admite la instalación en carril DIN
► Temperatura de funcionamiento de -40°C a 80°C (-40°F a 176°F)
ModeloÍndices técnicos
| Ethernet |
| Estándares: |
IEEE802.3 10BASE-T |
| IEEE802.3u 100BASE-TX/FX |
| IEEE802.3ab 1000BASE-T |
| IEEE802.3z 1000BASE-X |
| IEEE802.3p QoS |
| IEEE802.1d Spanning Tree |
| Velocidad de reenvío y filtrado: |
14,880pps (10Mbps) |
| 148,800pps (100Mbps) |
| 1,488,000pps (1000Mbps) |
| Memoria de búfer de paquetes: |
12M bits |
| Tipo de procesamiento: |
Almacenamiento y reenvío |
| Ancho de banda del plano posterior |
110 Gbps |
| Longitud máxima del paquete: |
Trama Jumbo de 10K Bytes |
| Tamaño de la tabla de direcciones: |
8K direcciones MAC |
| Interfaz |
| Conector: |
16 x RJ45 |
| RS485: |
1 x RS485 (Opcional) |
| Puerto óptico: |
4 x 1000Base-X SFP |
| USB-C: |
1 x USB-C (para gestión) |
| Interfaz serie RS485 (Opcional) |
| Interfaz física |
Terminal de tornillo de 3 pines estándar industrial |
| Tipo de datos |
1Ch RS485 bidireccional |
| Señales RS-485 |
Datos+, Datos-, GND |
| Distancia de la línea del puerto serie (cobre) |
1000 metros |
| Velocidad en baudios |
0 ~ 800 kbps |
| PoE (Power over Ethernet) |
| Estándar: |
IEEE 802.3at Power over Ethernet Plus |
| IEEE 802.3af Power over Ethernet |
| Puerto: |
RJ45 |
| Asignación de pines de alimentación |
4/5(+), 7/8(-) |
| Presupuesto PoE: |
Hasta 480 vatios de presupuesto PoE |
| Medio ambienteTemperatura de funcionamiento: |
| -40°C a 80°C (-40°F a 176°F) |
Temperatura de almacenamiento: |
| -40°C a 85°C (-40°F a 185°F) |
Humedad relativa: |
| 5% a 95% sin condensación |
MTBF |
| > 200,000 horas |
Eléctrico y mecánico |
| Potencia de entrada: |
| 48~57VDC, alimentación redundante (bloque de terminales de 6 pines) |
Consumo de energía: |
| 8W máx. (PoE en uso |
<480W)Protección: |
| Sobrecarga de entrada de alimentación: |
| Restablecimiento automático |
Polaridad inversa: |
| Presente |
Interruptor DI |
| Función del interruptor DIP de 4 dígitosDIP |
|
Función
|
Configuración |
SW 1 |
VLAN |
| ON - Habilitado |
Gestión del tiempo |
Indicadores LED: |
PWR: |
| ON - Habilitado |
OFF - Deshabilitado |
Indicadores LED: |
PWR: |
| ON - Habilitado |
OFF - Deshabilitado |
Indicadores LED: |
PWR: |
| ON - Habilitado |
OFF - Deshabilitado |
Indicadores LED: |
PWR: |
| Estado de la alimentación |
| Ethernet (por puerto): |
Enlace/Actividad |
| PoE: |
Estado de PoE |
| Fibra: |
Puerto Gigabit SFP: F17~F20 |
| Dimensiones (AnxPrxAl): |
155 x 115 x 85 mm |
| Peso: |
1.2Kg |
| Carcasa: |
Carcasa de aluminio |
| Opciones de montaje: |
Montaje en carril DIN |
| Características del software |
Protocolos de redundancia |
| Admite STP/RSTP/MSTP/ERPSv2, agregación de enlaces |
| Soporte de multidifusión |
Admite IGMP Snooping V1/V2/V3, admite GMRP, GVMP, 802.1Q |
| VLAN |
Admite IEEE 802.1Q 4K VLAN, admite QINQ, VLAN doble, |
| Gestión del tiempo |
SNTP |
| QOS |
Redirección basada en flujo |
| Limitación de velocidad basada en flujo |
Filtrado de paquetes basado en flujo
8*Colas de salida de cada puerto 802.1p/asignación de prioridad DSCP
QoS Diff-Serv, marca/observación de prioridad
Algoritmo de programación de colas (SP, WRR, SP+WRR)
ACL
ACL de emisión basada en puerto
|
| ACL basado en puerto y VLAN |
Filtrado de paquetes L2 a L4, coincidencia de los primeros 80 bytes del mensaje.
Proporciona ACL basado en MAC, dirección MAC de destino, IP de origen, IP de destino, tipo de protocolo IP, puerto TCP/UDP, rango de puertos TCP/UDP y VLAN, etc.
Gestión PoE
Límite de potencia total del suministro de energía PoE
|
| Asignación de energía de salida PoE |
Configuración de prioridad de salida PoE
Estado de funcionamiento de PoE
Programación de la operación PoE
Mantenimiento de diagnóstico
Admite duplicación de puertos, Syslog, Ping
|
| Función de gestión |
Admite CLI, WEB, SNMPv1/v2/v3, servidor Telnet para gestión, EEE, LLDP, servidor/cliente DHCP (IPv4/IPv6), Cloud/MQTT |
| Gestión de alarmas |
Admite salida de alarma de relé de 1 vía, RMON, TRAP |
| Seguridad |
Protección contra tormentas de difusión, HTTPS/SSLv3, AAA y RADIUS, SSH2.0 |
| Admite DHCP Snooping, Opción 82, acceso de seguridad 802.1X, |
Admite gestión jerárquica de usuarios, lista de control de acceso ACL,
Admite DDOS, filtrado/vinculación MAC basado en puerto, agujeros negros MAC, protección de origen IP, aislamiento de puertos, límite de velocidad de mensajes ARP
Funciones avanzadas de capa 2+
Gestión IPv4/IPv6
|
| Ruta estática |
Aprobaciones regulatorias
ISO9001, CE, RoHS, FCC
|
| EN55022:2010+AC: 2011, Clase A |
| EN 61000-3-2: 2006+A1: 2009+A2: 2009 |
| EN 61000-3-3: 2013 |
| EN55024:2010 |
| IEC 61000-4-2: 2008 (ESD) |
| IEC 61000-4-3: 2010 (RS) |
| IEC 61000-4-4: 2012 (EFT) |
| IEC 61000-4-5: 2014 (Sobretensión) |
| IEC 61000-4-6: 2013 (CS) |
| IEC 61000-4-8: 2009 (PFMF) |
| Switch Ethernet gestionado |
| Información de pedido |
ModeloDescripción
| ETH-DIMC2416MP |
Switch Ethernet gestionado industrial L2+ de 16 puertos 10/100/1000T 802.3at PoE + 4 puertos 1000X SFP |
| Opciones SFP |
► Opción SFP. Seleccione su SFP en nuestra página de opciones SFP |
| ► El módulo SFP debe comprarse por separado. |
Opciones de montaje |
| ► Soporte de carril DIN predeterminado instalado |
| Opciones de alimentación |
► Fuente de alimentación de carril DIN. Cable abierto para bloque de terminales. |
| ► La fuente de alimentación debe comprarse por separado. |
Aplicación |
