Datos del producto:
Pago y Envío Términos:
|
| Interfaz de la fibra: | LC a una cara | Distancia de transmisión: | 550m-120Km ((depende del transmisor SFP) |
|---|---|---|---|
| longitud de onda: | 1310 nm /1550 nm ((depende del transceptor SFP) | peso de envío: | 1.1KG/pair |
| Las dimensiones (LxWxH): | Se aplicará el procedimiento siguiente: | Temperatura de funcionamiento: | -40°C +80°C |
SD/HD/3G-El SDI+Se aplicará el procedimiento de ensayo de la norma ISO/IEC 1704:2003.Datos + Ethernet 10/100M másConvertidor de fibra
Modulo SFP de vídeo SDI Ventajas
Los rangos de longitud de onda son 1310nm, 1550nm y 16 otros tipos de longitud de onda CWDM (cumplen con la ITU-T G.694.2);
¢Equalización automática de cables, utilizada para todas las velocidades inferiores a 3,2 Gb/s (Belden 1694A);
- Indicación del estado del LED para controlar las condiciones de trabajo;
Apoyar la regeneración de vídeo;
¢ Apoyar el transceptor SFP conectado en caliente
La velocidad máxima de trabajo es de 3,2 Gb/s.
Para SMPTE 292M (2.9Gb/s) la recuperación de reloj.
- producto plug and play que permite enviar interfaces de vídeo digital de la familia SD-SDI / HD-SDI / 3G-SDI a través de una sola fibra.
Indice técnico
FibrasOptical enEnlace:
| Interfaz de fibra | LC simple |
| Distancia de transmisión | 550m-120Km ((depende del transmisor SFP) |
| longitud de onda | 1310 nm /1550 nm ((depende del transceptor SFP) |
El video
| Interfaz de vídeo | El BNC |
| Impedancia de entrada/salida de vídeo | 75Ω |
| Válvula de entrada/salida de vídeo | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Tasa de bits de vídeo | Máximo 3,2 Gb/s |
| Ganancia diferencial (10%~90% APL) | < 1% |
Estándar SDI de vídeo | 270 Mbps (SD-SDI), 1.485 Gbps/M (HD-SDI) |
Datos obtenidos
| Interfaz física | Terminal de tornillo estándar para el sector industrial |
| Tipo de datos | El número de unidad de control será el número de unidad de control. |
| Apoyo a la frecuencia/tasa | 0 ~ 400K bps |
Conexión Ethernet
| Puerto | 10/100 Base-T, conector RJ-45 |
| Modo de trabajo | Las instalaciones de doble o medio piso |
| Tasa de datos | 10 Mbps y 100 Mbps Ethernet (Autoadaptable) |
Fuente de alimentación
| Adaptador de alimentación | Las emisiones de gases de efecto invernadero de los Estados miembros se determinarán en función de las emisiones de gases de efecto invernadero de los Estados miembros. |
| Consumo de energía | 3W |
| Tamaño de la dimensión | Se aplicará el procedimiento siguiente: |
| Peso de envío | 1.1 kg por par |
| (incluye adaptadores de alimentación externos y caja de paquetes) | |
Medio ambiente
| Temperatura de trabajo | -40°C +80°C |
| Temperatura de almacenamiento | -40°C +85°C |
| Humedad de trabajo | 0~95% |
| El número de unidades | ≥100000 horas |
Convertidor de medios Ethernet industrialResumen general

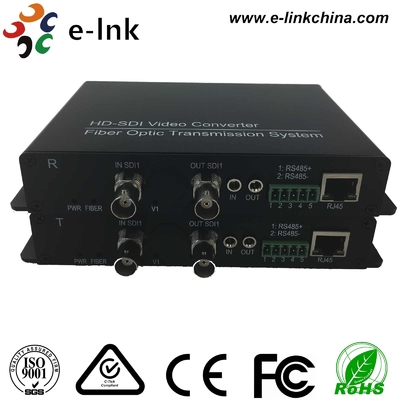

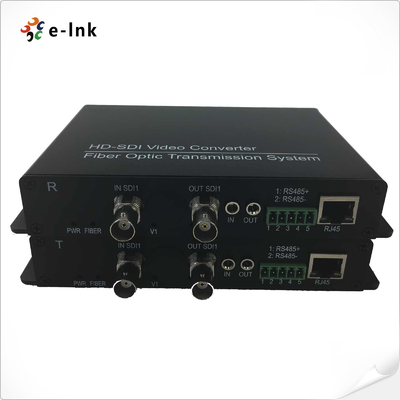

El convertidor óptico digital de video SDI SD / HD / 3G de E-link adopta la tecnología de transmisión de fibra óptica gigabit totalmente digital internacional avanzada.Estas normas se utilizan para la transmisión de datos sin comprimir., señales de vídeo digital no cifradas (incluyendo opcionalmente audio y/o código de tiempo incrustado) dentro de las instalaciones de televisión; también pueden utilizarse para datos en paquetes.Y ahora con los dispositivos de fibra óptica LNK-HD-SDI puedes entregar esas señales a grandes distancias a través de cables de fibra óptica. La señal de video HD SDI se puede transmitir a través de una sola fibra con transmisión de larga distancia sin distorsión, de alta calidad.calidad de imagen clara, y alta estabilidad con LED Indicación de estado en el cuerpo del dispositivo. El estado de trabajo de los dispositivos se puede observar visualmente.El estado de funcionamiento y otra información de señal útil inversa se pueden controlar mediante datos RS485.Esto hace que nuestros dispositivos sean más flexibles cuando se presentan diferentes solicitudes de los clientes.Conexión en red escolar, Monitoreo industrial (electricidad, química, acero, petróleo, ferrocarril, etc.), Monitoreo militar (almacén, fronteras, guardias, etc.), sistema de transmisión de programas de televisión, estadio (para vídeo HD en vivo,transmisión de audio).
