Datos del producto:
Pago y Envío Términos:
|
| Potencia de entrada: | El valor de las emisiones se calculará en función de las emisiones. | Consumo de energía: | 15 W |
|---|---|---|---|
| longitud de onda: | 1310nm / 1550nm / CWDM | Temperatura de funcionamiento: | -10°C a +75°C |
| Dimensiones (WxDxH): | 172mm*167mm*45m m (LxWxH) | Peso: | Cuatro kilos |
| Resaltar: | Multiplexador de fibra Ethernet,3G/HD/SD-SDI Multiplexador de fibra,Multiplexador de fibra de audio |
||

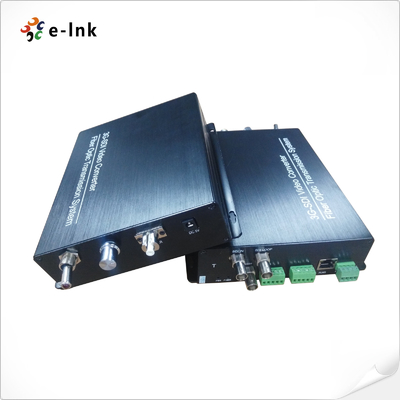

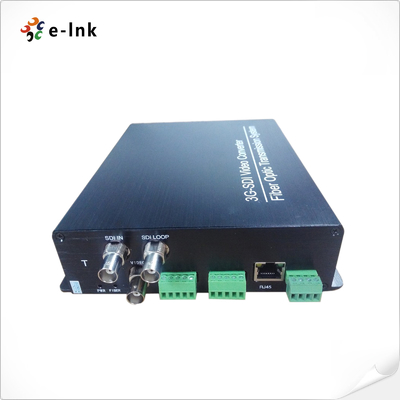

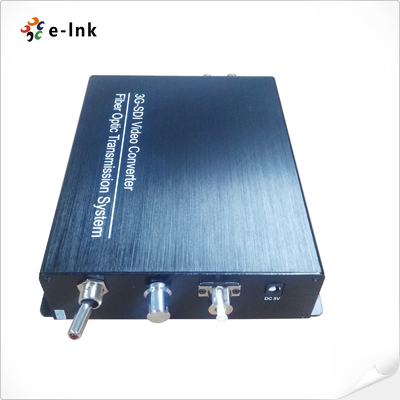

3G/HD/SD- SDI, RS422, Audio, Ethernet, Tally, Intercom y video de retorno a través del multiplexador de fibra
Extensión de fibra SDIr yVentajas
Apoya las tasas de datos SMPTE 3G, HD y SD-SDI
¢ Manejar todos los patrones patológicos
- Equalización automática del cable para garantizar la integridad de la señal
Con control remoto y contabilidad y audio (intercomunicación) y video de retorno
¢ 10/100 Ethernet
- Equalización automática del cable para garantizar la integridad de la señal
El bloqueo automático es de 270Mbit/s - 1,48Gbit/s - 3Gbit/s
Tipo de señal de soporte: de 270 Mbit/s a 3 Gbit/s según las normas SMPTE 424M, SMPTE 292M y SMPTE 259M, DVB-ASI
¢ Directamente compatible con los sistemas de cámaras 3G/HD/SD-SDI y soporta los protocolos de datos RS-232, RS-422 y RS-485
10+Km en fibra de modo único o 300m en fibra de modo múltiple
¢ Entrada de energía del bloque terminal, intercambio en caliente y enchufe en caliente
Extensor de fibra SDI Indices técnicos
| Especificaciones generales | |
| Temporalidad de trabajo | -10 °C a +75 °C |
| Temperatura de almacenamiento | -40 °C a 85 °C |
| humedad | 0 ~ 95% (no condensado) |
| Potencia de entrada | El valor de las emisiones se calculará en función de las emisiones. |
| Potencia de salida | -6 ~ -1 dBm |
| Sensibilidad a Rx | Se aplican las siguientes medidas: |
| Distancia de transmisión | Fibra SM 10+km, fibra MM 300m |
| Conector óptico | Las pruebas de los equipos de ensayo se realizarán en el lugar de ensayo. |
| Entrada/salida del SDI | |
| Formato de la señal | SMPTE 424M, SMPTE 292M y SMPTE 259M |
| Tasa de datos | 270Mbit/s - 1,48Gbit/s - 3Gbit/s |
| Equalización del cable | Cable automático EQ (cable Bel den 1694A) |
| 250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s | |
| Interfaz SDI | BNC 75 Ohm |
| Intercomunicador | |
| Adaptador óptico de cámara | |
| Interfaz | 4 pin XLR (hombre) / 5 pin XLR (mujer) / conector de auriculares de 3,5 mm |
| El micrófono | Entradas de micrófono con silencio y pre-empt |
| Los auriculares | con volumen hacia arriba o hacia abajo |
| El audio | Nivel de línea de saldo o desequilibrio |
| Cuentas | |
| Adaptador óptico de cámara | |
| Interfaz | Cabeza de aire de 4 pines o mini XLR de 3 pines |
| Producción | Cierre de contacto en seco o húmedo +12V |
| Encendido: cortocircuito o +12V | |
| Apagado: abierto o 0V | |
| Control remoto | |
| Interfaz | Bloque de terminales de las normas industriales |
| Datos obtenidos | Se aplicará el método de ensayo de la norma ISO/IEC 1704:2008. |
| Conexión Ethernet | |
| Puerto | 10/100 Base-T, conector RJ-45 |
| Modo de trabajo | Las instalaciones de doble o medio piso |
| Tasa de datos | 10 M bps y 100 M bps Ethernet (Autoadaptable) |
Convertidor de medios Ethernet industrialResumen general

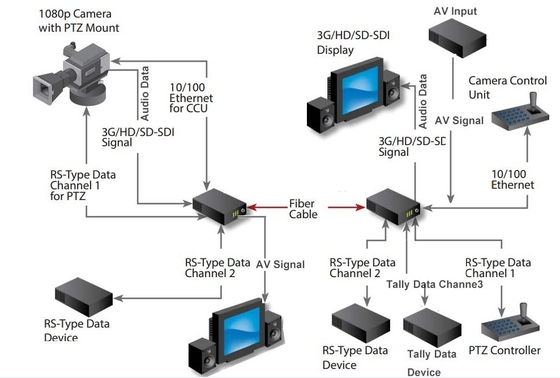

La serie LN K-MIDI le permite transmitir 3G, HD o SD-SDI según SMPTE 424M-2006, 292 y 259 con la capacidad de transmitir 10/100 Base-T Ethernet RS422, Audio, Ethernet, Tally,Intercomunicación y retorno de vídeo a través de fibra de un solo modo o de múltiples modosTodos los canales de datos están disponibles simultáneamente. El sistema transporta una señal 3G/HD-SDI de la cámara a la estación base y un vídeo de retorno (3G/HD-SDI), datos de control remoto, bloqueo gen, intercomunicador,el recuentoEl sistema pone todas las señales necesarias para la producción multi-cámara 3G/HD-SDI en un cable de fibra híbrida táctica SM/MM o SMPTE, asegurando una robustez,conectividad sin problemas en cualquier estudio o producción remota.
