Datos del producto:
Pago y Envío Términos:
|
| Interfaz de la fibra: | LC a una cara | Distancia de transmisión: | los 550m-20Km |
|---|---|---|---|
| Temperatura de funcionamiento: | -20℃~+70℃ | Adaptador del poder: | 5 V de corriente continua |
| Consumo de energía: | <5w> | Opciones de montaje: | Escritorio |

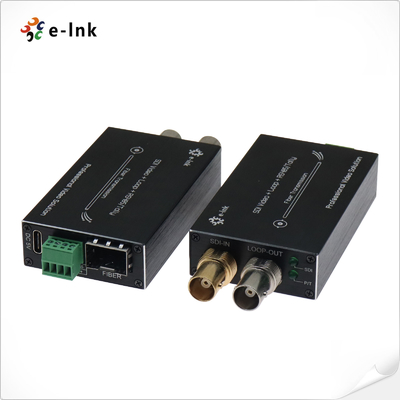

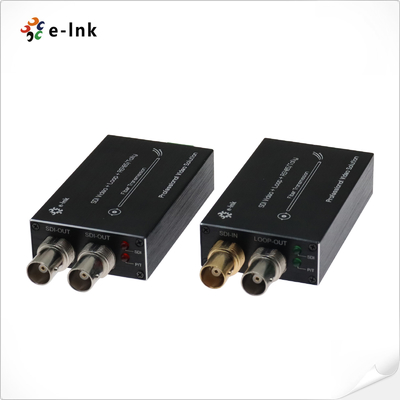

Convertidor de 3G-SDI a fibra de tipo mini con Tally& Reverso RS485
Ventajas del interruptor Ethernet industrial
Cada canal incluye audio de 8 canales integrado.
- Equalización automática de cables, utilizada para todas las velocidades inferiores a 3,2 Gb/s (Belden 1694A);
¢ Recloqueo automático 270Mbit/s - 1,48Gbit/s - 3Gbit/s
¢ Directamente compatible con los sistemas de cámaras SDI
Capacidad de transmisión de larga distancia de hasta 80 km
- Manejar todos los patrones patológicos, transmisión de nivel de transmisión totalmente digital sin compresión;
Indicación del estado de los LED para controlar las condiciones de trabajo
Intercambio Ethernet industrial Indices técnicos
| Interfaz de fibra óptica | |
| Interfaz de fibra | LC de tipo simple |
| Distancia de transmisión | 550m-20Km |
| longitud de onda | 1310nm/1550nm |
| El video | |
| Interfaz de vídeo | El BNC |
| Impedancia de entrada/salida de vídeo | 75Ω |
| Válvula de entrada/salida de vídeo | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Tasa de bits de vídeo | Máximo 3,2 Gb/s |
| Ganancia diferencial (10%~90% APL) | < 1% |
| Soporte para el formato SDI | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 NTSC, 525/23.98 NTSC, 525/29.97 NTSC, 525/23.98 NTSC, 525/23.98 NTSC, 525/29.97 NTSC, 525/23.98 NTSC, 525/23.98 NTSC, 525/29.97 NTSC, 525/23.98 NTSC, 525/23.98 NTSC, 525/23.98 NTSC, 525/23.98 NTSC, 525/23.98 NTSC, 525/23.98 NTSC, 525/23.98 NTSC, 525/23.98 NTSC | |
| 720p50, 720p59. ¿Qué quieres decir?94 | |
| 1080i 23/24/30/50/59. ¿Qué quieres decir?94 | |
| 1080P 23.98/24/30/50/60 | |
| Estándar SDI de vídeo | 270 Mbps (SD-SDI), 1.485 Gbps/M (HD-SDI) |
| SMPTE425M3Gb/s Mapeo ((3G-SDI) | |
| SMPTE424M 3Gb/s interfaz seria ((3G-SDI | |
| Datos obtenidos | |
| Interfaz física | Terminal de tornillo estándar para el sector industrial |
| Tipo de datos | Tally y RS485 inverso |
| Apoyo a la frecuencia/tasa |
Max. 115200bps para el RS422 Máximo 57600bps para RS485 |
| El BER | < 10 ̊9 |
| Indicador LED | |
| El SDI | Video del SDI |
| P/T | Fuente de alimentación |
| Mecánica | |
| Las dimensiones (LxWxH) |
Se aplicará el procedimiento siguiente: Se aplicará el método siguiente: Se incluyen en el paquete: |
| Peso |
75 g (TX) 75 g (RX) 450 g (envasado) |
| Cubierta | Cuadro de aluminio |
| Opciones de montaje | Escritorio |
Intercambio Ethernet industrialResumen general

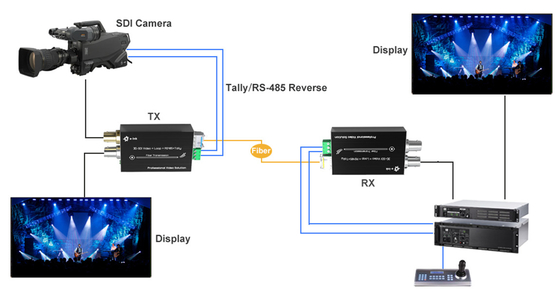

Convertidor de fibra 3G/HD-SDI de mini-tipo de la serie LNK-M3G-1V admite vídeo 3G/HD-SDI de 1 canal (audio integrado) y señal RS485 Tally & Reverse transmitida a través de cable de fibra óptica,y controlar la señal localmente a través de una salida de bucle 3G/HD-SDILos convertidores de vídeo 3G/HD-SDI de E-link sobre fibra incluyen un transmisor y un receptor para la señal 3G/HD-SDI 1080P.
Información sobre los pedidos
| Modelo | Descripción |
| LNK-M3G.1 V-MM | Convertidor de fibra de tipo mini 3G-SDIconTally & Reverse RS485 y loop out, MMF, LC Fiber Connector 500 metros, incluido el transmisor y el receptor, utilizados por parejas |
| LNK-M3G-1V-20 | Convertidor 3G-SDI a fibra de tipo mini con Tally & Reverse RS485 y loop out, SMF, LC Fiber Connector 20KM, incluido el transmisor y el receptor, utilizado por parejas |
| El LNK-M3G-1V-40 | Convertidor 3G-SDI a fibra de tipo mini con Tally & Reverse RS485 y loop out, SMF, LC Fiber Connector 40KM, incluido el transmisor y el receptor, utilizado por parejas |
