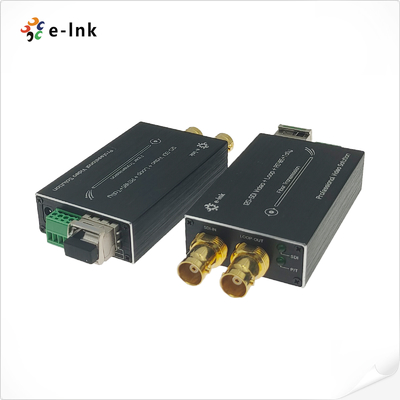

Convertidor Mini 12G-SDI a Fibra Óptica con Tally y RS485
Descripción general del convertidor Mini 12G-SDI a Fibra Óptica
Este mini convertidor de fibra óptica 12G-SDI admite la transmisión simultánea de un canal de video 12G
(con audio integrado), un canal de señal Tally y un canal de señal de control RS485 inverso a través de
una sola fibra óptica. También cuenta con un puerto de salida en bucle 12G para monitoreo local.
El convertidor de video de fibra óptica E-link 12G consta de un transmisor y un receptor, que admiten resoluciones de video HD
como 4K×2K (3840×2160@60Hz), 1080P, 1080I y 720P. Es adecuado paratransmisiones, estudio, transmisiones en vivo,
y postproducción HD.
Características del convertidor Mini 12G-SDI a Fibra Óptica
-
Soporte de audio integrado:
Cada canal SDI transporta 8 canales de audio integrado para la transmisión audiovisual sincronizada.
-
Ecualización automática de cable:
Garantiza una integridad de señal óptima en diferentes longitudes y condiciones de cable.
-
Soporte completo del estándar SDI:
Totalmente compatible con ST-2082-1 (12G), ST-2081-1 (6G), ST-424 (3G), ST-292 (HD) y ST-259 (SD).
-
Reclocker integrado:
Se bloquea a velocidades SMPTE, incluyendo 11.88Gbps, 5.94Gbps, 2.97Gbps, 1.485Gbps, subvelocidades (divididas por 1.001) y 270 Mbps.
-
Transmisión de larga distancia:
Admite distancias desde 10 km (6.2 millas) hasta 80 km, dependiendo de la configuración.
-
Soporte Tally y RS485:
Proporciona soporte de señal Tally y comunicación RS485 inversa para control y monitoreo.
-
Operación intercambiable en caliente:
Admite intercambio en caliente y conexión en caliente para un fácil mantenimiento y operación ininterrumpida.
-
Calidad de grado de transmisión:
Ofrece transmisión de señal digital completa y sin comprimir para aplicaciones de transmisión profesional.
-
Amplio soporte de resolución:
Compatible con formatos 4K×2K (3840×2160@60Hz), 1080P, 1080I y 720P.
-
Tecnología óptica avanzada:
Utiliza técnicas de fibra óptica WDM/CWDM/DWDM con un rango dinámico superior y no requiere ajuste.

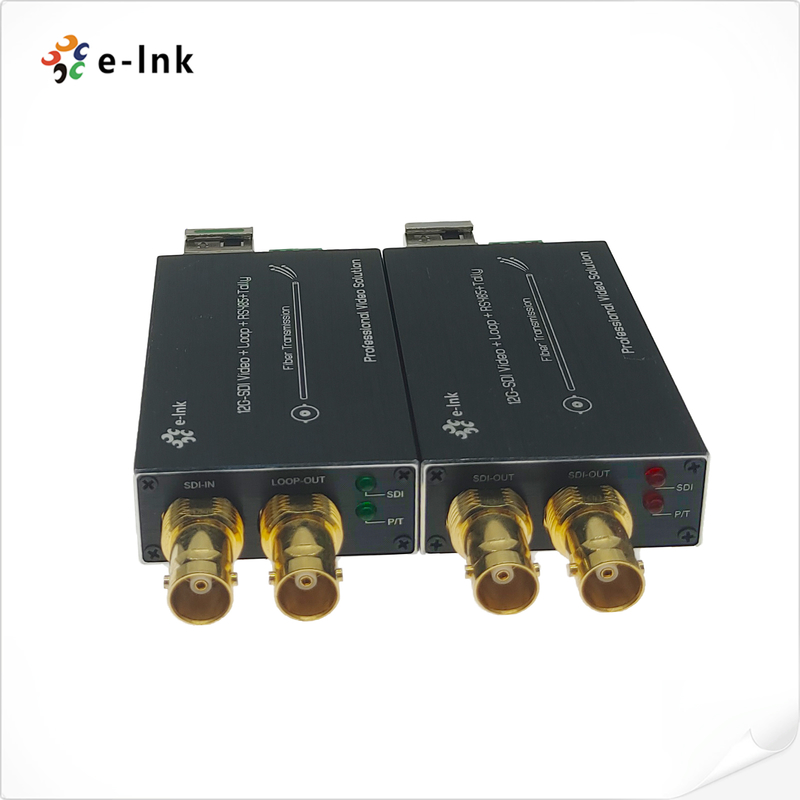

Panel e interfaz del convertidor Mini 12G-SDI a Fibra Óptica
Índices técnicos de las características del convertidor Mini 12G-SDI a Fibra Óptica
| Formatos |
Admite ST-2082-1(12G), ST-2081-1(6G), ST-424(3G), ST-292(HD) y ST-259(SD) |
| Compatible |
Compatible con DVB-ASI y AES10 (MADI) |
| Entrada |
1 x 12G-SDI en BNC |
| Salida |
1 x fibra óptica LC |
| 1 x salida en bucle 12G-SDI en BNC |
| Resolución admitida |
HDTV 4K*2K, 1080P, 1080I, 720P |
| Rango de resolución |
3840*2160@60Hz |
| Especificación del cable de entrada |
≤70m@12G SDI Belden 1694A |
| Especificación del cable de salida |
≤70m@12G SDI Belden 1694A |
| Tipo de datos |
Tally inverso |
| Tipo de datos |
RS485 inverso |
| Ancho de banda de transmisión óptica |
270MHz～12GHz |
| Alimentación |
5-15 VCC |
| Consumo de energía |
2 W (Máx.) |
| Dimensiones (LxAnxAl) |
80 x 40 x 20 (mm) |
| Temperatura de almacenamiento |
-40℃～80℃ |
| Temperatura de funcionamiento |
-40℃～85℃ |
Dimensión y tamaño del convertidor Mini 12G-SDI a Fibra Óptica
Información de pedido del convertidor Mini 12G-SDI a Fibra Óptica
| Modelo |
Descripción |
| LNK-M12G-1V1T1D-20 |
Mini-tipo 12G-SDI a Convertidor de Fibra Óptica con Tally, RS485 inverso y salida en bucle, SMF, Conector de Fibra LC 20KM, incluyendo Transmisor y Receptor, usado por pares |
Aplicación del convertidor Mini 12G-SDI a Fibra Óptica
Política de posventa y garantía
Se compone de servicio al cliente en línea y servicio al cliente telefónico, que proporciona
consultoría de productos, soporte técnico remoto, servicios de mantenimiento y aceptación.
Política de servicio: Reemplazo de tres meses y garantía de tres años.
Reemplazo: Dentro de los tres meses posteriores a la compra de una serie de productos, después de probar la falla del producto
por técnicos y daños causados por desastres no naturales, el comprador puede ir directamente
al punto de compra para reemplazar el mismo tipo de productos. O un producto de rendimiento comparable.
Si no hay problemas en las pruebas del producto, se devolverá la muestra original.
Garantía: Daños causados por desastres no naturales, el período de garantía gratuita de nuestra empresa es de 1 año.
[Las siguientes circunstancias no entran en el ámbito del reemplazo y el mantenimiento gratuito]
1. Daños causados por la operación y el mantenimiento que no cumplen con las instrucciones del manual del producto.
2. Daños causados por factores humanos, como entrada de voltaje inapropiada, entrada de agua y rotura.
3. Daños a los productos causados por desastres naturales, como rayos, terremotos, incendios, etc.
3. Alteración no autorizada de la configuración inherente o reparación sin el permiso de la empresa.
4. Productos fuera del alcance del mantenimiento gratuito.
5. Daños causados por el transporte, la carga y la descarga durante las reparaciones enviadas por los clientes.
6. El código de barras del producto o el modelo en la tarjeta de garantía del producto no se ajusta al producto en sí.
7. Fallas o daños causados por otros problemas no relacionados con el producto, como diseño, tecnología, fabricación y calidad.
