Datos del producto:
Pago y Envío Términos:
|
| Nombre del producto: | 1U 8 canaliza el receptor del transmisor de la fibra 3G-SDI | Adaptador del poder: | CA 110~220V |
|---|---|---|---|
| Estándar del SDI: | SD-SDI / HD-SDI / 3G-SDI | resolución de video: | 1080P/1080i/720p |
| Tipo de la fibra: | Sola fibra del solo modo | Distancia de transmisión: | los 20km |
| Tipo de datos: | RS485 reverso | Rate Support: | 57600bps máximo para RS485 |
| Dimensiones (LxWxH): | 483 x 270 x 45m m (19inch 1U) | Garantía: | 3 años |
| Resaltar: | Suplemento de la fibra 3G-SDI,Suplemento de la fibra de 8 canales |
||

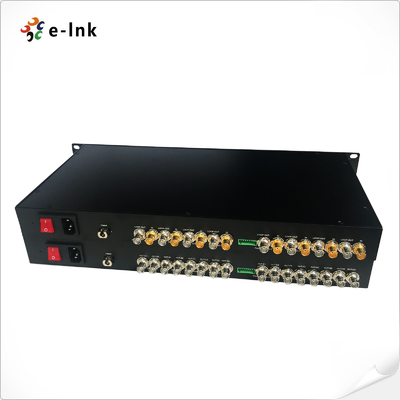

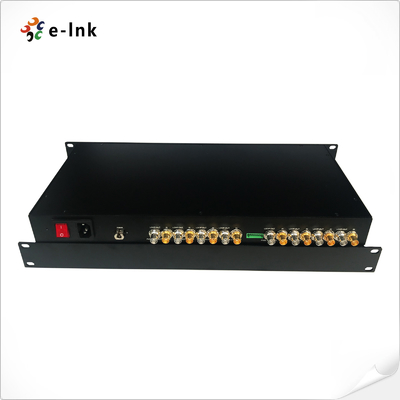

8-canal Estante-aumentable SD/HD/3G-SDI de 19-Inch 1U sobre el solo suplemento sin comprimir de la fibra CWDM
vídeo de 1U 3G SDI 1080P sobre ventajas del suplemento de la fibra
►8 transmisión video del canal SD/HD/3G-SDI sobre fibra óptica
►Igualación automática del cable para asegurar integridad de señal
►270Mbit/s reclocking automático - 1.48Gbit/s - 3Gbit/s
►Directamente compatible con protocolos de los sistemas de la cámara 3G-SDI y de los datos del revés RS-485 de la ayuda
►Capacidad larga de la transmisión por lo menos 10 kilómetros (6.2miles), hasta 120 kilómetros
►Potencia de entrada del bloque de terminales para el uso industrial
8Ch 3G-SDI sobre índices técnicos del receptor del transmisor de la fibra
Interfaz video | BNC |
Voltaje video de la entrada-salida | Típico: 1Vpp, 0.5Vpp mínimo, 1.5Vpp máximo |
Índice binario video | 3.2Gb/s máximo |
Ayuda del formato del SDI | 625/25 PAL |
525/29.97 NTSC, 525/23.98 NTSC | |
720p50, 720p59.94 | |
1080i 23/24/30/50/59.94 | |
1080P 23.98/24/30/50/60 | |
Estándar video del SDI | 270Mbps (SD-SDI), el 1.485Gbps/M (HD-SDI) |
Trazado de SMPTE425M3Gb/s (3G-SDI) | |
Interfaz en serie de SMPTE424M 3Gb/s (3G-SDI) | |
Tipo de datos | RS485 reverso |
Ayuda de la frecuencia/tarifa | 57600bps máximo para RS485 |
Dimensiones (LxWxH) | 19inch 1U (483 x 220 x 44.45m m) |
Peso | 7KG/pair |
Cubierta | Caso de aluminio |
Montaje de opciones | Montado en rack |
Temperatura de trabajo | -20℃~+70℃ |
Temperatura de almacenamiento | -40℃~+80℃ |
Humedad de trabajo | el 0~95% |
MTBF | horas ≥100000 |
8 descripción del suplemento de la fibra de los canales 3G SDI

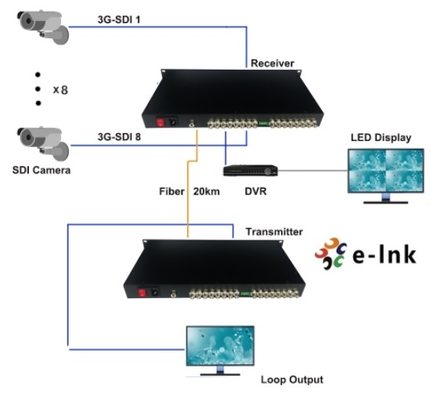

La serie de LNK-3GSDI-8V no comprimió el SDI que el transmisor-receptor óptico digital se compone de un transmisor y del receptor del SDI, que transmiten señales video del SDI, señales de audio, y las señales de alta definición RS485 a través de fibras ópticas, mientras que salida favorable del lazo. La transmisión óptica del transmisor-receptor tiene las ventajas de la distancia de transmisión larga (el 1-80km), de la banda de frecuencia ancha, del funcionamiento antiinterferente fuerte, del alto funcionamiento de la seguridad, y del peso ligero, haciéndola conveniente para la transmisión de larga distancia y especial del ambiente.
El transmisor-receptor óptico digital 3G-SDI ha sido ampliamente utilizado en diversos campos tales como grabación de vídeo en grande de las multimedias, exhibición de alta definición, los centros del lanzamiento de información y de las noticias, dirección del tráfico y los sistemas de la presentación de la información, sistemas de visualización en pantalla grande al aire libre, las exhibiciones y centros de entretenimiento en grande de la etapa, difusión viva de la televisión, conferencias de las multimedias, comando militar y ejercicios, y así sucesivamente.
19" información el ordenar del convertidor de la fibra de 1U 8Ch 3G-SDI
Modelo | Descripción |
LNK-3GSDI-8V | 19" vídeo de 1U 8-Ch 3G-SDI 1080P con el lazo-hacia fuera, los 20km, SM, LC, incluyendo 1 transmisor y 1 receptor, usados por pares |
