Datos del producto:
Pago y Envío Términos:
|
| Nombre del producto: | receptor del transmisor de la fibra de 12G SDI | Resolución apoyada: | TVAD 4Kx2K, 1080P, 1080I, 720P |
|---|---|---|---|
| El SDI entró: | 1 x 12G SDI en el BNC | El SDI hizo salir: | 1 x 12G SDI de circuito cerrado en BNC |
| Tipo de datos: | Cuenta posterior y RS485 | Rango de resolución: | 3840*2160 60 Hz |
| Distancia video: | Los hasta 20KM | Las dimensiones (LxWxH): | 80 x 40 x 20 (milímetros) |
| Especificación del cable de la entrada-salida: | ≤ 70m 12G SDI Belden 1694A | Garantización: | 3 años |
| Resaltar: | vídeo de 12G SDI sobre el suplemento de la fibra,Vídeo RS485 sobre el suplemento de la fibra |
||

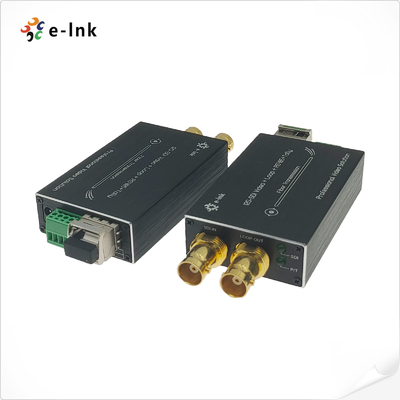

12G SDI Video sobre el extensor de fibra con Tally RS485 y SMF Loop Out LC 20KM
Extensor de fibra 12G SDIVentajas
Apoya ST-2082-1 ((12G), ST-2081-1 ((6G), ST-424 ((3G), ST-292 ((HD) y ST-259 ((SD)
¢ Directamente compatible con los sistemas de cámaras 12G/6G/3G-SDI
¢ Tecnología WDM/CWDM/DWDM de fibra óptica
Capacidad de transmisión larga de al menos 10 km (6,2 millas), hasta 80 km
Apoya Tally y RS485 hacia atrás
Aplicación de receptor de transmisores y transmisores de vídeo SDI 12G
¢ Video UHDTV/4K/8K/HDTV/SDTV
Procesamiento y edición de vídeo digital
Interfaz digital en serie compatible con SMPTE
Eventos en vivo transmitidos por fibra
Redes de vigilancia de alto rendimiento (sin errores) en el ejército o la seguridad
Sistema inteligente de vigilancia del tráfico
El control industrial (electricidad, química, acero, petróleo, ferrocarriles, etc.)
¢ Monitoreo militar (almacén, fronteras, guardias, etc.)
️ Estadio (para vídeo HD en vivo, transmisión de audio)
Monitoreo militar (almacén, fronteras, guardias, etc.)
Indices técnicos de los extensores de fibra 3G/6G/12G-SDI
|
Formaciones |
Apoya ST-2082-1 ((12G), ST-2081-1 ((6G), ST-424 ((3G), ST-292 ((HD) y ST-259 ((SD) |
|
Compatible |
Compatible con DVB-ASI y AES10 (MADI) |
|
Ingreso |
1 x 12G-SDI en BNC |
|
Producción |
1 x fibra óptica LC |
|
1 x 12G-SDI en el circuito de BNC |
|
|
Resolución apoyada |
El contenido de los productos incluidos en el anexo I del Reglamento (CE) n.o 765/2008 es el mismo que el contenido de los productos incluidos en el anexo II del Reglamento (CE) n.o 765/2008. |
|
Rango de resolución |
Se aplicará el método siguiente: |
|
Especificación del cable de entrada |
Se aplicarán las siguientes medidas: |
|
Especificación del cable de salida |
Se aplicarán las siguientes medidas: |
|
Tipo de datos |
Cuenta hacia atrás |
|
Tipo de datos |
RS485 hacia atrás |
|
Ancho de banda de transmisión óptica |
270 MHz 12 GHz |
|
El poder |
5 a 15 VDC |
|
Consumo de energía |
2 W (máximo) |
|

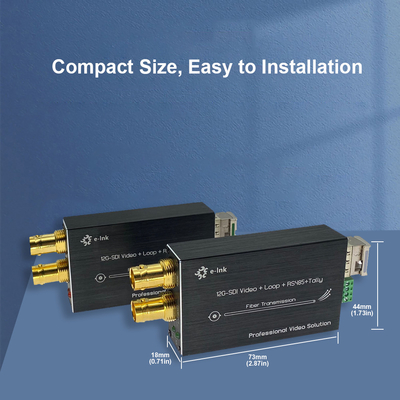

Las dimensiones (LxWxH) |
Las demás partidas de la caja: |
|
Temperatura de almacenamiento |
-40°C ≈ 80°C |
|
Temperatura de funcionamiento |
-40°C ≈ 85°C |
Extensor óptico micro SDI de 12GResumen general
El convertidor de fibra de LNK-M12G-1V1T1D de la serie Mini-tipo 12G-SDI admite 1Ch 12G Video (audio incrustado), 1Ch señal Tally y 1Ch retrospectiva RS485 transmitida a través de cable de fibra óptica,y monitorear la señal localmente a través de una salida de bucle 12GEl convertidor de vídeo por fibra incluye un transmisor y un receptor para HDTV 4K*2K ((3840*2160@60Hz), 1080P,1080I, 720P.
Fibra 12G-SDI Información de pedido del convertidorNo
|
Modelo |
Descripción |
|
LNK-M12G- 1 V1T1D-20 |
Convertidor de fibra de tipo mini 12G-SDI con Tally, RS485 inverso y salida de bucle, SMF, conector de fibra LC 20KM, incluido el transmisor y el receptor, utilizado por parejas |
