Datos del producto:
Pago y Envío Términos:
|
| Nombre del producto: | Extensor de fibra 3G SDI con Tally y RS485 | Resolución SDI: | 1080P/1080i/720P/576P/480P |
|---|---|---|---|
| Formato del SDI: | SD/HD/3G-SDI | Tipo de datos: | Tally o Inversa RS485 |
| Formato de entrada de fibra óptica: | Unimodal/con varios modos de funcionamiento | Distancia de transmisión: | los 40km |
| Peso bruto: | 1 kg/par | Dimensiones (LxWxH): | 80 x 40 x 20 milímetros |
| Temperatura de funcionamiento: | -20℃~+70℃ | Garantía: | 3 años |
| Resaltar: | suplemento de la fibra de 3G SDI,Suplemento de la fibra con la cuenta |
||

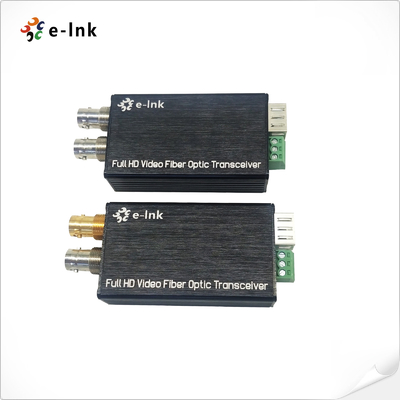

convertidor de la fibra de 3G SDI con el conector los 40KM de la fibra de Tally Or Reverse RS485 LC
ventajas del suplemento de la fibra de 3G SDI
►Directamente compatible con el sistema de la cámara de HD-SDI
►Capacidad larga de la transmisión hasta 80 kilómetros
►Procese todos los modos patológicos, transmisión llana de la difusión sin comprimir completamente digital
►Indicación de situación del LED para supervisar condiciones de trabajo
►Rango dinámico óptico estupendo, libremente ajustable
►longitud de onda de 1470-1610nm CWDM a elección
uso del receptor del transmisor de la fibra de 3G SDI
►Grabación animal de la película
►Actividades que fluyen vivas de la fibra óptica
►Alto rendimiento Réseau (sin error) Sentinelles de militares o de Departamento de Seguridad
►Sistema video grande de la pared
►Sistema de vigilancia inteligente del tráfico
►Supervisión industrial (poder, química, acero, petróleo, ferrocarriles, etc.)
►Supervisión militar (almacenes, fronteras, guardias, etc.)
►Estadio (para el vídeo de alta definición in situ y la transmisión audio)
Vídeo de HD/3G-SDI sobre índices técnicos del suplemento de la fibra
|
Interfaz óptico de la fibra del SDI |
|
|
Interfaz de la fibra |
LC a una cara |
|
Distancia de transmisión |
los 550m-20Km |
|
Longitud de onda |
1310nm/1550nm |
|
Vídeo del SDI |
|
|
Interfaz video |
BNC |
|
Impedancia video de la entrada-salida |
75Ω |
|
Voltaje video de la entrada-salida |
Típico: 1Vpp, 0.5Vpp mínimo, 1.5Vpp máximo |
|
Índice binario video |
3.2Gb/s máximo |
|
Aumento diferenciado (el 10%~90% APL) |
<1> |
|
Ayuda del formato del SDI |
625/25 PAL |
|
525/29.97 NTSC, 525/23.98 NTSC |
|
|
720p50, 720p59.94 |
|
|
1080i 23/24/30/50/59.94 |
|
|
1080P 23.98/24/30/50/60 |
|
|
Estándar video del SDI |
270Mbps (SD-SDI), el 1.485Gbps/M (HD-SDI) |
|
Trazado de SMPTE425M3Gb/s (3G-SDI) |
|
|
Interfaz en serie de SMPTE424M 3Gb/s (3G-SDI) |
|
|
Datos |
|
|
Interfaz físico |
Terminal de tornillo estándar industrial |
|
Tipo de datos |
Cuenta o RS485 reverso |
|
Ayuda de la frecuencia/tarifa |
115200bps máximo para RS422 57600bps máximo para RS485 |
|
AZUFAIFAS |
<10>9 |
|
Indicador del LED |
|
|
SDI |
Vídeo del SDI |
|
P/T |
Fuente de alimentación |
|
Ambiental |
|
|
Temperatura de trabajo |
-20℃~+70℃ |
|
Temperatura de almacenamiento |
-40℃~+80℃ |
|
Humedad de trabajo |
el 0~95% |
|
MTBF |
horas ≥100000 |
Descripción de fibra óptica del transmisor y del receptor del SDI
El Mini-tipo convertidor de la serie de LNK-M3G-1V de la fibra de 3G/HD-SDI apoya 1 señal del vídeo y de la cuenta del canal 3G/HD-SDI transmitida vía el cable óptico de la fibra, y supervisa la señal localmente sobre una salida del lazo 3G/HD-SDI. el vídeo del E-vínculo 3G/HD-SDI sobre los convertidores de la fibra incluye un transmisor y un receptor para la señal de 1080P 3G/HD-SDI.
Información el ordenar micro del receptor del transmisor de la fibra 3G-SDI
|
Modelo |
Descripción |
|
LNK-M3G-1V1T-40 |
Mini-tipo 3G-SDI al convertidor de la fibra con la cuenta y lazo hacia fuera, SMF, conector los 40KM de la fibra del LC, incluyendo el transmisor y el receptor, usados por pares |
|
LNK-M3G-1V1D-40 |
Mini-tipo 3G-SDI al convertidor de la fibra con RS485 reverso y lazo hacia fuera, SMF, conector los 40KM de la fibra del LC, incluyendo el transmisor y el receptor, usados por pares |
