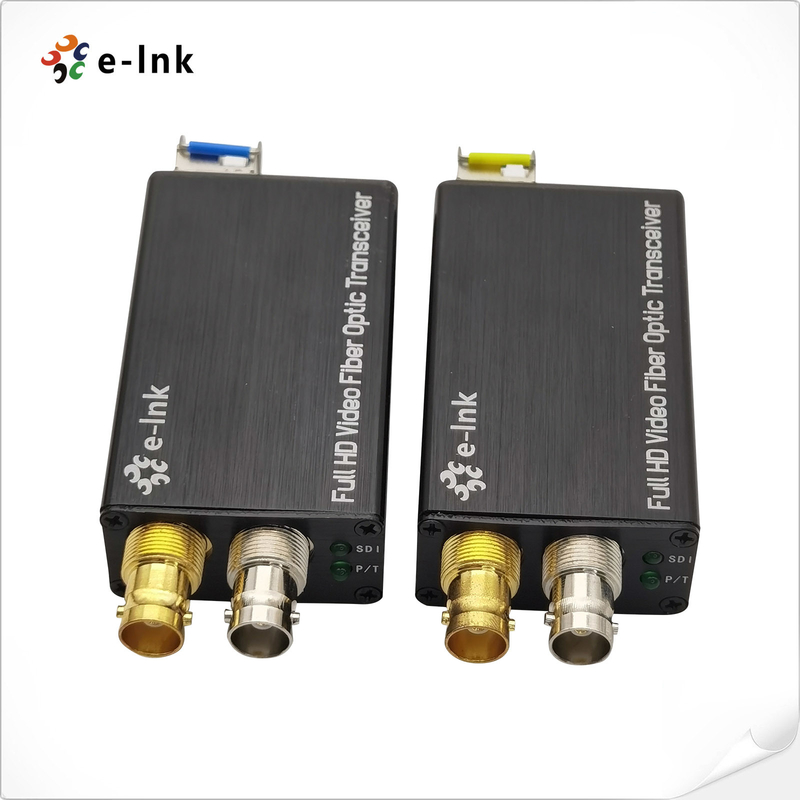

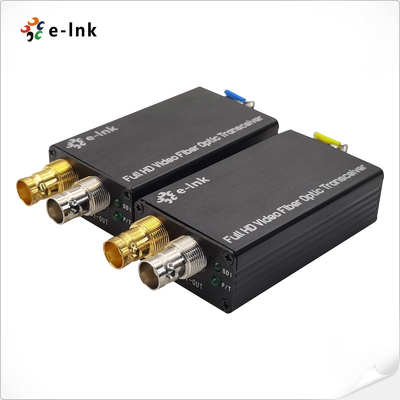

- ¿ Qué?Bi-direccional HD/3G-SDI para el convertidor de fibra
Visión general
ElConversor de fibra 3G/HD-SDI de tipo miniestá diseñado para la transmisión de vídeo profesional, soportando
Video 3G/HD-SDI bidireccional de un canal(con audio integrado) a través de un solo cable de fibra óptica.
Esta solución incluye un par de transmisores y receptores, que permiteen tiempo real,sin pérdidas,
Video digital sin comprimirApoya completamente todos los patrones patológicos,
garantizar una transmisión de señales estable y fiable paraLas señales 3G/HD-SDI 1080PIdeal paravigilancia de seguridad,
videoconferencia,transmisión en vivo, y eventoaplicaciones de producción.
Características
Cada canal incluye4 canalescon audio incrustado;
- Equalización automática de cables, utilizada para todas las velocidades inferiores a 3,2 Gb/s (Belden 1694A);
¢ Recloqueo automático 270Mbit/s - 1,48Gbit/s - 3Gbit/s
¢ Directamente compatible conSistemas de cámaras HD-SDI
Capacidad de transmisión de larga duraciónhasta 80 km
► Hot swap and hot plug;
- Manejar todos los patrones patológicos, transmisión de nivel de transmisión totalmente digital sin compresión;
- Indicación del estado del LED para controlar las condiciones de trabajo;
- Rango dinámico súper óptico y libre de ajuste.
- un amplio rango de temperaturas de nivel industrial (-20°C~+70°C), adaptable a diversos entornos;

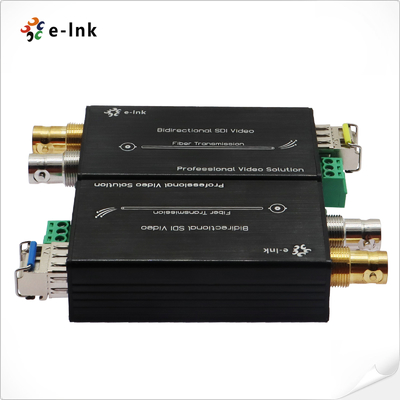

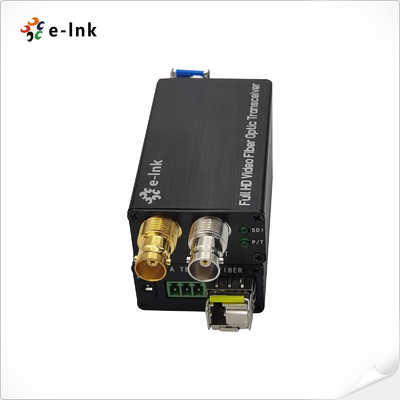

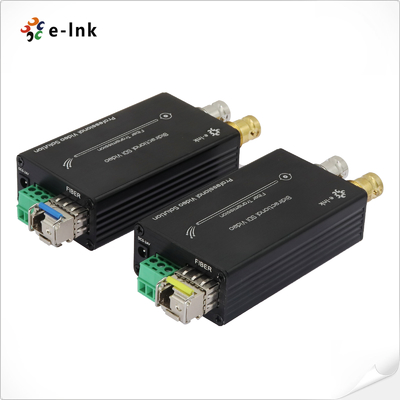

Interfaz y panel
Indices técnicos
| Interfaz de fibra óptica |
| Interfaz de fibra | LC de tipo simple |
| Distancia de transmisión | 0-20Km (otras distancias disponibles) |
| longitud de onda | 1310nm/1550nm |
| El video |
| Interfaz de vídeo | El BNC |
| Impedancia de entrada/salida de vídeo | 75Ω |
| Válvula de entrada/salida de vídeo | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Tasa de bits de vídeo | Máximo 3,2 Gb/s |
| Ganancia diferencial (10%~90% APL) | < 1% |
| Soporte para el formato SDI | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 NTSC, 525/23.98 NTSC, 525/29.97 NTSC, 525/23.98 NTSC, 525/23.98 NTSC, 525/29.97 NTSC, 525/23.98 NTSC, 525/23.98 NTSC, 525/29.97 NTSC, 525/23.98 NTSC, 525/23.98 NTSC, 525/23.98 NTSC, 525/23.98 NTSC, 525/23.98 NTSC, 525/23.98 NTSC, 525/23.98 NTSC |
| 720p50, 720p59. ¿Qué quieres decir?94 |
| 1080i 23/24/30/50/59. ¿Qué quieres decir?94 |
| 1080P 23.98/24/30/50/60 |
| Estándar SDI de vídeo | 270 Mbps (SD-SDI), 1.485 Gbps/M (HD-SDI) |
| SMPTE425M3Gb/s Mapeo ((3G-SDI) |
| SMPTE424M 3Gb/s interfaz serie ((3G-SDI |
| Eléctrico |
| Adaptador de alimentación | Dirección continua de 5 a 12 V |
| Consumo de energía | < 5W |
| Indicador LED |
| El SDI | Video del SDI |
| P/T | Fuente de alimentación |
| Mecánica |
| Las dimensiones (LxWxH) | de una anchura superior a 80 mm |
| Peso | 0.8 kg por par |
| Cubierta | Cuadro de aluminio |
| Opciones de montaje | Escritorio |
| Medio ambiente |
| Temperatura de trabajo | -20°C ≈ +70°C |
| Temperatura de almacenamiento | -40°C ≈ +80°C |
| Humedad de trabajo | 0~95% |
| El número de unidades | ≥100000 horas |
Información sobre los pedidos
| Modelo | Descripción |
| LN K-MHD-BIMM | Conversor de fibra HD-SDI bidireccional de tipo mini, MMF, conector de fibra LC 500 metros, incluido el transmisor y el receptor, utilizado en pareja |
| Los datos de los datos de los Estados miembros deben estar disponibles en el formulario de solicitud. | Conversor de fibra de alta definición bidireccional de tipo mini, SMF, conector de fibra LC de 20 km, incluido el transmisor y el receptor, utilizado en pareja |
| Los datos de las pruebas de detección se deben presentar en el formulario de evaluación. | Conversor de fibra de alta definición bidireccional de tipo mini, SMF, conector de fibra LC de 40 km, incluido el transmisor y el receptor, utilizado en pareja |
| Modelo | Descripción |
| LNK-M3G-BIMM | Conversor de fibra de 3G-SDI bidireccional de tipo mini, MMF, conector de fibra LC de 500 metros, incluido el transmisor y el receptor, utilizado en pareja |
| LNK-M3G-BI20 | Conector de fibra de 3G-SDI bidireccional de tipo mini a convertidor de fibra, SMF, LC Fiber Connector 20KM, incluido el transmisor y el receptor, utilizado en pareja |
| El LNK-M3G-BI40 | Conector de fibra de 3G-SDI bidireccional de tipo mini a convertidor de fibra, SMF, conector de fibra de LC 40KM, incluido el transmisor y el receptor, utilizado en pareja |
Aplicación
