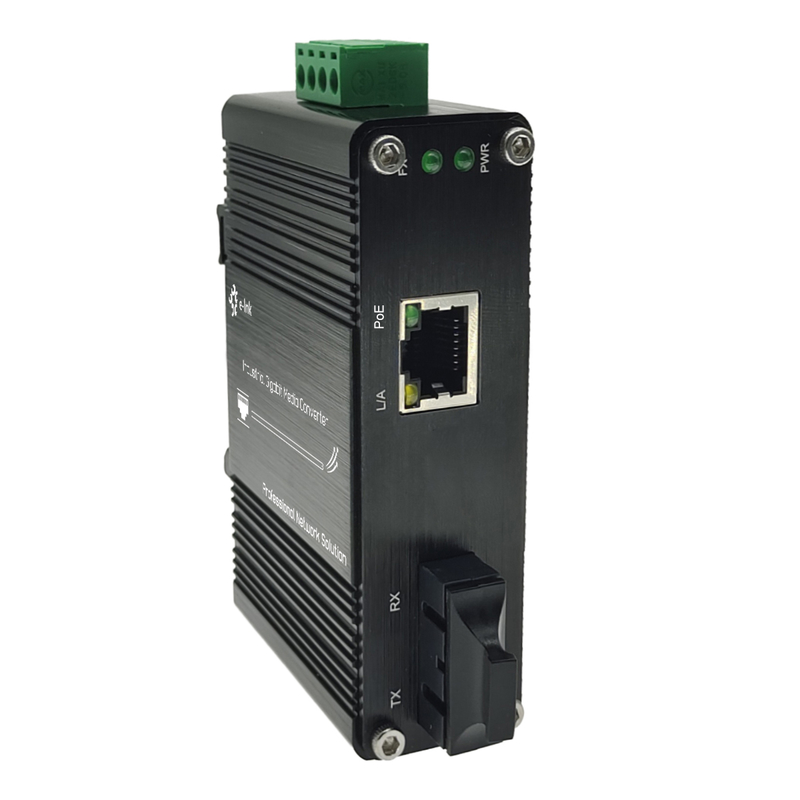

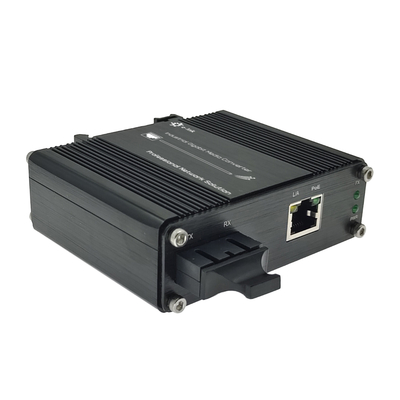

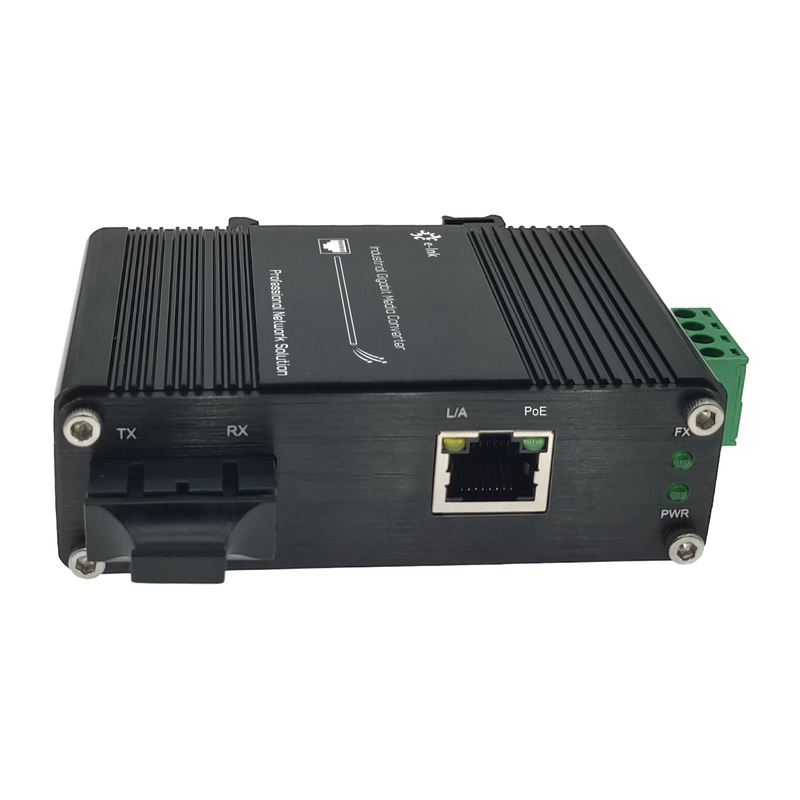

Mini Convertidor de Medios Industrial de 10/100/1000Base-T a 1000Base-XConvertidor
Descripción general del convertidor de medios industrial mini
El Descripción La serie de convertidores de medios Gigabit industriales es una solución confiable y eficiente
para la conversión de medios entre puertos de cobre 10/100/1000BASE-T y puertos de fibra 1000BASE-X.
Este producto ha sido diseñado para soportar condiciones ambientales desafiantes.
Su carcasa de aluminio ha sido diseñada para ser altamente duradera y funciona de manera confiable en
un amplio rango de temperaturas de -40°C a +75°C, lo que lo hace adecuado para una variedad de aplicaciones industriales.
Este convertidor de medios reforzado admite ambos modos semidúplex y dúplex completo,
y permite opciones de fibra flexibles (100M o 1000M) para una mayor compatibilidad con los dispositivos de red.
Las opciones de montaje del producto, que incluyen un riel DIN y una caja de distribución, garantizan un proceso de instalación simple
y seguro. Esto lo hace ideal para su uso en automatización industrialModo único, fibra únicasistemas de transporte
y aplicaciones de redes en exteriores.
Características del convertidor de medios industrial mini
El convertidor de medios Gigabit industrial de la serie LNK-IMC3012 está diseñado para la extensión de red robusta y confiable en entornos exigentes. Convierte sin problemas cobre a fibra, lo que garantiza una transmisión de datos estable a largas distancias con durabilidad de grado industrial.
Gigabit Ethernet y detección automática: Cuenta con un puerto RJ45 10/100/1000BASE-T con MDI/MDI-X automático para la detección automática del tipo de cable, lo que garantiza la conectividad plug-and-play.
Enlace ascendente de fibra de alta velocidad: Equipado con un puerto de fibra SC 1000Base-X para conexiones de red de fibra óptica de alto ancho de banda, larga distancia y a prueba de ruido.
Flujo de datos optimizado: Admite el modo dúplex completo/semidúplex y la negociación automática para una comunicación de datos flexible y eficiente en toda la red.
Eficiencia energética mejorada: Cumple con IEEE 802.3az (Ethernet de eficiencia energética), lo que reduce significativamente el consumo de energía durante los períodos de baja actividad de datos.
Supervisión del estado en tiempo real: Los indicadores LED integrales proporcionan diagnósticos instantáneos de un vistazo para la alimentación, el estado del enlace y la actividad de la red.

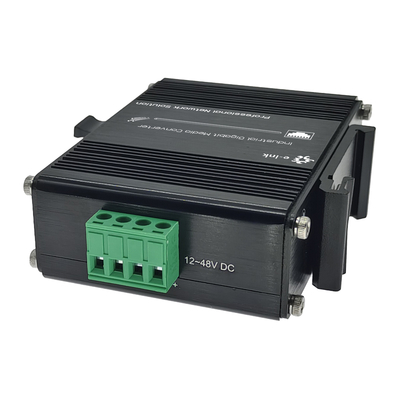

Entrada de alimentación de amplio rango: Acepta una entrada de 12~48VCC de amplio rango a través del bloque de terminales, lo que garantiza un funcionamiento estable en entornos industriales con fuentes de alimentación fluctuantes.
Opciones de instalación flexibles: Admite tanto el montaje en riel DIN como en pared, lo que ofrece una implementación versátil para armarios de control, armarios de telecomunicaciones y diversas aplicaciones industriales.
Diseño industrial resistente: Diseñado con una carcasa de metal endurecido y sin ventilador para una fiabilidad superior en condiciones difíciles.
Tolerancia de temperatura extendida: Construido para funcionar a la perfección en un amplio rango de temperaturas de -40°C a +75°C, ideal para entornos exteriores o de fábrica hostiles.
Índices técnicos del convertidor de medios industrial mini
|
Ethernet
|
|
Estándares:
|
IEEE802.3 10Base-T
|
|
IEEE802.3u 100Base-TX
|
|
IEEE802.3ab 1000Base-T
|
|
IEEE802.3z 1000Base-X
|
|
IEEE 802.3az Ethernet de eficiencia energética (EEE)
|
|
Tipo de procesamiento:
|
Almacenar yReenviar
|
|
Tasa de filtrado de reenvío:
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
|
1.488.000pps (1000Mbps)
|
|
Memoria de búfer de paquetesL/A
|
1 Mbit
|
|
Máx. Longitud del paqueteL/A
|
9K Bytes
|
|
Tamaño de la tabla de direcciones
|
2K direcciones MAC
|
|
Interfaz
|
|
Conector:
|
1x RJ45
|
|
Puerto óptico:
|
1 x SC 1000Base-X
|
|
Eléctrico y mecánico
|
|
Potencia de entrada:
|
12~48VCC, bloque de terminales de 4
|
|
pines
|
Consumo de energía:
|
|
3W máx.
|
|
Indicadores LED: PL/A
|
:
|
|
Estado de la alimentaciónL/A
|
:
|
|
Estado del enlace de datos
|
SPD:
|
|
Estado de Ethernet
|
100M/1000M:Fibra L INK
|
|
Estado
|
Dimensiones (AnxPrxAl):9 5x 70 x 30
|
|
mm
|
Peso:
|
|
0,25 kg
|
Carcasa: Aluminio
|
|
Caja
|
Opciones de montaje:
|
|
Riel DIN / Montaje en pared
|
|
Ambiental
|
Temperatura de funcionamiento:-40°C a 75°C (-40°F a 167
|
|
°F)
|
Temperatura de almacenamiento:
|
|
-40°C a 85°C (-40°F a 185°F)
|
Humedad relativa:
|
|
5% a 95% sin condensación
|
MTBF
|
|
> 200.000 horas
|
|
Aprobaciones regulatorias
|
|
ISO9001, CE, FCC, RoHS
EMI:
EN55022:2010+AC: 2011, Clase A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013 EN55024:
|
|
2010
EMS:
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Sobretensión)
IEC 61000-4-6: 2013 (CS)
|
IEC 61000-4-8: 2009 (PFMF)
|
Información de pedidos del convertidor de medios industrial mini
|
Modelo
|
|
Descripción
|
LNK-IMC3012Convertidor de medios industrial mini, 10/100/1000Base-T a 1000Base-SX, Modo único, fibra única, 550m, 1310/1550nm,
|
|
SC
|
LNK-IMC3012-S20Min iConvertidor de medios industrial, 10/100/1000Base-T a 1000Base-LX, Modo único, fibra única, 20km, 1310/1550nm,
|
|
SC
|
LNK-IMC3012-S20Min iConvertidor de medios industrial, 10/100/1000Base-T a 1000Base-BX, Modo único, fibra única, 20km, 1310/1550nm,
|
|
SC
|
Opciones de montaje
|
|
► Soporte de riel DIN predeterminado instalado; El soporte de montaje en pared está incluido.
|
Opciones de alimentaciónW/1A 24W/1A fuente de alimentación de 24
|
|
VCC. Cable abierto para bloque de terminales
|
► La fuente de alimentación debe comprarse por separado.
Aplicación del convertidor de medios industrial mini
Política de posventa y garantíaSe compone de servicio al cliente en línea y servicio al cliente telefónico, proporcionandosoporte técnico remoto
, soporte técnico remoto, servicios de mantenimiento y aceptación
.Política de servicio
: Reemplazo de tres meses y garantía de tres años.Reemplazo
: Dentro de los tres meses posteriores a la compra de una serie de productos, después de probar la falla del producto por parte de los técnicos y los daños causados por desastres no naturales
el comprador puede ir directamente al punto de compra para reemplazar el mismo tipo de productos.
O un producto de rendimiento comparable. Si no hay problemas en las pruebas del producto, se devolverá la muestra original.Garantía
: Daños causados por el hombre por desastres no naturales, el período de garantía gratuita de nuestra empresa es de 1 año.
