Transmisión a larga distancia con extensor de fibra HDMI 4K con RS232 y
Audio estéreo
Resumen general

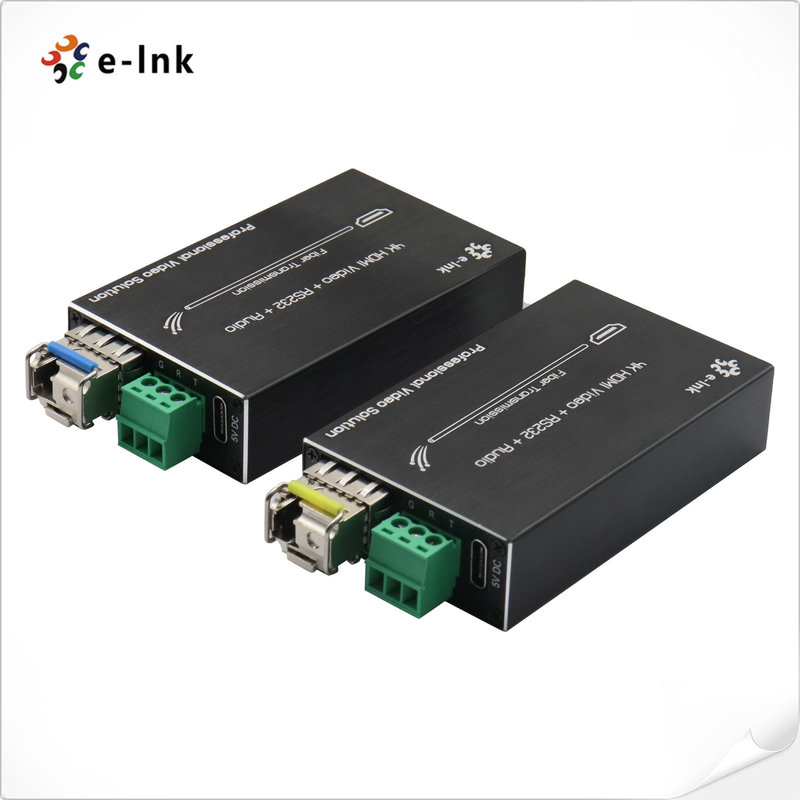

ElExtensor de fibra HDMI Mini 4K de la serie LNK-MHRA4K con RS232 y conexión externa
El audiopermite un alto rendimientotransmisión HDMI a larga distanciasobre fibra óptica
conResolución 4K muy claraDiseñado para profesionales.Sistemas AV, se entrega
video HDMI 1.4a sin compresión y sin pérdida,Datos bidireccionales RS232, yEstereo
señales de audiocon una capacidad de transmisión de hasta80 kilómetros, garantizando una estabilidad y una seguridad
la operación.
UtilizandoTransmisión óptica de alta velocidad de 10 Gbps, el transmisor convierte eficientemente
HDMI y señales de control en un solo flujo de datos serie para una entrega segura y de alta calidad,
Mientras que el receptor los restaura con una precisión excepcional.Immunidad del IME/RFI,
compatibilidad amplia, yconfiabilidad de grado industrial, este compacto HDMI sobre el extensor de fibra
se aseguradegradación de la señal ceroincluso en entornos con ruido eléctrico.
Conforme a lo dispuesto en elNormas medioambientales RoHSyFabricación libre de plomo, el
La serie LNK-MHRA4K es ideal parasistemas de señalización digital,paredes de vídeo a gran escala,control
centros,Estudios de transmisión, yaplicaciones de cine en casaque requieren
Video de ultra alta definición y sincronización precisa de datosa través de largas distancias de fibra.
Características
Soporta los estándares HDMI 1.4a y HDCP 1.2, garantizando una compatibilidad perfecta con una amplia gama de
una gama de dispositivos de fuente y de visualización compatibles con HDMI para la integración profesional AV.
Proporciona una transmisión de vídeo sin comprimir en tiempo realconcero latencia y ninguna señal
pérdida, garantizando una calidad de imagen 4K de gran claridad a través de enlaces de fibra extendidos.
Soporte de señales DDC y HPD incorporadopara la comunicación inteligente entre la fuente y
Display, manteniendo una resolución y un reconocimiento de formato precisos.
Transmisión óptica de datos de alta velocidad de hasta 10,2 Gbps, proporcionando un ancho de banda fiable y eficiente
para aplicaciones de transmisión de vídeo y audio de ultra alta definición.
Transmisión a larga distancia de hasta 80 km a través de fibra monomodo, ideal para entornos
cuando los cables a base de cobre no puedan cumplir los requisitos de distancia o interferencia.
Apoya la resolución 4K × 2K @ 60Hz (YUV 4:2:0), ofreciendo detalles nítidos, colores vibrantes, y
rendimiento de vídeo superior tanto para uso comercial como industrial.
Interfaz de audio estéreo externa integrada, permitiendo la transmisión simultánea de
sonido analógico de alta fidelidad con vídeo digital para una experiencia multimedia completa.
Apoyo para la comunicación en serie RS232, que permite el control remoto del dispositivo, el control del sistema,
o automatización junto con vídeo HDMI a través de un solo enlace de fibra.
Diseño compacto de tamaño pequeñoconinstalación de conexión, lo que facilita su implementación en
aplicaciones con espacio limitado, como salas de control, sistemas de reuniones y señalización.
Alta inmunidad a las interferencias del EMI y del RFI, garantizando un rendimiento estable y sin ruido en
entornos con altas perturbaciones eléctricas o de radio.
Construcción duradera con un amplio rango de temperaturas de funcionamiento (-10 °C a +50 °C), adecuado
tanto para entornos interiores como para entornos semiindustriales que requieren fiabilidad las 24 horas del día, los 7 días de la semana.
Indices técnicos
| Tipo de extensor |
Transmisor de fibra para señal HDMI a través de cable de fibra óptica |
| Señales de entrada |
El HDMI |
| Conector |
HDMI de tipo A femenino |
| Apoyo de la señal |
HDMI 1.4a estándar de formato HDMI y compatible con HDCP |
| Apoyo de vídeo |
Hasta 720P/960P/1080p@60Hz, 4K*2K@30Hz |
| Apoyo de audio |
Dolby TrueHD, Dolby Digital Plus, DTS, DTS-ES 6 y más.1, DTSHD, DTS-HD-HRA, DTS-HD Master, (PCM-2CH) |
| Submuestreo de croma |
El número máximo de frecuencias de transmisión será de 3840*2160@60Hz (4:2:0)
La frecuencia máxima es de 3840*2160@30Hz (4:4:4, 4.2El número de
|
| Se trata de una |
Transmisión bidireccional (hacia adelante + hacia atrás):
Apoya el EDID dinámico, Plug & Play, sin necesidad de aprender
Transmisión unidireccional (hacia adelante):
Apoyar el aprendizaje manual de EDID
|
| Interfaz de audio |
3.5MM de audio estéreo externo |
| Se trata de un sistema de seguridad. |
3 terminales de pines, tasa de Baud ≤ 38400 |
| Conector de fibra |
SFP/LC |
| B. El trabajoy anchura |
10.2 Gbps |
| Distancia de transmisión |
300 m (por encima de la fibra OM3) |
| Hasta 80 km (sobre fibra de un solo modo) |
| Temperatura de funcionamiento |
-10 a + 50 °C |
| Temperatura de almacenamiento |
-20 a + 80 °C |
| Humedad |
5% a 90% de RH (sin condensación) |
| El número de unidades |
100,000 horas |
| Dimensión (WxDxH) |
2.87 x 1.73 x 0.69 pulgadas (73 x 44 x 17 mm) |
| Peso |
60 g / 0,13 libras |
| Fuente de alimentación |
5V de corriente continua, tipo USB-C |
| Disipación de energía |
< 5W |
| Aprobaciones de seguridad |
CE, FCC y Rohs |
Información sobre los pedidos
| ¿ Qué pasa?del |
Descripción |
| El LNK...Se trata de un sistema de control de las emisiones de gases de escape.M. |
Mini HDMI Fiber Extender: 1Ch señal HDMI ((4K*2K) + 1Ch audio estéreo + hacia atrás RS232, OM3 Fibra multimodo, 300 metros, LC, incluido 1 transmisor y 1 receptor, 5V DC Tipo-C Entrada de energía |
| El LNK...Se aplicará el procedimiento siguiente: |
Mini HDMI Fiber Extender: 1 Ch de señal HDMI ((4K*2K) + 1 Ch de audio estéreo + hacia atrás RS232, fibra de modo único, 20km, LC, incluido 1 transmisor y 1 receptor, 5V DC Tipo-C de entrada de energía |
| El LNK...Se aplicará el procedimiento siguiente: |
Mini HDMI Fiber Extender: 1Ch señal HDMI ((4K*2K) + 1Ch audio estéreo + hacia atrás RS232, fibra de modo único, 40km, LC, incluido 1 transmisor y 1 receptor, 5V DC Tipo-C de entrada de energía |
| El LNK...Se trata de un sistema de control de las emisiones de gases de escape. |
Mini HDMI Fiber Extender: 1Ch señal HDMI ((4K*2K) + 1Ch Audio estéreo + hacia atrás RS232, Fibra de modo único, 80km, LC, incluido 1 transmisor y 1 receptor, 5V DC Tipo-C Entrada de energía |

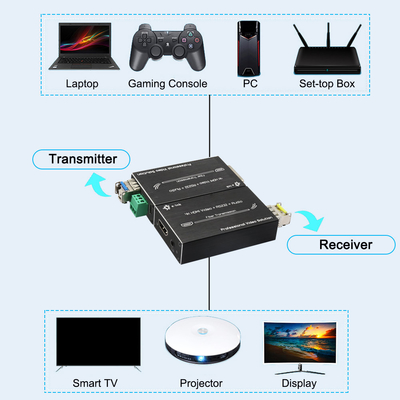

Aplicación
ElExtensor de fibra HDMI mini 4K con RS232 y audio externoestá diseñado para
Las actividades profesionales de larga distanciaTransmisión de señales HDMIdondealta resolución, señal
integridad y inmunidad electromagnéticaSe utiliza ampliamente en una variedad de
sistemas de comunicación comerciales, industriales y gubernamentales, garantizando
Video 4K sin comprimir, control RS232 y audio estéreo de alta calidadsobre óptico
fibra.
Este dispositivo es ideal para su uso ensistemas de visualización de pantalla grande,redes de señalización digital,
ycentros de mando y control, dondedatos de vídeo y de control en tiempo realTiene que ser
El sistema de transmisión de señales es un sistema de transmisión de señales que permite transmitir la señal a largas distancias sin latencia ni degradación de la señal.
ampliamente aplicado ensistemas de videoconferencia,Estudios de transmisión, yen casa
instalaciones de teatro, proporcionando una entrega de contenido estable y de alta definición
las prestaciones audiovisuales.
En elimágenes médicas,instalaciones de educación y formación, yvigilancia de seguridad
el seguimiento, el extensor garantiza una reproducción precisa de la imagen y un control fiable de la señal,
El sistema de control de velocidad es un sistema de control de velocidad que se utiliza para controlar la velocidad de la luz, incluso en entornos de alta interferencia o propensos a EMI.diseño compacto y
Arquitectura de conexión por conexiónhacer que sea especialmente adecuado paraSistemas AV montados en bastidores,
instalaciones de automatización industrial, ycomunicación gubernamental o militar
Las infraestructurasdonde el rendimiento y la fiabilidad son primordiales.
Al integrarTransmisión HDMI 4K, control serial RS232 y audio estéreo externo
con una capacidad de transmisión superior a 20 W,, este extensor proporciona una solución completa y eficiente
paraextensión de señal AV de larga distancia, garantizandoseguro, libre de interferencias, y
comunicación en tiempo realen aplicaciones de misión crítica.
