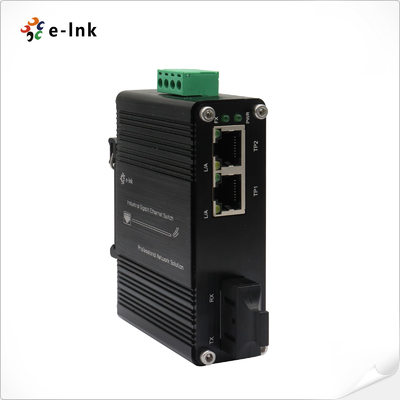

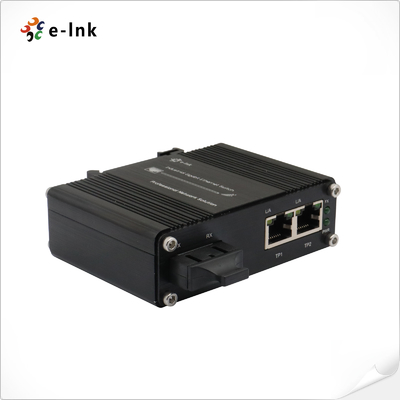

Convertidor de medios Mini Industrial de 2 puertos 10/100/1000Base-TX a 1000Base-X
Descripción general del convertidor de medios Mini Industrial
El LNK-IMC1200G La serie de convertidores de medios Gigabit industriales es un dispositivo que le permite conectar dos puertos Ethernet (10/100/1000BASE-T) y un puerto de fibra (1000BASE-X) juntos. Está hecho para entornos industriales difíciles, con una carcasa de aluminio resistente, y funciona bien en una amplia gama de temperaturas desde -40°C a +75°C. Este convertidor reforzado admite ambos modos half-duplex y full-duplex, lo que garantiza una conectividad de red estable y de alto rendimiento. Su hardware resistente puede soportar condiciones difíciles, lo que lo hace ideal para la automatización industrial, el transporte y el uso en exteriores. La instalación se facilita con opciones para conectarlo a un carril DIN o una caja de distribución, lo que lo hace útil en diferentes situaciones.
Características del convertidor de medios Mini Industrial
Puerto de red Gigabit de modo dual de alto rendimiento
• 2×Puertos RJ45 10/100/1000M con negociación automática | Detección automática de polaridad MDI/MDI-X | Negociación automática de modo full/half-duplex
• 1×Puerto Gigabit de fibra SC (1000Base-X) | Transmisión estable a larga distancia
Diseño fiable de grado industrial
• Rango de temperatura de funcionamiento amplio: -40°C a 75°C (-40°F a 167°F) | Resistente al polvo y la humedad | Adecuado para entornos hostiles

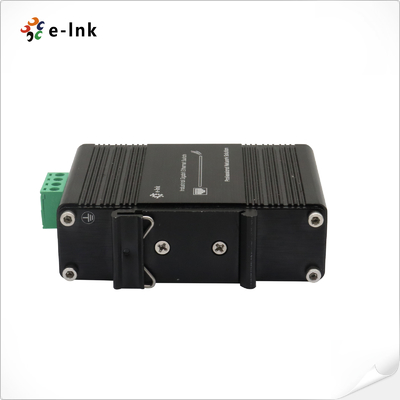

• Opciones de montaje dual: carril DIN/montaje en pared | Estructura compacta y robusta
Ahorro de energía y gestión inteligente
• Tecnología IEEE 802.3az Ethernet de eficiencia energética (EEE) | Diseño de baja potencia
• Entrada de voltaje amplio: fuente de alimentación de 12–48 VCC | Compatibilidad con fuente de alimentación industrial
Índices técnicos del convertidor de medios Mini Industrial
|
Ethernet
|
|
Estándares:
|
IEEE802.3 10Base-T
|
|
IEEE802.3u 100Base-TX/FX
|
|
IEEE802.3ab 1000Base-T
|
|
IEEE 802.3az Ethernet de eficiencia energética (EEE)
|
|
IEEE802.3z 1000Base-X
|
|
Tipo de procesamiento:
|
Almacenar yReenviar
|
|
Tasa de filtrado de reenvío:
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
|
1,488,000pps (1000Mbps)
|
|
Memoria de búfer de paquetes:
|
1 Mbit
|
|
Máx. Longitud del paquete:
|
9K Bytes
|
|
Tamaño de la tabla de direcciones
|
2K direcciones MAC
|
|
Interfaz
|
|
Conector:
|
2 x RJ45
|
|
Puerto óptico:
|
1 x SC 1000Base-X
|
|
Eléctrico y mecánico
|
|
Potencia de entrada:
|
12~48VCC, bloque de terminales de 2 pines
|
|
Consumo de energía:
|
5W máx.
|
|
Indicadores LED:
|
|
PWR:
|
Estado de la alimentación
|
|
L/A:
|
Estado del ENLACE de datos
|
|
SPD:
|
Estado de Ethernet
|
|
100M/1000M:
|
Fibra LINK Estado
|
|
Dimensiones (AnxPrxAl):
|
95 x 70 x 30 mm
|
|
Peso:
|
0.25Kg
|
|
Carcasa:
|
Aluminio Carcasa
|
|
Opciones de montaje:
|
Carril DIN / Montaje en pared
|
|
Ambiental
|
|
Temperatura de funcionamiento:
|
-40°C a 75°C (-40°F a 167°F)
|
|
Temperatura de almacenamiento:
|
-40°C a 85°C (-40°F a 185°F)
|
|
Humedad relativa:
|
5% a 95% sin condensación
|
|
MTBF
|
> 200,000 horas
|
|
Aprobaciones reglamentarias
|
|
ISO9001, CE, FCC, RoHS
|
|
EMI:
EN55022:2010+AC: 2011, Clase A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024: 2010
|
|
EMS:
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Sobretensión)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
|
Información de pedido del convertidor de medios Mini Industrial
|
Modelo
|
Descripción
|
|
LNK-IMC1200G
|
Convertidor de medios Mini Industrial, 1 puerto 1000BASE SC + 2 puertos 10/100/1000BASE-T, puerto de fibra SC, Multimodo, 850nm, 550m
|
|
LNK-IMC1200G-20
|
Convertidor de medios Mini Industrial, 1 puerto 1000BASE SC + 2 puertos 10/100/1000BASE-T, puerto de fibra SC, Modo único, 1310nm, 20km
|
|
LNK-IMC1200G-S20
|
Convertidor de medios Mini Industrial, 1 puerto 1000BASE SC + 2 puertos 10/100/1000BASE-T, puerto de fibra SC, Modo único, fibra única, 1310/1550nm, 20km
|
|
Opciones de montaje
|
► Soporte de carril DIN predeterminado instalado; Se incluye el soporte de montaje en pared.
|
|
Opciones de alimentación
|
► 24W/1A 24Fuente de alimentación VCC. Cable abierto para bloque de terminales
|
|
► La fuente de alimentación debe comprarse por separado.
|
