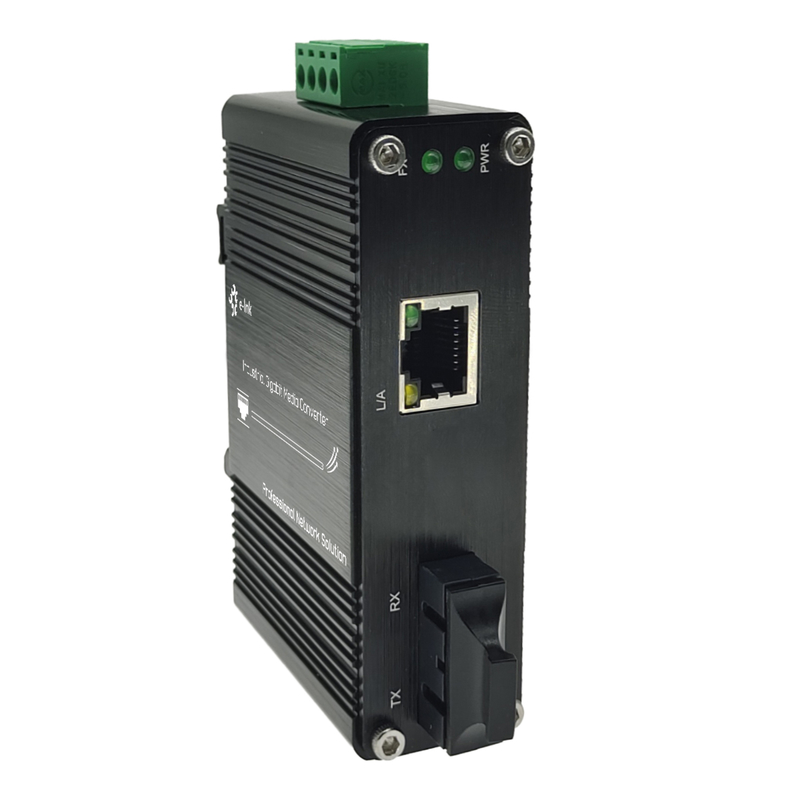

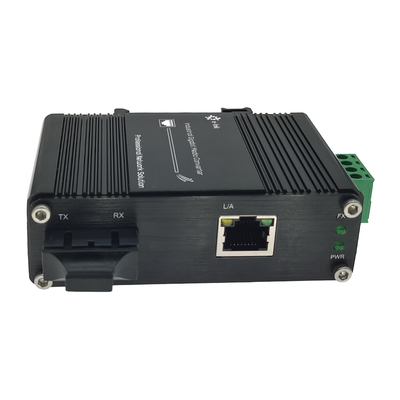

Mini Convertidor de Medios Industrial 10/100/1000Base-T a 1000Base-XConvertidor
Descripción general del convertidor de medios industrial Mini
El Mini convertidor de medios industrial, 10/100/1000Base-T a 1000Base-SX, La serie de convertidores de medios Gigabit industriales es una solución confiable y eficiente
para la conversión de medios entre 10/100/1000BASE-T puertos de cobre y 1000BASE-X puertos de fibra.
Este producto ha sido diseñado para soportar condiciones ambientales desafiantes.
Su carcasa de aluminio ha sido diseñada para ser altamente duradera y funciona de manera confiable en
un amplio rango de temperaturas de -40°C a +75°C, lo que lo hace adecuado para una variedad de aplicaciones industriales.
Este convertidor de medios reforzado admite ambos modos semidúplex y dúplex completo,
y permite opciones de fibra flexibles (100M o 1000M) para una mayor compatibilidad con los dispositivos de red.
Las opciones de montaje del producto, que incluyen un riel DIN y una caja de distribución, garantizan una instalación sencilla
y un proceso de instalación seguro. Esto lo hace ideal para su uso en automatización industrial20kmsistemas de transporte
y aplicaciones de redes al aire libre.
Características del convertidor de medios industrial Mini
El convertidor de medios Gigabit industrial de la serie LNK-IMC3012 presenta las siguientes características:
El dispositivo está equipado con un puerto Gigabit Ethernet, que ofrece una velocidad de conexión de 10/100/1000BASE-T RJ45.
Cuenta con auto MDI/MDI-X para una conectividad perfecta.
El puerto SC de fibra 1x – 1000Base-X facilita la transmisión de fibra de alta velocidad y las redes de larga distancia.
El rendimiento de red flexible del producto admite dúplex completo/semidúplex y negociación automática
para una comunicación de datos fluida.
Este producto es energéticamente eficiente y cumple con el estándar IEEE 802.3az Estándar de Ethernet de eficiencia energética (EEE),
que tiene como objetivo reducir el consumo de energía.
Los indicadores LED integrales proporcionan el estado de la red y los diagnósticos en tiempo real para facilitar el monitoreo.

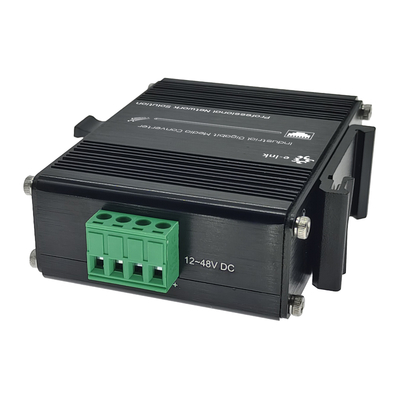

Este producto cuenta con un amplio rango de entrada de energía de 12~48VCC a través del bloque de terminales, lo que lo hace perfectamente adecuado
para entornos de energía industrial.
Este producto ofrece opciones de montaje versátiles, lo que lo hace adecuado para una variedad de tipos de instalación.
Es compatible con ambos riel DIN y instalación en pared, lo que garantiza una solución de implementación flexible.
Este producto se caracteriza por su fiabilidad de grado industrial, lo que se evidencia por su diseño reforzado.
Tiene un rango de temperatura de funcionamiento extendido de -40°C a +75°C (-40°F a +167°F), lo que lo hace adecuado
para entornos hostiles.
Índices técnicos del convertidor de medios industrial Mini
|
Ethernet
|
|
Estándares:
|
IEEE802.3 10Base-T
|
|
IEEE802.3u 100Base-TX
|
|
IEEE802.3ab 1000Base-T
|
|
IEEE802.3z 1000Base-X
|
|
IEEE 802.3az Ethernet de eficiencia energética (EEE)
|
|
Tipo de procesamiento:
|
Almacenar yReenviar
|
|
Tasa de filtro de reenvío:
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
|
1.488.000pps (1000Mbps)
|
|
Memoria de búfer de paquetes:
|
1 Mbit
|
|
Máx. Longitud del paquete:
|
9K Bytes
|
|
Tamaño de la tabla de direcciones
|
2K direcciones MAC
|
|
Interfaz
|
|
Conector:
|
1x RJ45
|
|
Puerto óptico:
|
1 x SC 1000Base-X
|
|
Eléctrico y mecánico
|
|
Potencia de entrada:
|
12~48VCC, 4Bloque de terminales de pines
|
|
Consumo de energía:
|
3W máx.
|
|
Indicadores LED:
|
|
PWR:
|
Estado de la energía
|
|
L/A:
|
Estado del ENLACE de datos
|
|
SPD:
|
Estado de Ethernet
|
|
100M/1000M:
|
Fibra LINK Estado
|
|
Dimensiones (AnxPrxAl):
|
95 x 70 x 30 mm
|
|
Peso:
|
0,25 kg
|
|
Carcasa:
|
Carcasa de aluminio Opciones de montaje:
|
|
Riel DIN / Montaje en pared
|
Ambiental
|
|
Temperatura de funcionamiento:
|
|
-40°C a
|
75°C (-40°F a 167°F)Temperatura de almacenamiento:
|
|
-40°C a 85°C (-40°F a 185°F)
|
Humedad relativa:
|
|
5% a 95% sin condensación
|
MTBF
|
|
> 200.000 horas
|
Aprobaciones reglamentarias
|
|
ISO9001, CE, FCC, RoHS
|
|
EMI:
|
|
EN55022:2010+AC: 2011, Clase A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:
2010 EMS:
|
|
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Sobretensión)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
Información de pedidos del convertidor de medios industrial Mini
|
Modelo
|
Descripción
|
LNK-IMC3012
|
|
Mini convertidor de medios industrial, 10/100/1000Base-T a 1000Base-SX,
|
Multimodo, 20km, 850nm, SCOpciones de montaje
|
|
Min
|
iConvertidor de medios industrial, 10/100/1000Base-T a 1000Base-BX, Modo único, 20km, 1310/1550nm, SCOpciones de montaje
|
|
Min
|
iConvertidor de medios industrial, 10/100/1000Base-T a 1000Base-BX, Modo único, fibra única, 20km, 1310/1550nm, SCOpciones de montaje
|
|
► Soporte de riel DIN predeterminado instalado; El soporte de montaje en pared está incluido.
|
Opciones de energía
|
|
►
|
24Fuente de alimentación VCC. Cable abierto para bloque de terminales24Fuente de alimentación VCC. Cable abierto para bloque de terminales► La fuente de alimentación debe comprarse por separado.
|
|
