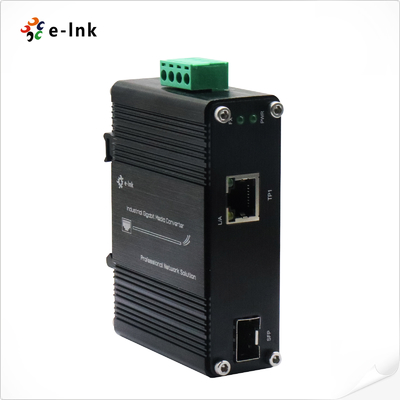

Mini Industrial 10/100/1000Base-T a 100/1000Base-X SFP Ethernet MediosEl convertidor
Resumen general
El LNK-IMC3012-SFP es un convertidor de medios DIN de grado industrial diseñado para redes confiables
Este dispositivo endurecido proporciona una conversión sin problemas entre
10/100/1000Base-T Ethernet de cobre y 100/1000Base-X redes de fibra a través de su ranura flexible SFP,
soporte para varios módulos SFP de modo único o multimodo (single/dual-core) para satisfacer diversas necesidades
los requisitos de aplicación.
Construido para aplicaciones industriales, el convertidor tiene:
- Rango de temperatura de funcionamiento extendido** (de -40°C a +75°C)
- Diseño robusto** que cumple las normas EN55022**
- Puerto Ethernet de doble modo** que admite tanto el funcionamiento medio duplex como el completo duplex**
- Compatibilidad SFP intercambiable en caliente** para conectividad flexible de fibra

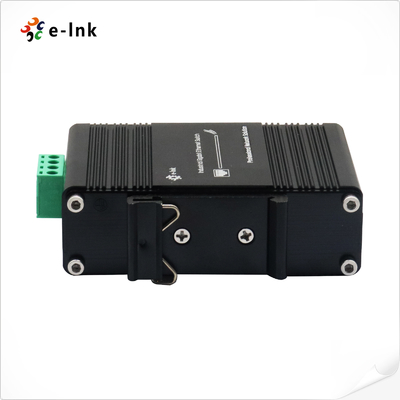

- Compacto montaje DIN-rail** para una fácil instalación en los gabinetes de control
Con su construcción robusta y sus opciones de conectividad versátiles, el LNK-IMC3012-SFP es ideal para
Automatización industrial, sistemas de transporte y redes de servicios públicos que requieren una conversión fiable de medios
El dispositivo garantiza un rendimiento estable al tiempo que proporciona la flexibilidad para
adaptarse a las diferentes necesidades de infraestructura de fibra.
Características
La potencia de entrada del bloque terminal de 12~48VDC
¢ Apoya la instalación DIN-Rail y de montaje en pared
Temperatura de funcionamiento resistente al medio ambiente (de -40°C a 75°C)
Apoya la negociación automática
► IEEE 802.3az Energy Efficient Ethernet (EEE) compliant
Indicadores LED extensos para el diagnóstico de redes

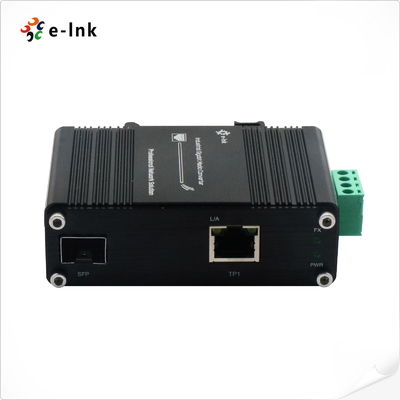

1 puerto 10/100/1000BASE-T RJ45 con función automática MDI / MDI-X
1 puerto SFP, 100Base-FX o 1000Base-X en modo dual (detección automática)

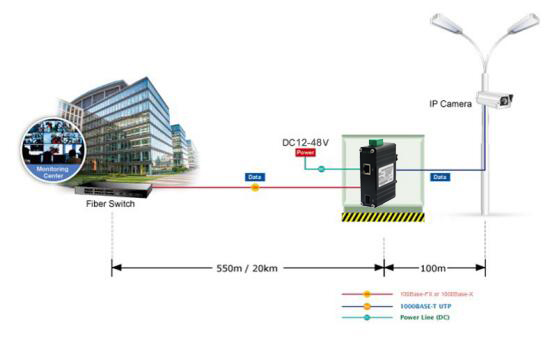

Aplicación
Indices técnicos
| Conexión Ethernet |
| Las normas: |
Las condiciones de los requisitos de seguridad de las instalaciones deben ser las siguientes: |
| Las condiciones de los requisitos de seguridad de los equipos de ensayo se especifican en el anexo I. |
| IEEE802.3ab 1000Base-T |
| IEEE802.3z 1000Base-X |
| IEEE 802.3az Ethernet eficiente desde el punto de vista energético |
| Tipo de tratamiento: |
Envío y almacenaje |
| Tasa de filtro hacia adelante: |
14,880pps (10Mbps) |
| 148,800pps (100Mbps) |
| 1,488,000pps (1000Mbps) |
| Memoria de paquete de búfer: |
1 Mbit |
| Duración máxima del paquete: |
9K bytes |
| Tamaño de la tabla de direcciones |
Direcciones MAC 2K |
| Interfaz |
| Conector: |
1x RJ45 |
| Puerto óptico: |
1 x SFP 1000Base-X o 100Base-FX (detección automática) |
| Eléctricos y mecánicos |
| Potencia de entrada: |
12 ~ 48VDC, bloque de terminales de 4 pines |
| Consumo de energía: |
3W máximo. |
| Indicadores LED: |
| - ¿ Qué pasa? |
Estado de la energía |
| - ¿Qué quieres decir? |
Estado del enlace de datos |
| - ¿Qué es eso? |
Estado de Ethernet |
| 100M/1000M: |
Estado de la conexión de fibra |
| Dimensiones (WxDxH): |
de una anchura superior a 30 mm |
| Peso: |
0.25Kg |
| Encasillado: |
Cuadro de aluminio |
| Opciones de montaje: |
DIN-Rail / montado en la pared |
| Medio ambiente |
| Temperatura de funcionamiento: |
-40 °C a 75 °C (-40 °F a 167 °F) |
| Temperatura de almacenamiento: |
-40 °C a 85 °C (-40 °F a 185 °F) |
| Humedad relativa: |
No condensante del 5% al 95% |
| El número de unidades |
> 200 000 horas |
| Las aprobaciones reglamentarias |
| Se trata de una serie de normas de calidad que se aplican a los productos. |
|
Impuestos de la Unión Europea
En el caso de los vehículos de la categoría N1 y N2
La norma EN 61000-3-2: 2006+A1: 2009+A2: 2009 también se aplica a los vehículos de motor.
Se aplicarán las disposiciones siguientes:
Se aplicarán las disposiciones siguientes:
|
|
El SME:
Se aplicará la norma IEC 61000-4-2:2008 (ESD)
Se aplicará la norma ISO/IEC 61000-4-3: 2010 (RS).
Se aplicará la norma IEC 61000-4-4: 2012 (EFT)
Se aplicará la norma IEC 61000-4-5: 2014 (Aumento de la velocidad)
Se aplicará la norma ISO/IEC 61000-4-6: 2013 (CS) en el caso de los vehículos de las categorías M1 y M2.
Se aplicará la norma IEC 61000-4-8: 2009 (PFMF)
|
Información sobre los pedidos
| Modelo |
Descripción |
| Los datos de las pruebas de seguridad deberán estar disponibles en el sitio web de la autoridad competente. |
Convertidor de medios Ethernet SFP de 10/1001000BASE-TX a 100/1000BASE-X endurecido |
| Las opciones de los PDS |
Por favor, seleccione su SFP en nuestra página de opciones de SFP (SFP industrial). |
| El módulo SFP debe comprarse por separado. |
| Opciones de montaje |
► Default DIN-Rail Bracket installed; Wall Mount Bracket is included. |
| Opciones de energía |
- 24W/1A - 24VDC - cable abierto para el bloque terminal |
| El suministro eléctrico debe comprarse por separado. |
