| Conexión Ethernet |
| Las normas: |
Las condiciones de los sistemas de control de velocidad se determinarán en función de las características de la máquina. |
| Las condiciones de los sistemas de control de velocidad se determinarán en función de las características de las unidades de control. |
| Las condiciones de los requisitos de seguridad de los sistemas de seguridad de la Unión son las siguientes: |
| Las condiciones de los sistemas de control de velocidad se determinarán en función de las condiciones de las instalaciones. |
| Las condiciones de calidad IEEE802.3p |
| IEEE802.1d Árbol de extensión |
| Tasa de filtración y reenvío: |
14,880pps (10Mbps) |
| 148,800pps (100Mbps) |
| 1,488,000pps (1000Mbps) |
| Memoria de paquete de búfer: |
12 M bits |
| Tipo de tratamiento: |
Envío y almacenaje |
| Ancho de banda del plano de fondo |
110 Gbit/s |
| Duración máxima del paquete: |
Cuadro Jumbo de 10K bytes |
| Tamaño de la tabla de direcciones: |
Direcciones MAC 8K |
| Interfaz |

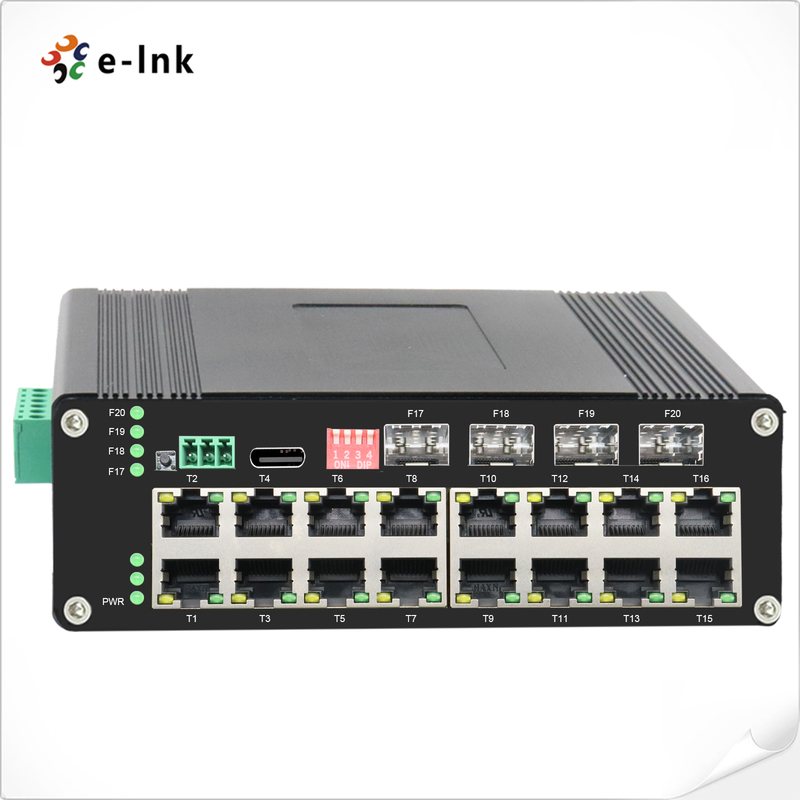

| Conector: |
16 x RJ45 |
| RS485: |
1 x RS485 (opcional) |
| Puerto óptico: |
4 x 1000Base-X SFP |
| USB-C: |
1 x USB-C (para la gestión) |
| Interfaz serie RS485 (opcional) |
| Interfaz física |
Terminal de tornillo de 3 pines estándar para la industria |
| Tipo de datos |
1Ch RS485 Bi-dirección |
| Señales RS-485 |
Datos + Datos-, GND |
| Distancia de línea de puerto en serie (cobre) |
1000 metros |
| Tasa de Baud |
0 ~ 800 kbps |
| PoE (poder por Ethernet) |
| Estándar: |
IEEE 802.3at Potencia sobre Ethernet más |
| IEEE 802.3af Energía por Ethernet |
| Puerto: |
RJ45 |
| Asignación del pin de alimentación |
4/5(+), 7/8(-) |
| Presupuesto del POE: |
Presupuesto de PoE de hasta 480 vatios |
| Medio ambienteNo |
| Temperatura de funcionamiento: |
-40 °C a 80 °C (-40 °F a 176 °F) |
| Temperatura de almacenamiento: |
-40 °C a 85 °C (-40 °F a 185 °F) |
| Humedad relativa: |
No condensante del 5% al 95% |
| El número de unidades |
> 200 000 horas |
| Eléctricos y mecánicos |
| Potencia de entrada: |
48 ~ 57VDC, potencia redundante (bloque de terminales de 6 pines) |
| Consumo de energía: |
8W Max. ((PoE en uso < 480W) |
| Protección: |
| Sobrecarga de energía de entrada: |
Reiniciable automáticamente |
| Polaridad inversa: |
En el presente |
| El DIP Interruptor |
Función de interruptor DIP de 4 dígitos |
El DIP |
Función |
Configuración |
| 1 de la sección SW |
VLAN |
Activado |
OFF - Discapacitado |
| La primera parte |
Gestión de anillos |
Activado |
OFF - Discapacitado |
| SW 3 (que se actualizará) |
Red PoE de 250 millones de personas |
Activado |
OFF - Discapacitado |
| SW 4 (que se actualizará) |
Reinicio de PoE |
Activado |
OFF - Discapacitado |
| Indicadores LED: |
| - ¿ Qué pasa? |
Estado de la energía |
| Ethernet (por puerto): |
Enlace/Actividad |
| - ¿ Qué? |
Estado del PoE |
| Fibras: |
Puerto SFP de Gigabit: F17~F20 |
| Dimensiones (WxDxH): |
de una anchura superior o igual a: |
| Peso: |
1.2Kg |
| Encasillado: |
Cuadro de aluminio |
| Opciones de montaje: |
Se aplicará el método siguiente: |
| Características del software |
| Protocolos de despido |
Apoyo a STP/RSTP/MSTP/ERPSv2, agregación de enlaces |
| Soporte para transmisión múltiple |
Apoyar el IGMP Snooping V1/V2/V3, apoyar GMRP, GVMP,802.1Q |
| VLAN |
Apoya IEEE 802.1Q 4K VLAN, soporte QINQ, doble VLAN, |
| Gestión del tiempo |
SNPT |
| Cuotas de servicio |
Redirección basada en el flujo
Limitación de la tasa basada en el flujo
Filtración de paquetes basada en el flujo
8*Las colas de salida de cada puerto 802.1p/DSCP con asignación de prioridad
La calidad de servicio diferencial, marca de prioridad/nota
Algoritmo de programación de colas (SP, WRR, SP+WRR)
|
| LLA |
ACL de emisión basado en puerto
ACL basado en puertos y VLAN
Filtración de paquetes L2 a L4, que coincide con el primer mensaje de 80 bytes.
Proporcionar ACL basado en MAC, dirección MAC de destino, fuente IP, IP de destino, tipo de protocolo IP, puerto TCP/UDP, rango de puertos TCP/UDP y VLAN, etc.
|
| Gestión del PoE |
Límites de potencia total de la fuente de alimentación PoE
Asignación de potencia de salida PoE
Configuración de prioridad de salida de PoE
Estado de funcionamiento del PoE
Programación de la operación de PoE
|
| Mantenimiento de diagnóstico |
Apoyo para el espejo de puertos, Syslog, Ping |
| Función de gestión |
Apoyo a las aplicaciones CLI, WEB, SNMPv1/v2/v3, servidor Telnet para gestión, EEE, LLDP, servidor/cliente DHCP (IPv4/IPv6), nube/MQTT |
| Gestión de las alarmas |
Apoyar la salida de alarma de relé de una vía, RMON, TRAP |
| Seguridad |
Protección contra tormentas de transmisión, HTTPS/SSLv3, AAA y RADIUS, SSH2.0
Apoyo a la búsqueda por DHCP, Opción 82.802.1X acceso de seguridad,
Apoyar la gestión jerárquica del usuario, la lista de control de acceso ACL,
Apoyo a DDOS, filtro / vinculación MAC basado en puertos, agujeros negros MAC, protección de la fuente IP, aislamiento de puertos, límite de velocidad del mensaje ARP
|
| Características avanzadas de la capa 2+ |
Gestión de IPv4/IPv6
Ruta estática
|
| Las aprobaciones reglamentarias |
| ISO9001, CE, RoHS y FCC |
| En el caso de los vehículos de la categoría N1 y N2 |
| La norma EN 61000-3-2: 2006+A1: 2009+A2: 2009 también se aplica a los vehículos de motor. |
| Se aplicarán las disposiciones siguientes: |
| En el caso de los vehículos de la categoría N12010 |
| Se aplicará la norma IEC 61000-4-2:2008 (ESD) |
| Se aplicará la norma ISO/IEC 61000-4-3: 2010 (RS). |
| Se aplicará la norma IEC 61000-4-4: 2012 (EFT) |
| Se aplicará la norma IEC 61000-4-5: 2014 (Aumento de la velocidad) |
| Se aplicará la norma ISO/IEC 61000-4-6: 2013 (CS) en el caso de los vehículos de las categorías M1 y M2. |
| Se aplicará la norma IEC 61000-4-8: 2009 (PFMF) |
