Resumen general

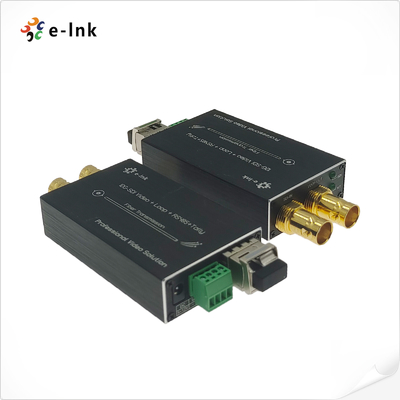

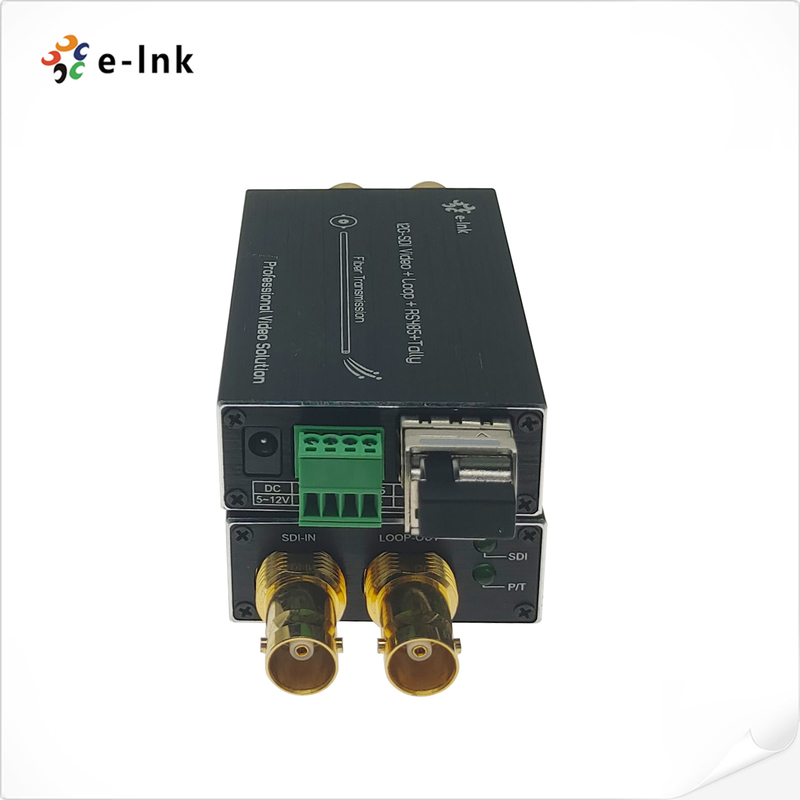

Conversor de fibra óptica de la serie LNK-M12G-1V1T1D Mini 12G-SDI
Este convertidor de fibra compacta admite:
- 1 canal 12G-SDI video ((con audio incorporado)
- 1 canal de señal Tally (para el control de la cámara / intercomunicador)
- 1 canal de datos bidireccionales RS485
Todas las señales se transmiten a través de un solo cable de fibra óptica, con monitoreo en tiempo real a través de un bucle 12G
la salida.
El conjunto de convertidores de vídeo por fibra de E-link 12G incluye un transmisor y un receptor, compatibles
con formatos de vídeo de alta resolución, incluidos:
- 4K/UltraHD (3840×2160@60Hz)
- 1080p, 1080i, 720p
Diseñado para transmisión, producción en vivo y sistemas AV profesionales, este mini convertidor asegura
transmisión fiable de señales a larga distancia con baja latencia.
Características
Apoya ST-2082-1 ((12G), ST-2081-1 ((6G), ST-424 ((3G), ST-292 ((HD) y ST-259 ((SD)
Directamente compatibles con sistemas de cámaras 12G/6G/3G-SDI
Bloques de Reclocker integrados a SMPTE Las tasas de 11,88 Gbps, 5,94 Gbps, 2,97 Gbps, 1,485 Gbps o
Dividir por 1,001 Subratos y 270 Mbps
la técnica WDM/CWDM/DWDM de fibra óptica;
Apoya 4K*2K ((3840*2160@60Hz), 1080P,1080I,720P.
Soporta Tally y RS485 hacia atrás
Apoya el intercambio en caliente y el enchufe en caliente

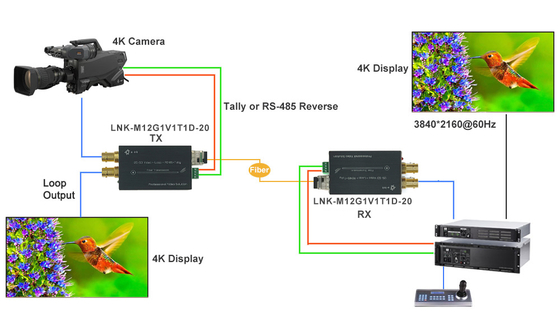

Aplicación
Indices técnicos
| Formaciones |
Apoya ST-2082-1 ((12G), ST-2081-1 ((6G), ST-424 ((3G), ST-292 ((HD) y ST-259 ((SD) |
| Compatible |
Compatible con DVB-ASI y AES10 (MADI) |
| Ingreso |
1 x 12G-SDI en BNC |
| Producción |
1 x fibra óptica LC |
| 1 x 12G-SDI en el circuito de BNC |
| Resolución apoyada |
El contenido de los productos incluidos en el anexo I del Reglamento (CE) n.o 765/2008 es el mismo que el contenido de los productos incluidos en el anexo II del Reglamento (CE) n.o 765/2008. |
| Rango de resolución |
Se aplicará el método siguiente: |
| Especificación del cable de entrada |
Se aplicarán las siguientes medidas: |
| Especificación del cable de salida |
Se aplicarán las siguientes medidas: |
| Tipo de datos |
Cuenta hacia atrás |
| Tipo de datos |
RS485 hacia atrás |
| Ancho de banda de transmisión óptica |
270 MHz 12 GHz |
| El poder |
5 a 15 VDC |
| Consumo de energía |
2 W (máximo) |
| Las dimensiones (LxWxH) |
Las demás partidas de la caja: |
| Temperatura de almacenamiento |
-40°C ≈ 80°C |
| Temperatura de funcionamiento |
-40°C ≈ 85°C |
Información sobre los pedidos
| Modelo |
Descripción |
| LNK-M12G- 1 V1T1D-20 |
Convertidor de fibra de tipo mini 12G-SDI con Tally, RS485 inverso y loop out, SMF, LC Fiber Connector 20KM, incluido el transmisor y el receptor, utilizado en pareja |
