Convertidor de fibra óptica 2G-SDI con Gigabit Ethernet y RS485 bidireccional de 2 canales
Descripción general
Convertidor de fibra óptica 12G-SDI serie LNK-12GSDI-1V2R1GE
Este convertidor de fibra óptica de alto rendimiento es compatible con:
- 1 canal de vídeo 12G-SDI (con audio integrado)
- 1 canal Gigabit Ethernet
- 2 canales de datos RS485 bidireccionales
Todas las señales se transmiten a través de un único cable de fibra óptica, con monitorización local a través de una salida de bucle 12G.
El conjunto de convertidores de vídeo sobre fibra E-link 12G incluye un transmisor y un receptor, compatible
con formatos de vídeo de alta resolución, incluyendo:
- 4K/UltraHD (3840×2160@60Hz)
- 1080p, 1080i, 720p
Ideal para broadcast profesional, producción en directo y transmisión de vídeo de alta calidad a largas distancias.
Características
Cada canal SDI incluye audio integrado de 8 canales
Reclocker integrado se bloquea a velocidades SMPTE de 11,88 Gbps, 5,94 Gbps, 2,97 Gbps, 1,485 Gbps o
Subtasas de división por 1,001 y 270 Mbps
Compatible con ST-2082-1(12G), ST-2081-1(6G), ST-424(3G), ST-292(HD) y ST-259(SD)
Compatible con 1 canal Ethernet 10/100/1000M
Técnica WDM/CWDM/DWDM de fibra óptica;
Compatible con 4K*2K(3840*2160@60Hz), 1080P, 1080I, 720P.

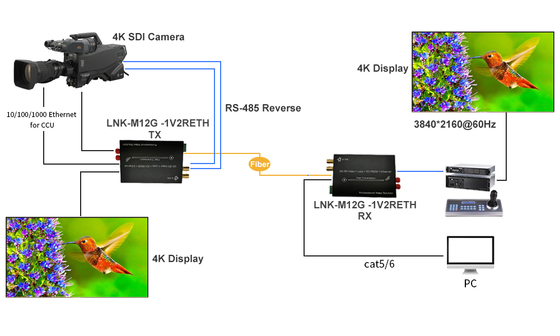

Aplicación
Índices técnicos
| Formatos |
Compatible con ST-2082-1(12G), ST-2081-1(6G), ST-424(3G), ST-292(HD) y ST-259(SD) |
| Compatible |
Compatible con DVB-ASI y AES10 (MADI) |
| Entrada |
1 x 12G-SDI en BNC |
| Salida |
2 x fibra óptica FC |
| 1 x salida de bucle 12G-SDI en BNC |
| Resolución admitida |
HDTV 4K*2K, 1080P, 1080I, 720P |
| Rango de resolución |
3840*2160@60Hz |
| Especificación del cable de entrada |
≤70m@12G SDI Belden 1694A |
| Especificación del cable de salida |
≤60m@12G SDI Belden 1694A |
| Ethernet |
10/100/1000Mbps |
| Tipo de datos |
RS485 bidireccional de 2 canales |
| Ancho de banda de transmisión óptica |
270MHz～12GHz |
| Alimentación |
12 VCC |
| Consumo de energía |
6 W (Máx.) |
| Dimensiones (LxAnxAl) |
117 x 80 x 24 (mm) |
| Temperatura de funcionamiento |
-10℃～70℃ |
| Temperatura de almacenamiento |
-40℃～85℃ |

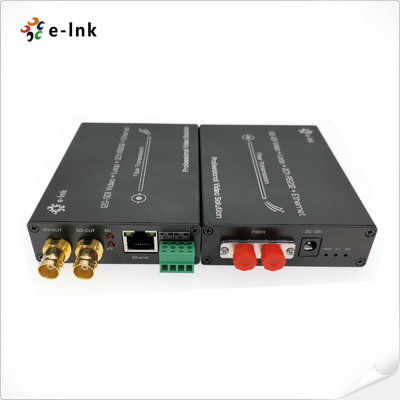

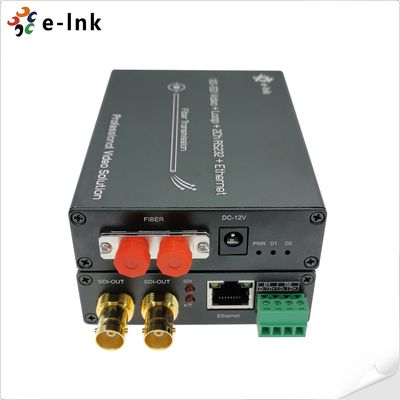

Panel
Conexión RS485
