Convertidores de Fibra Óptica Serie RS-232/422/485 Multi-Canal Industriales
Descripción general

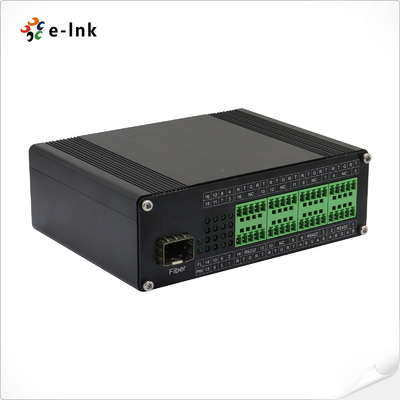

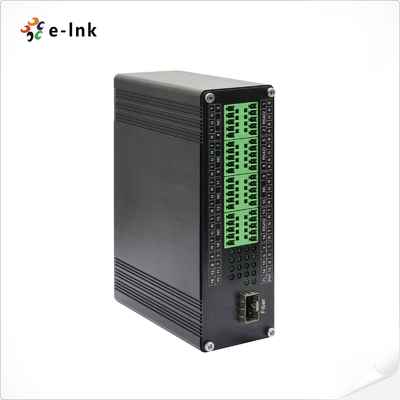

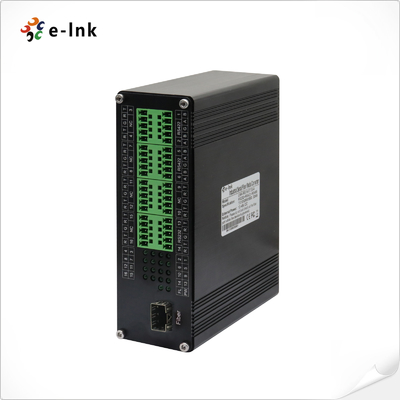

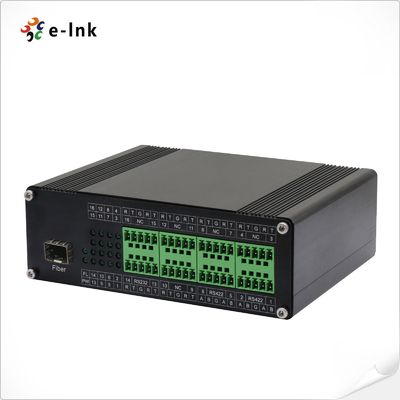

El Serie E-link LNK-IRS es un convertidor de fibra óptica RS232/RS485/RS422 multi-canal de grado industrial, diseñado para extender la comunicación serie hasta 2 km sobre fibra multimodo o 20 km sobre fibra monomodo.
Soporta de 4 a 16 canales RS232 o RS485, y de 2 a 8 canales RS422, con configuraciones de señal mixta flexibles como 8CH RS232 + 8CH RS485 o 8CH RS485 + 4CH RS422.
Con un diseño de montaje en riel DIN, asegura una fácil instalación en entornos industriales hostiles. La transmisión por fibra óptica elimina EMI, lazo de tierra, y interferencia de rayos, asegurando una alta fiabilidad de los datos, seguridad, y rendimiento.
Ideal para automatización industrial, control de procesos, iluminación escénica, y sistemas de gestión de tráfico.
Características
► Diseño sin ventilador y riel DIN para entornos industriales hostiles

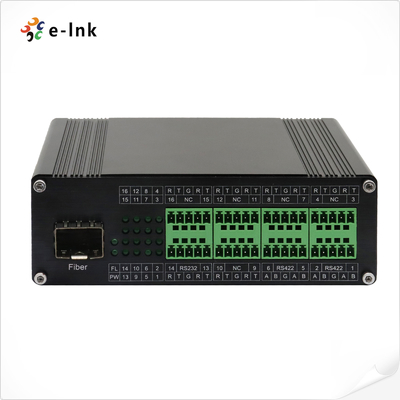

► Puerto serie bidireccional RS232/422/485 integrado (bloque de terminales)
► Admite puertos de datos serie multicanal: 4~16Ch RS232, 4~16Ch RS485 o 2~8Ch RS422
► Los datos serie son totalmente transparentes, la velocidad en baudios es auto-adaptable, no se requiere configuración
► Admite SFP, FC, SC o ST Multimodo 2Km, Monomodo 20Km
► Los datos serie de alta velocidad se pueden utilizar para la comunicación DMX512 en el control de iluminación escénica
► Admite voltaje de entrada 12 ~ 48VDC
► Admite protección contra polaridad inversa
► Carcasa de aluminio IP40
► Temperatura de funcionamiento de -40°C a 80°C (-40°F a 176°F)
► 5 años de garantía
Índices técnicos
| Interfaz óptica de fibra |
| Interfaz de fibra | SFP, FC, SC o ST |
| Requisito de cable | Multimodo: 50/125um, 62.5/125um
Monomodo: 9/125um |
| Puerto de fibra | 1 puerto de fibra |
| Distancia de transmisión | Multimodo: 2 km
Monomodo: 20 km |
| Longitud de onda | 1310nm/1490nm/1550nm |
| Interfaz serie RS232 |
| Interfaz física | Terminal de tornillo estándar industrial |
| Tipo de datos | Hasta 16Ch RS232 bidireccional |
| Señales RS-232 | TxD, RxD, GND |
| Distancia de línea del puerto serie (cobre) | 15 metros |
| Velocidad en baudios | 0 ~ 800 kbps |
| Interfaz serie RS422 |
| Interfaz física | Terminal de tornillo estándar industrial |
| Tipo de datos | Hasta 8Ch RS422 bidireccional |
| Señales RS-422 | Tx+, Tx-, Rx+, Rx-, GND |
| Distancia de línea del puerto serie (cobre) | 1000 metros |
| Velocidad en baudios | 0 ~ 800 kbps |
| Interfaz serie RS485 |
| Interfaz física | Terminal de tornillo estándar industrial |
| Tipo de datos | Hasta 16Ch RS485 bidireccional |
| Señales RS-485 | Data+, Data-, GND |
| Distancia de línea del puerto serie (cobre) | 1000 metros |
| Velocidad en baudios | 0 ~ 800 kbps |
| Requisitos de alimentación |
| Entrada de alimentación | 12~48VDC |
| Consumo de energía | <6W |

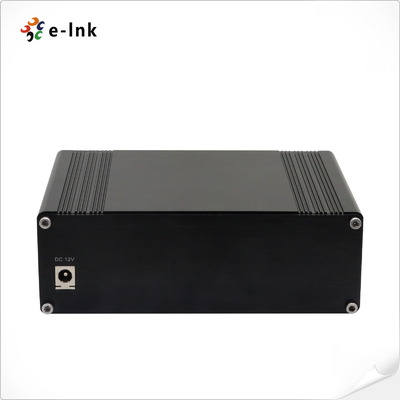

| Conector de alimentación | Bloque de terminales |
| Protección de energía | Protección contra polaridad inversa |
| Indicador LED |
| PWR | Fuente de alimentación |
| FL | Estado del enlace de fibra |
| Datos 1~16 | Señal de datos serie |
| Mecánico |
| Dimensiones (LxAnxAl) | 119 x 114 x 50 mm |
| Peso | 0.55KG |
| Carcasa | Carcasa de aluminio |
| Opciones de montaje | Montaje en riel DIN |
| Ambiental |
| Temperatura de trabajo | -40°C a 80°C (-40°F a 176°F) |
| Temperatura de almacenamiento | -40°C a 85°C (-40°F a 185°F) |
| Humedad de trabajo | 5%~95% (sin condensación) |
| MTBF | 216,388 horas |
| Aprobaciones regulatorias |
| EMI | FCC Parte 15, CISPR (EN55022) Clase A |
| EMS | EN61000-4-2 (ESD) Nivel 4, Criterios B
EN61000-4-3 (RS) Nivel 3, Criterios A
EN61000-4-4 (EFT) Nivel 3, Criterios A
EN61000-4-5 (Sobretensión) Nivel 3, Criterios B
EN61000-4-6 (CS) Nivel 3, Criterios A |
| Choque / Caída libre / Vibración | Choque: MIL-STD-810F Método 516.5
Caída libre: MIL-STD-810F Método 516.5
Vibración: MIL-STD-810F Método 514.5 C-1 y C-2 |
| Verde | Cumple con RoHS |
| Certificaciones: | FCC, CE |
