Datos del producto:
Pago y Envío Términos:
|
| El SDI entró: | Número de entrada: 4 | Optica: | Tipo: de un solo modo |
|---|---|---|---|
| Distancia de transmisión: | 20 km (Otra distancia opcional) | Entrada de energía: | 1A@12VDC |
| El SDI hizo salir: | Nivel de señal: 800 mV nominal | Temperatura de funcionamiento: | -10℃~+55℃ |

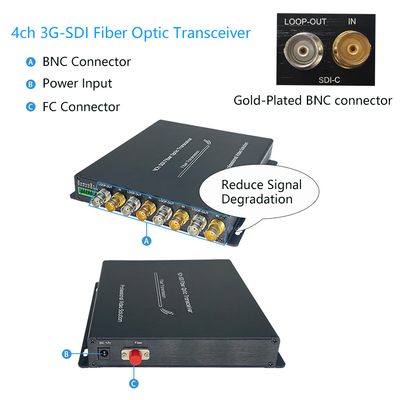

4 canales 3G-SDIConvertidor de fibra - ¿ Qué?el RS485 & Cuentas
Modulo SFP de vídeo SDI Ventajas
Transmisión de vídeo 3G/HD-SDI de 4 canales por fibra óptica
- Equalización automática del cable para garantizar la integridad de la señal
¢ Recloqueo automático 270Mbit/s - 1,48Gbit/s-3Gbit/s
Directamente compatible con sistemas de cámaras 3G/HD-SDI y soporte de salida 4Ch Loop
La transmisión larga hasta 20 km (12,5 millas) (Otra distancia opcional)
Apoya el recuento 4Ch
¢ Transmisión de nivel de transmisión digital sin compresión completa;
Apoya 1Ch hacia atrás RS485 y 4Ch Tally;
Modulo SFP de vídeo SDI Indices técnicos
| Ingreso SDI | SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI, DVB-SSI y Telecom/Datacom |
| 270Mbit/s - 1,48Gbit/s 3Gbit/s | |
| Número de entrada: 4 | |
| Pérdida de reflexión: > 15DB | |
| Equilibrio: 0-150m @3Gb/s | |
| Conector: BNC | |
| Optica | Canal: 1 |
| Tipo: de un solo modo | |
| Distancia de transmisión: 20 km (otras distancias opcionales) | |
| Pérdida de reflexión: > 15 dB | |
| Disminución: < 0,2 IU | |
| Conector: FC/UPC (SC, LC, ST opcional) | |
| Salida del SDI | Número de salida:4 |
| Nivel de señal: 800 mV nominal | |
| Tiempo de elevación/caída: indicación de 200ps | |
| Se aplicará el método siguiente: | |
| Pérdida de reflejo: > 15 dB | |
| Disminución: < 0,2 IU | |
| Conector: 75Ω BNC | |
| Datos obtenidos | 1Ch RS-485 (full/half duplex) y soporte para NRZ, RZI y Manchester |
| Máximo 57600bps para RS485 | |
| Conector: terminal de tornillo estándar para la industria | |
| 4C Total: A, B, C, D |
Convertidor de medios Ethernet industrialResumen general

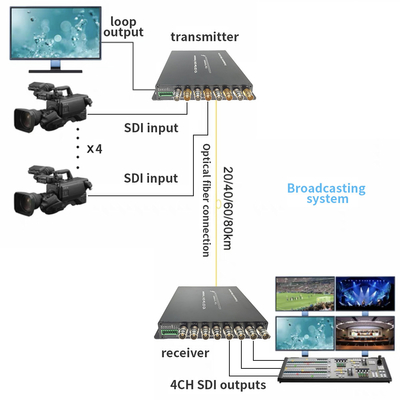

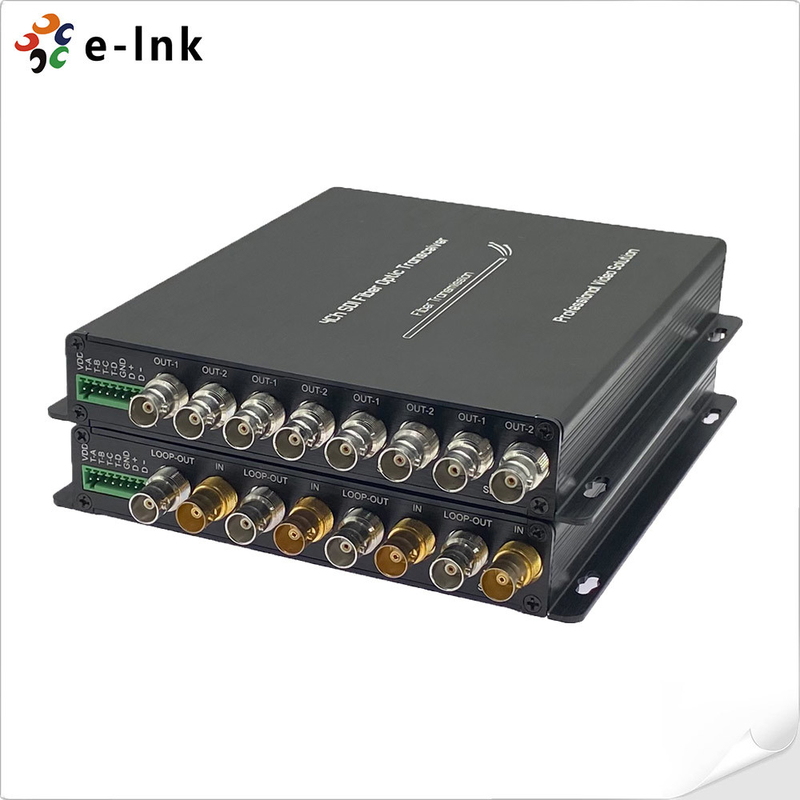

La serie LNK-3GSDI-4V1DT admite una señal de video de alta definición estándar HD/3G-SDI de 4 canales y una señal RS485 y Tally transmitida a través de un solo cable de fibra óptica.E-link 3G-SDI Video sobre convertidores de fibra incluye un transmisor y un receptor para la señal 1080P 3G-SDILos convertidores de fibra 3G-SDI de E-link pueden transmitir señales de vídeo 3G-SDI de 4-Ch a través de una sola fibra óptica y soportan salida de bucle, 4Ch Tally y hacia atrás RS485.La calidad de vídeo es de nivel de transmisión no comprimidoEs ampliamente utilizado en el campo de la radiodifusión.
Información sobre los pedidos
| Los datos de las pruebas de detección se deben incluir en la lista de pruebas de detección. | 4-Ch HD-SDI Video con salida de bucle + 1Ch hacia atrás RS485 + 4Ch Tally, SM 20km, FC, incluido 1 transmisor y 1 receptor, utilizado por parejas |
| El LNK-3GSDI-4V1D4T | 4-Ch 3G-SDI Video con salida en bucle + RS485 hacia atrás + 4Ch Tally, SM 20km, FC, incluido 1 transmisor y 1 receptor, utilizado por parejas |
