Datos del producto:
Pago y Envío Términos:
|
| Resolución: | pedazo 10 | Nivel de señal: | Se aplican las siguientes medidas: |
|---|---|---|---|
| longitud de onda SM estándar: | 1310nm, 1550nm | Longitud de onda de CWDM: | 1270~1610nm, 20nm de acuerdo con la UIT-T |
| Las dimensiones (LxWxH): | 58 X 21 x 20 milímetros | Temperatura de funcionamiento: | 0°C a 70°C (32°F a 158°F) |

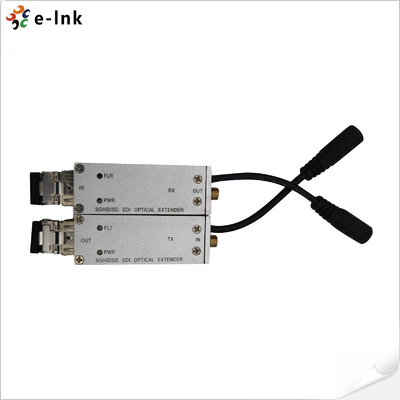

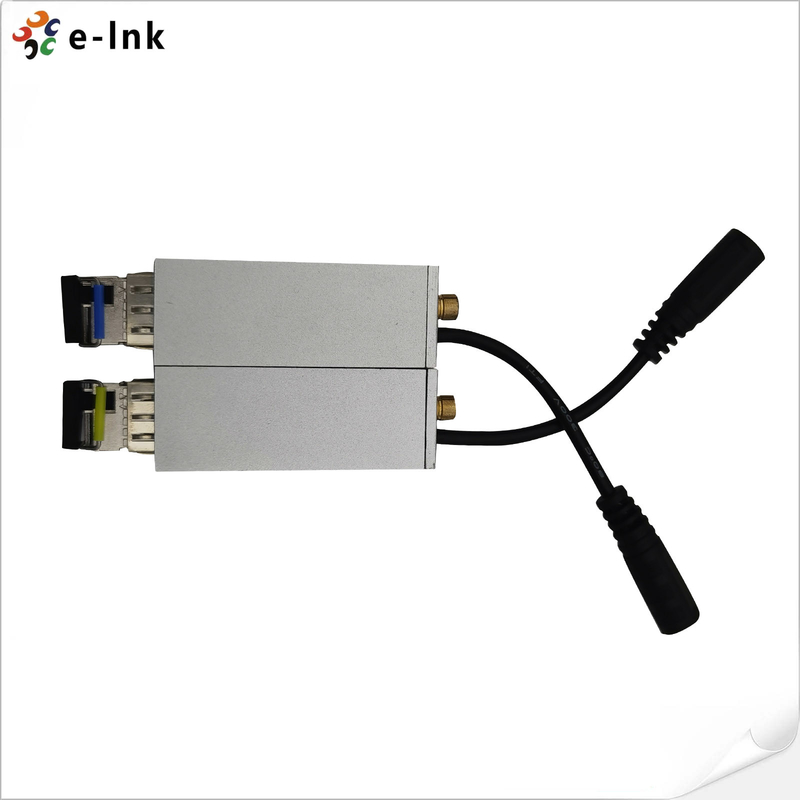

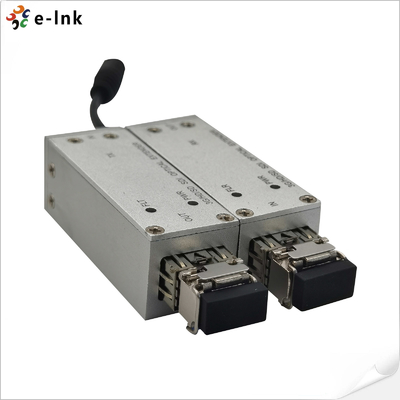

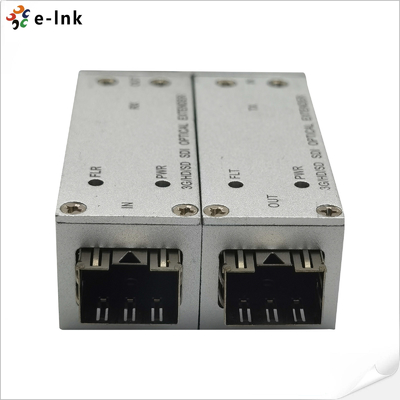

Microextensión óptica SMB 3G/HD/SD-SDI
Modulo SFP de vídeo SDI Ventajas
¢ reconocimiento automático de la señal 3G-SDI/HD-SDI/SD-SDI, sin necesidad de selección manual
Distancia de transmisión de hasta 120 km
La tecnología CWDM permite la transmisión de hasta 18 canales a través de una fibra
¢ Compatible con SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M, SMPTE344N
¢ Compatible con la norma DVB-ASI ((EN50083-9)
¢ Indicación conveniente del estado del LED. Indicador de enlace de fibra, potencia.
¢ Los placas de PCB son respetuosas con el medio ambiente (libres de Pb)
¢ Placa de PCB con diseño multicapa para garantizar una transmisión de señal estable y fiable
Modulo SFP de vídeo SDI Indices técnicos
| Ingreso SDI | |
| Estándar de vídeo | SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M (SDTI) y otras aplicaciones de la tecnología |
| Normas de señalización | SD-SDI ((270Mbps), HD-SDI ((1.485Gbps), 3G-SDI ((2.97Gbps) |
| Impedancia | 75Ω |
| Conector | PYME |
| Salida del SDI | |
| Nivel de la señal | Se aplicarán las siguientes medidas: |
| Tiempo de subida/caída | < 0,8 ns |
| Jitter HD-SDI | El número de unidades de radiofrecuencia en el sistema de radiofrecuencia de los Estados miembros es el siguiente: |
| Jiter de SDI | El número de unidades de control de la unidad de control de la unidad de control de la unidad de control de la unidad de control de la unidad de control de la unidad de control. |
| Impedancia | 75Ω |
| Conector | PYME |
| Interfaz óptica | |
| El SFP | Simplex LC, 3,125 Gbps. Distancia de transmisión ≤ 120 km |
| longitud de onda SM estándar | 1310nm, 1550nm |
| longitud de onda CWDM | 1270~1610nm, 20nm de acuerdo con la UIT-T |
| Rango de temperatura | 0 ~ 70 ̊C |
| Eléctrico | |
| El poder | 5VDC, 1A, para las máquinas de la categoría M2 |
| Consumo | < 5W |
| Indicador LED | |
| Término de uso | Estado del enlace de fibra (transmisor) |
| El FLR | Estado del enlace de fibra (receptor) |
| PWR | Estado de la potencia |
| Mecánica | |
| Las dimensiones (LxWxH) | de una anchura superior a 5 mm |
| Peso | 100 g por par |
| Cubierta | Cuadro de aluminio |
| Opciones de montaje | Escritorio |
Convertidor de medios Ethernet industrialResumen general
Sistema de transmisión de fibra óptica de micro extensor de la serie 3G-SDI/HD-SDI/SD-SDI de la serie LNK-M3G-SMB1V-20, que transmite una 3G-SDI, HD-SDI,Video digital de alta definición SD-SDI o una transmisión DVB-ASI a través de una fibra de modo único o multimodo que admita SMPTE424M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M (SDTI) estándares. Con su avanzada tecnología de transmisión de fibra óptica digital, no hay ajustes necesarios, simple de configurar y fácil de operar.La serie de micro extensores SDI utiliza una fuente de alimentación de 5 V con bajo consumo de energía.
Información sobre los pedidos
| Modelo | Descripción |
| En el caso de los vehículos de la categoría M3, el valor de los valores de los valores de los vehículos de la categoría M3 es el valor de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores. | SMB 3G/HD/SD-SDI Micro-Extender óptico, 1310/1550nm, Simplex LC, Modo único, 20KM incluyendo Transmisor y Receptor, utilizado por parejas |
