Datos del producto:
Pago y Envío Términos:
|
| Número de la parte: | El número de unidades de carga de las unidades de carga de las unidades de carga de las unidades de | Factor de forma: | Transmisor-receptor video de SFP |
|---|---|---|---|
| Tasa de datos: | 1.485 Gb/s | longitud de onda: | 1270~1610nm |
| Max. Distance: | 20 KM | Temperatura de funcionamiento: | 0°C a 70°C (32°F a 158°F) |

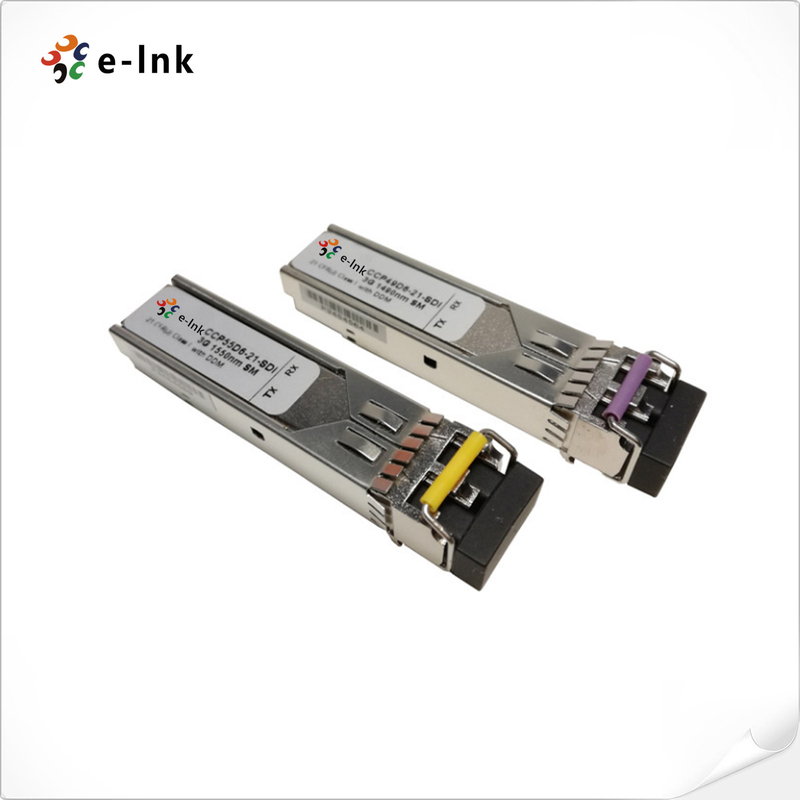

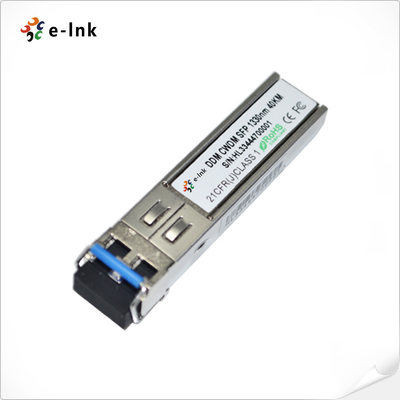

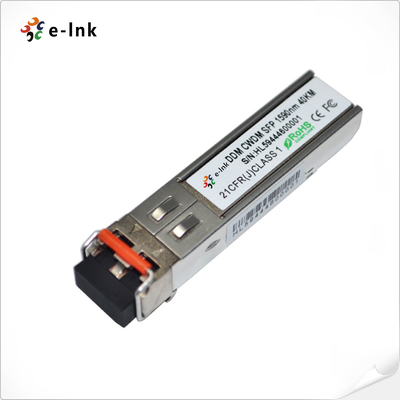

HD- Transceptor óptico SFP de vídeo digital de 20 km (MSA)
Modulo SFP de vídeo SDI Ventajas
Las características compatibles con el SMPTE 297-2006
Velocidad de 50 Mbps a 1.485 Gbps
Distancia de hasta 20 km para HD-SDI
¢ Apoyo a los patrones patológicos de vídeo para SD-SDI, HD-SDI
Transmisor DFB CWDM de 18 longitudes de onda
► SFP MSA compliant
Las funciones de diagnóstico digital disponibles a través de la interfaz I2C
Fuente de alimentación única +3,3 V
Consumo de energía bajo
¢ Compatible con la Directiva RoHS y libre de plomo
Modulo SFP de vídeo SDI Indices técnicos
| Las normas: | INF-8074i SFP (factor de forma pequeño) Transceptor |
| SFF-8472 Interfaz de monitoreo de diagnóstico para transmisor y receptor | |
| SMPTE 259M-2008 SDTV Interfaz digital de señal/datos en serie (SD-SDI) | |
| SMPTE 292M-2008 1.5 Gbps Interfaz de señal/datos en serie (HD-SDI) | |
| SMPTE 344M-2000 540 Mbps Interfaz digital en serie | |
| longitud de onda | 1270 ~ 1610 nm |
| Tipo de fibra | FMS |
| La distancia máxima. | 20 kilómetros |
| Componentes ópticos | DFB/PIN |
| Potencia del transmisor | -9 ~ 3 dBm |
| Proporción de extinción | > 9 dB |
| Sensibilidad del receptor | Se aplican las siguientes medidas: |
| Sobrecarga del receptor | > 3 dBm |
| Conector | LC doble |
| Monitoreo de diagnóstico digital (MDD) | Apoyo por defecto |
| Peso | 0.025Kg |
| Temperatura de funcionamiento | 0°C a 70°C (32°F a 158°F) |
| Temperatura de almacenamiento | -40 °C a 85 °C (-40 °F a 185 °F) |

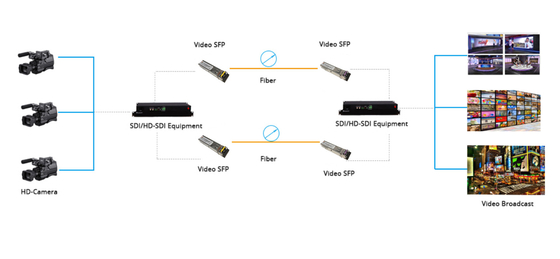

| Aplicación | SMPTE 292M (1.485Gb/s) |
| SMPTE 259M (270/360Mb/s) | |
| Convertidor de fibra HD-SDI/SD-SDI | |
| Routers y conmutadores de vídeo digital de alta densidad | |
| cámaras de transmisión, cámaras HD o sistemas de monitoreo | |
| El número de unidades | > 200 000 horas |
Convertidor de medios Ethernet industrialResumen general
E-link LNK-CWDM-SFP1G-XX20 es un módulo de transceptor óptico HD-SDI CWDM de alto rendimiento y rentable para aplicaciones de transmisión de video de largo alcance a través de fibra de modo único (SMF).Proporciona las velocidades de datos de 50Mbps a 1.485Gbps y está diseñado específicamente para un rendimiento robusto en presencia de patrones patológicos SDI para las tasas de serie SMPTE 259M, SMPTE 344M y SMPTE 292M.Proporciona la distancia máxima de transmisión de 20 km a través de fibra de modo único a 1Está disponible para los 18 canales CWDM de longitudes de onda de 1270 nm a 1610 nm,Esto ayuda al cliente a aumentar el ancho de banda de una infraestructura óptica de video existente sin añadir nuevas hebras de fibra. LNK-CWDM-SFP1G-XX420 es compatible con la MSA.
Información sobre los pedidos
| Modelo | Descripción |
| Se aplican las siguientes medidas: | 1Transceptor óptico de vídeo SFP de 5 Gb/s SDI CWDM, 1270 nm, 20 km, LC, DDMI, MSA |
| Se aplican las siguientes medidas: | 1Transceptor óptico de vídeo SFP de 5 Gb/s SDI CWDM, 1290 nm, 20 km, LC, DDMI, MSA |
| Se aplicará el método de ensayo de la norma de la norma de la norma de la norma de la norma. | 1Transceptor óptico de vídeo SFP de.5Gb/s SDI CWDM, 1310nm, 20km, LC, DDMI, MSA |
| Se aplicará el método de ensayo de la información de los datos. | 1Transceptor óptico de vídeo SFP de.5Gb/s SDI CWDM, 1330nm, 20km, LC, DDMI, MSA |
| Los datos de los datos de las unidades de control de las unidades de control de las unidades de control de las unidades de control de las unidades de control de las unidades de control de las unidades de control de las unidades de control de las unidades de control. | 1Transceptor óptico de vídeo SFP de.5Gb/s SDI CWDM, 1350nm, 20km, LC, DDMI, MSA |
| Se aplicará el método de ensayo de la información de los datos de los datos de los datos de los datos. | 1.5Gb/s Transceptor óptico de vídeo SFP SDI CWDM, 1370nm, 20km, LC, DDMI, MSA |
| Los datos de las pruebas de seguridad de los equipos de ensayo se deben incluir en la lista de datos de ensayo de los equipos de ensayo. | 1Transceptor óptico de vídeo SFP de 5 Gb/s SDI CWDM, 1390 nm, 20 km, LC, DDMI, MSA |
| Los datos de las pruebas de seguridad de los equipos de ensayo se deben incluir en la lista de datos de ensayo de los equipos de ensayo. | 1Transceptor óptico de vídeo SFP de 5 Gb/s SDI CWDM, 1410 nm, 20 km, LC, DDMI, MSA |
| Se aplican las siguientes medidas: | 1.5Gb/s Transceptor óptico de vídeo SFP SDI CWDM, 1430nm, 20km, LC, DDMI, MSA |
| Los datos de los datos de los equipos de ensayo de los equipos de ensayo de los equipos de ensayo de los equipos de ensayo de los equipos de ensayo de los equipos de ensayo de los equipos de ensayo de los equipos de ensayo de los equipos de ensayo. | 1.5Gb/s Transceptor óptico de vídeo SFP SDI CWDM, 1450nm, 20km, LC, DDMI, MSA |
| Se aplicará el método de ensayo de la información de los datos de los datos de los datos de los datos. | 1.5Gb/s Transceptor óptico de vídeo SFP SDI CWDM, 1470nm, 20km, LC, DDMI, MSA |
| Los datos de las pruebas de seguridad de los equipos de ensayo se deben incluir en la lista de datos de ensayo de los equipos de ensayo. | 1Transceptor óptico de vídeo SFP de.5Gb/s SDI CWDM, 1490nm, 20km, LC, DDMI, MSA |
| Los datos de las pruebas de seguridad de los equipos de ensayo se deben incluir en la lista de datos de ensayo de los equipos de ensayo. | 1Transceptor óptico de vídeo SFP de 5 Gb/s SDI CWDM, 1510nm, 20 km, LC, DDMI, MSA |
| Se aplicará el método de ensayo de la información de los datos de los datos de los datos de los datos. | 1Transceptor óptico de vídeo SFP de 5 Gb/s SDI CWDM, 1530 nm, 20 km, LC, DDMI, MSA |
| Se aplicará el procedimiento de ensayo de la norma de la norma de la norma de la norma de la norma de la norma de la norma. | 1Transceptor óptico de vídeo SFP de 5 Gb/s SDI CWDM, 1550 nm, 20 km, LC, DDMI, MSA |
| Se aplicará el método de ensayo de las señales de radio. | 1Transceptor óptico de vídeo SFP de 5 Gb/s SDI CWDM, 1570 nm, 20 km, LC, DDMI, MSA |
| Se aplican las siguientes medidas: | 1Transceptor óptico de vídeo SFP de 5 Gb/s SDI CWDM, 1590 nm, 20 km, LC, DDMI, MSA |
| Se aplicará el procedimiento de ensayo de la norma de calidad de los productos. | 1Transceptor óptico de vídeo SFP de.5Gb/s SDI CWDM, 1610nm, 20km, LC, DDMI, MSA |
