Datos del producto:
Pago y Envío Términos:
|
| Número de la parte: | El número de unidades de carga de las unidades de carga de las unidades de carga de las unidades de | Factor de forma: | Transmisor-receptor video de SFP |
|---|---|---|---|
| Tasa de datos: | 3 Gb/s | longitud de onda: | 1270~1610nm |
| Max. Distance: | 60 KILÓMETROS | Temperatura de funcionamiento: | 0°C a 70°C (32°F a 158°F) |

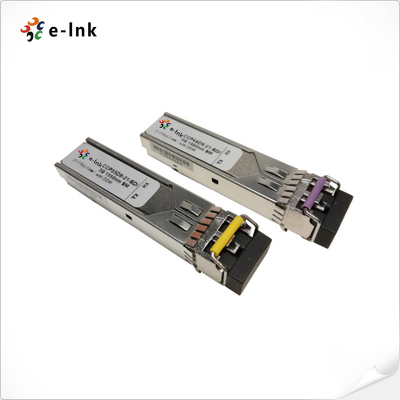

3G-SDI CWDM 1270 ~ 1610nm 60km Vídeo digital SFP Transceptor óptico (MSA)
Modulo SFP de vídeo SDI Ventajas
Las características compatibles con el SMPTE 297-2006
Velocidad de 50 Mbps a 2,97 Gbps
Distancia de hasta 60 km para 3G-SDI
¢ Apoyo a los patrones patológicos de vídeo para SD-SDI, HD-SDI y 3G-SDI
Transmisor DFB CWDM de 18 longitudes de onda
► Hot-plug gable SFP footprint
► SFP MSA compliant
Las funciones de diagnóstico digital disponibles a través de la interfaz I2C
Fuente de alimentación única +3,3 V
Consumo de energía bajo
¢ Compatible con las normas de la OHS y libre de plomo
Modulo SFP de vídeo SDI Indices técnicos
| Las normas: | INF-8074i SFP (factor de forma pequeño) Transceptor |
| SFF-8472 Interfaz de monitoreo de diagnóstico para transmisor y receptor | |
| SMPTE 259M-2008 SDTV Interfaz digital de señal/datos en serie (SD-SDI) | |
| SMPTE 292M-2008 1.5 Gbps Interfaz de señal/datos en serie (HD-SDI) | |
| SMPTE 344M-2000 540 Mbps Interfaz digital en serie | |
| SMPTE 424M-2006 3Gbps Interfaz serie de señal y datos (3G-SDI) | |
| longitud de onda | 1270 ~ 1610 nm |
| Tipo de fibra | FMS |
| La distancia máxima. | 60 kilómetros |
| Componentes ópticos | DFB/APD (Departamento de Desarrollo y Desarrollo) |
| Potencia del transmisor | -2 ~ 4 dBm |
| Proporción de extinción | > 5 dB |
| Sensibilidad del receptor | Se aplican las siguientes medidas: |
| Sobrecarga del receptor | > 10 dBm |
| Conector | LC doble |
| Monitoreo de diagnóstico digital (MDD) | Apoyo por defecto |
| Peso | 0.025Kg |
| Temperatura de funcionamiento | 0°C a 70°C (32°F a 158°F) |
| Temperatura de almacenamiento | -40 °C a 85 °C (-40 °F a 185 °F) |
| Aplicación | SMPTE 424M (2.97Gb/s) |
| SMPTE 292M (1.485Gb/s) | |
| SMPTE 259M (270/360Mb/s) | |
| Conversor de fibra 3G-SDI/HD-SDI/SD-SDI | |
| Routers y conmutadores de vídeo digital de alta densidad | |
| cámaras de transmisión, cámaras HD o sistemas de monitoreo | |
| El número de unidades | > 200 000 horas |
Convertidor de medios Ethernet industrialResumen general

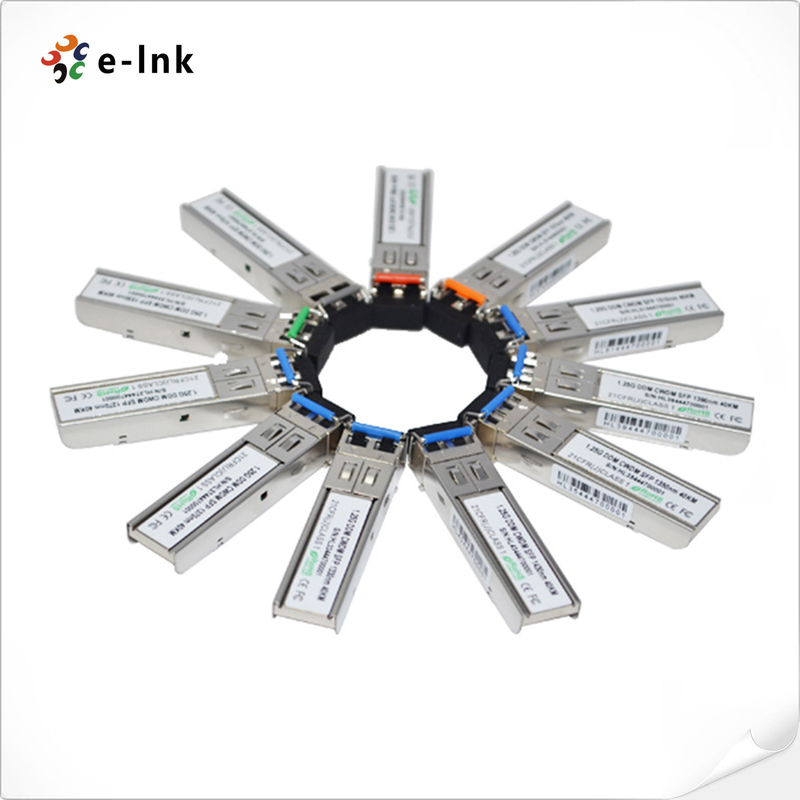

E-link LNK-CWDM-SFP3G-XX60 es un módulo de transceptor óptico 3G-SDI CWDM de alto rendimiento y rentable para aplicaciones de transmisión de video de largo alcance a través de fibra de modo único (SMF).Proporciona las velocidades de datos de 50Mbps a 2.97Gbps y está específicamente diseñado para un rendimiento robusto en presencia de patrones patológicos SDI para las tasas de serie SMPTE 259M, SMPTE 344M, SMPTE 292M y SMPTE 424M.Proporciona la distancia máxima de transmisión de 60 km a través de fibra de modo único a 3Gbps señales patológicasEstá disponible para los 18 canales CWDM de longitudes de onda de 1270 nm a 1610 nm,Esto ayuda al cliente a aumentar el ancho de banda de una infraestructura óptica de video existente sin añadir nuevas hebras de fibra. LNK-CWDM-SFP3G-XX60 es compatible con la MSA.
Este módulo SFP de video 3G SDI CWDM es un producto láser de clase I según los estándares FDA / CDRH e IEC-60825.
Información sobre los pedidos
| Modelo | Descripción |
| Se aplican las siguientes medidas: | Transceptor óptico de vídeo SFP de 3 Gb/s SDI CWDM, 1270nm, 60km, LC, DDMI, MSA |
| Se aplican las siguientes medidas: | Transceptor óptico de vídeo SFP de 3 Gb/s SDI CWDM, 1290 nm, 60 km, LC, DDMI, MSA |
| Los datos de los datos de los equipos de control de velocidad y de los equipos de control de velocidad deben estar disponibles en el formato siguiente: | Transceptor óptico de vídeo SFP de 3 Gb/s SDI CWDM, 1310nm, 60km, LC, DDMI, MSA |
| Se aplican las siguientes medidas: | Transceptor óptico de vídeo SFP de 3 Gb/s SDI CWDM, 1330nm, 60km, LC, DDMI, MSA |
| Se aplicará el método de ensayo de la prueba de la velocidad. | Transceptor óptico de vídeo SFP de 3 Gb/s SDI CWDM, 1350 nm, 60 km, LC, DDMI, MSA |
| Se aplican las siguientes medidas: | Transceptor óptico de vídeo SFP de 3 Gb/s SDI CWDM, 1370nm, 60km, LC, DDMI, MSA |
| Los datos de las pruebas de detección se deben incluir en la lista de pruebas de detección. | Transceptor óptico de vídeo SFP de 3 Gb/s SDI CWDM, 1390nm, 60km, LC, DDMI, MSA |
| Los datos de los datos de las unidades de control de las unidades de control de las unidades de control de las unidades de control de las unidades de control de las unidades de control de las unidades de control de las unidades de control de las unidades de control. | Transceptor óptico de vídeo SFP de 3 Gb/s SDI CWDM, 1410 nm, 60 km, LC, DDMI, MSA |
| Los datos de las pruebas de detección se deben incluir en el anexo I del presente Reglamento. | Transceptor óptico de vídeo SFP de 3 Gb/s SDI CWDM, 1430nm, 60km, LC, DDMI, MSA |
| Se aplicará el método de ensayo de la prueba de la velocidad. | Transceptor óptico de vídeo SFP de 3 Gb/s SDI CWDM, 1450 nm, 60 km, LC, DDMI, MSA |
| Se aplican las siguientes medidas: | Transceptor óptico de vídeo SFP de 3 Gb/s SDI CWDM, 1470nm, 60km, LC, DDMI, MSA |
| Se aplican las reglas siguientes: | Transceptor óptico de vídeo SFP de 3 Gb/s SDI CWDM, 1490nm, 60km, LC, DDMI, MSA |
| Los datos de las pruebas de seguridad de los equipos de ensayo se deben incluir en la lista de datos de ensayo de los equipos de ensayo. | Transceptor óptico de vídeo SFP de 3 Gb/s SDI CWDM, 1510nm, 60km, LC, DDMI, MSA |
| Se aplican las siguientes medidas: | Transceptor óptico de vídeo SFP de 3 Gb/s SDI CWDM, 1530 nm, 60 km, LC, DDMI, MSA |
| Se aplican las siguientes medidas: | Transceptor óptico de vídeo SFP de 3 Gb/s SDI CWDM, 1550 nm, 60 km, LC, DDMI, MSA |
| Se aplican las siguientes condiciones: | Transceptor óptico de vídeo SFP de 3 Gb/s SDI CWDM, 1570nm, 60km, LC, DDMI, MSA |
| Se aplican las siguientes medidas: | Transceptor óptico de vídeo SFP de 3 Gb/s SDI CWDM, 1590nm, 60km, LC, DDMI, MSA |
| El número de unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga. | Transceptor óptico de vídeo SFP de 3 Gb/s SDI CWDM, 1610nm, 60km, LC, DDMI, MSA |
