Datos del producto:
Pago y Envío Términos:
|
| Interfaz de la fibra: | LC a una cara | Distancia de transmisión: | 20 kilómetros |
|---|---|---|---|
| longitud de onda: | 1310nm/1550nm | Temperatura de funcionamiento: | -20℃~+70℃ |
| Tamaño: | 19 2U Rack | Peso: | 11.5 kg/pareja |
| Resaltar: | Extensor de fibra óptica 6Ch 3G-SDI,Extensor de fibra óptica 2Ch 3G-SDI,Extensor de fibra óptica 8Ch 3G-SDI |
||

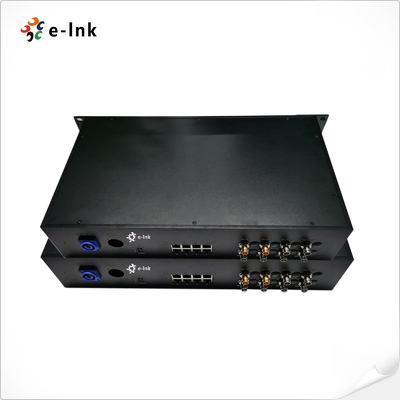

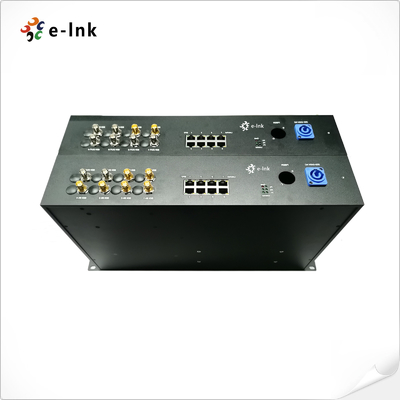

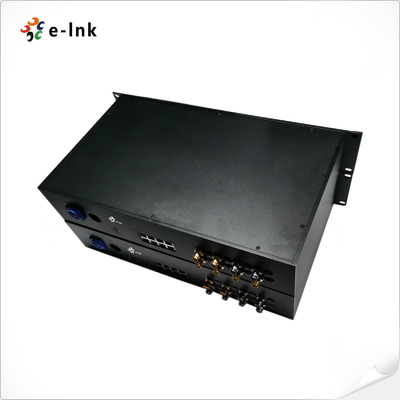

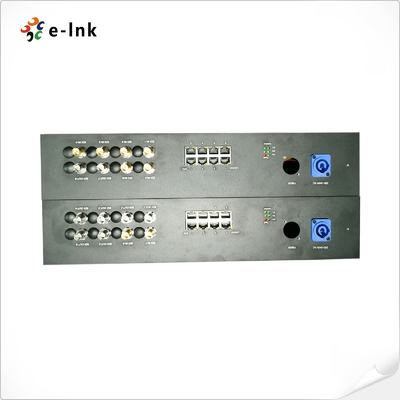

8 Ch Gigab- ¿ Qué?t PoE + 6Ch 3G-SDI hacia adelante + 2Ch 3G-SDI hacia atrás extensor de fibra óptica
Extensión de fibra SDIr yVentajas
8Ch Gigabit PoE + 6Ch 3G-SDI hacia adelante + 2Ch 3G-SDI hacia atrás a través de una sola fibra
Compatible con el 3G-SDI, HD-SDI, SD-SDI, DVB-AST
¢ Ancho de banda de 19,4 Mb/s a 2,97 Gb/s
Recuperación de reloj SMPTE 424M (2.97Gb/s)
Apoya todos los estándares populares para el transporte de video digital como SMPTE 424M, SMPTE 292M y SMPTE 259M, SMPTE 297M que trabajan en 3G-SDI, HD-SDI, SD-SDI, ASI, respectivamente.
El sistema CWDM integrado, módulos SFP para cada ruta
Apoyar la ecualización automática de cables basada en la velocidad de datos detectada
Los indicadores de estado LED controlan los parámetros críticos
Extensor de fibra SDI Indices técnicos
| El video | |
| Interfaz de vídeo | El BNC |
| Impedancia de entrada/salida de vídeo | 75Ω |
| Válvula de entrada/salida de vídeo | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Tasa de bits de vídeo | Máximo 3,2 Gb/s |
| Ganancia diferencial (10%~90% APL) | < 1% |
| Estándar SDI de vídeo | 270 Mbps (SD-SDI), 1.485 Gbps/M (HD-SDI) |
| SMPTE425M3Gb/s Mapeo ((3G-SDI) | |
| SMPTE424M 3Gb/s interfaz seria ((3G-SDI | |
| Entrada de vídeo | 6 Canal 3G-SDI |
| Salida de vídeo | 2 Canal 3G-SDI |
| Conexión Ethernet | |
| Las normas | Las condiciones de los requisitos de seguridad de las instalaciones deben ser las siguientes: |
| Alimentación por Ethernet | IEEE 802.3af: PoE 48V CC, máximo 15.4 vatios, 350mA |
| Tasa de fecha | 10/100/1000Mpbs |
| Conector | 8 x RJ45 |
| Máxima potencia por puerto | RJ45 puerto 1 ~ puerto 8 (30W máximo por puerto) |
| Eléctrico | |
| Entrada de energía | Las medidas de seguridad se aplicarán en el caso de los vehículos de la categoría M1 y M2. |
| Consumo de energía | < 15 W |
| Indicador LED | |
| PWR | Fuente de alimentación |
| SDI 1 ~ 8 | Señal 3G-SDI |
| Acción | Señales Ethernet RJ45 |
| Enlace | Estado del enlace |
| Mecánica | |
| Cubierta | Casilla de metal |
| Opciones de montaje | De montaje en bastidor |
Convertidor de medios Ethernet industrialResumen general
LNK-3GSDI-6FV2BV8GP es compatible con 8Ch Gigabit PoE + 6Ch Forward 3G-SDI + 2Ch Backward 3G-SDI a través de una sola transmisión de fibra.HD-SDI (1).485Gbps), 3G-SDI(2.97Gbps) por fibra única sobre calidad de transmisión. Los 8 puertos POE cumplen con el estándar 802.3af / 802.3at con Ethernet 10/100/1000M. La red proporciona una conexión perfecta,y el puerto de alimentación PoE puede detectar y alimentar automáticamente los dispositivos alimentados que cumplen con la IEEE802El dispositivo no POE no detecta inteligentemente ninguna energía y sólo transmite datos.
Dado que las señales ópticas no se ven afectadas por el ruido electromagnético, LNK-3GSDI-6FV2BV8GP hace que su sistema sea más confiable y seguro.Es una buena solución para cualquier sistema de vigilancia HD o aplicación de transmisión en vivoConsiderando todo, LNK-3GSDI-6FV2BV8GP empuja los límites del CCTV coaxial convencional o sistema de transmisión a un nivel completamente nuevo y le permite extender las distancias de transmisión hasta 20 km.
Información sobre los pedidos
| Modelo | Descripción |
| El LNK-3GSDI-6FV2BV8GP | 8Ch Gigabit PoE + 6Ch 3G-SDI hacia adelante + 2Ch 3G-SDI hacia atrás Extensor de fibra óptica, modo único, fibra única, 20KM, 19 ′′ 2U montaje en bastidor |
