Datos del producto:
Pago y Envío Términos:
|
| Interfaz de la fibra: | LC a una cara | Distancia de transmisión: | 20 kilómetros |
|---|---|---|---|
| longitud de onda: | 1310nm/1490nm//1550nm | Temperatura de funcionamiento: | -20℃~+70℃ |
| Dimensiones (WxDxH): | 85 x 70 x 30 mm | Peso: | 1.1KG/pair |
| Resaltar: | 1 Ch extensor de fibra Ethernet 100M,1 Ch extensor de fibra BIDI RS422 |
||
1Ch BIDI 3G-SDI Video + 2Ch Audio analógico hacia atrás + 1Ch BIDI RS422 + 1Ch 100M Ethernet + 1Ch Contador hacia atrás + 1Ch Sincronización de tres niveles analógicos hacia atrássobre el extensor de fibra
Extensión de fibra SDIr yVentajas
1Ch BIDI 3G-SDI Video + 2Ch Audio analógico hacia atrás + 1Ch BIDI RS422 + 1Ch Ethernet 100M + 1Ch Tally hacia atrás + 1Ch Sincronización de tres niveles analógicos hacia atrás en una fibra
Compatible con HD-SDI, SD-SDI y DVB-AST
¢ Ancho de banda de 19,4 Mb/s a 2,97 Gb/s
Recuperación de reloj SMPTE 424M (2.97Gb/s)
Apoya todos los estándares populares para el transporte de video digital como SMPTE 424M, SMPTE 292M y SMPTE 259M, SMPTE 297M que trabajan en 3G-SDI, HD-SDI, SD-SDI, ASI, respectivamente.
El sistema CWDM integrado, módulos SFP para cada ruta
Apoyar la ecualización automática de cables basada en la velocidad de datos detectada
Los indicadores de estado LED controlan los parámetros críticos
Extensor de fibra SDI Indices técnicos
| Video 3G-SDI | |
| Interfaz de vídeo | El BNC |
| Impedancia de entrada/salida de vídeo | 75Ω |
| Válvula de entrada/salida de vídeo | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Tasa de bits de vídeo | Máximo 3,2 Gb/s |
| Ganancia diferencial (10%~90% APL) | < 1% |
| Estándar SDI de vídeo | 270 Mbps (SD-SDI), 1.485 Gbps/M (HD-SDI) |
| SMPTE425M3Gb/s Mapeo ((3G-SDI) | |
| SMPTE424M 3Gb/s interfaz seria ((3G-SDI | |
| Entrada de vídeo | 1Ch SDI IN + 1Ch SDI OUT en el TX |
| Salida de vídeo | 1Ch SDI IN + 1Ch SDI OUT en RX |
| A. No- ¿ Qué? | |
| Interfaz de audio | 3.5mm Jack también. |
| Formato de audio | @48KHz |
| Entrada de audio | 1Ch Audio IN o 1Ch Mic + 1Ch Audio OUT en TX |
| Salida de audio | 1Ch Audio IN o 1Ch Mic + 1Ch Audio OUT en RX |
| Datos de serie RS422/485 | |
| Interfaz física | Terminal de tornillo estándar para el sector industrial |
| Tipo de datos | Las condiciones de los sistemas de control de velocidad se determinarán en función de las características de los sistemas de control. |
| Apoyo a la frecuencia/tasa |
Max. 115200bps para el RS422 Max. 115200bps para el RS485. |
| El BER | < 10 ¢ 9 |
| T.el aliado | |
| Interfaz Tally | Terminal de tornillo estándar para el sector industrial |
| Tipo de carga del LED | Puede conducir el indicador LED directamente |
| Entrada de recuento | Tally-2+; Tally-2 - |
| Producción de recuento | Tally-1+; Tally-1 - |
| Conexión Ethernet | |
| Interfaz | 1 x 10/100BASE-TX RJ45 |
| Modo de trabajo | Negociación automática por defecto |
| Sincronización analógica de tres niveles | |
| Interfaz de sincronización | 75Ω BNC |
| Sincronización | Reaparición negra analógica / SDTV de dos niveles / HDTV de tres niveles |
| Señales | Sincronización analógica de tres niveles SMPTE ST 274, ST 276 |
| Pérdida de retorno | 46.5 dB a 10 MHz |
| Ingreso | Sincronización 1Ch en + 1Ch Sincronización de TX |
| Producción | Sincronización 1Ch en + 1Ch Sincronización OUT en RX |
| Eléctrico | |
| Entrada de energía | El valor de las emisiones de CO2 será el siguiente: |
| Consumo de energía | < 6W |
| Mecánica | |
| Cubierta | Cuadro de aluminio |
| Opciones de montaje | Montado en pared o en escritorio |
Convertidor de medios Ethernet industrialResumen general

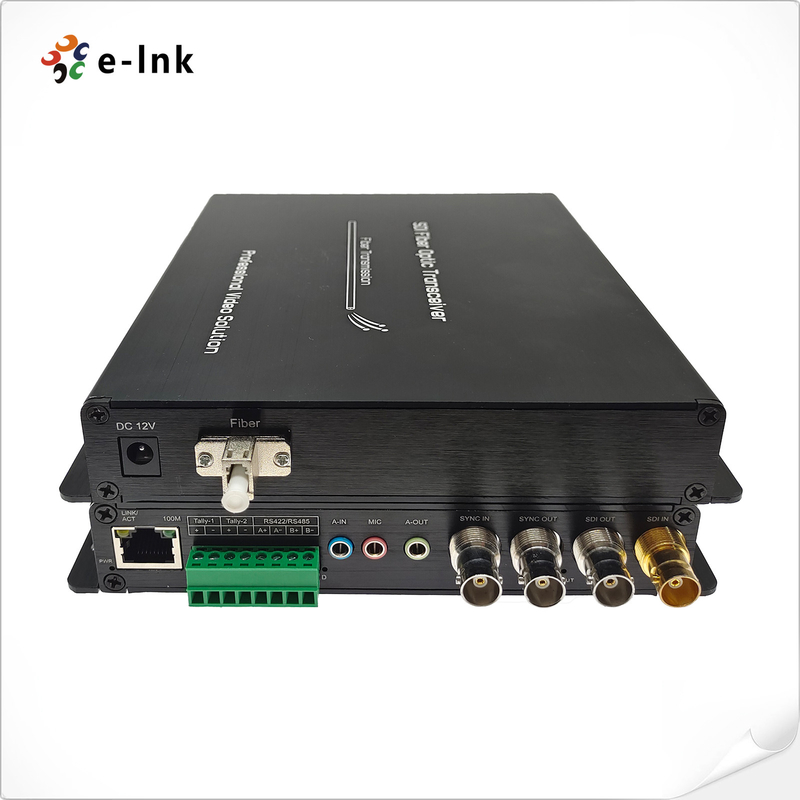

El extensor de fibra 3G-SDI de E-link LNK-3G2V2BA2D1E1T1S proporciona la transmisión de 1Ch BIDI 3G-SDI Video, 2Ch Audio analógico hacia atrás, 1Ch BIDI RS422, 1Ch 100M Ethernet,Sincronización de tres niveles analógicos y 1Ch hacia atrás a través del convertidor de fibra, incluyendo 1 transmisor y 1 receptor, utilizados por pares sobre cables ópticos de modo único.Este convertidor de fibra óptica 3G-SDI permite un alto rendimiento óptico y un brillante procesamiento de vídeo HD en tiempo realLas interfaces IP pueden aumentar drásticamente la escalabilidad y la compatibilidad con todos los sistemas de red modernos de gama alta.
Información sobre los pedidos
| Modelo | Descripción |
| El LNK-3G2V2BA2D1E1T1S | 1Ch BIDI 3G-SDI Video + 2Ch Audio analógico hacia atrás + 1Ch BIDI RS422 + 1Ch 100M Ethernet + 1Ch Tally hacia atrás + 1Ch Sincronización de tres niveles analógicos hacia atrás a través de convertidor de fibra, SMF, LC, 20KM,incluyendo 1 transmisor y 1 receptor, utilizado por parejas |
