Datos del producto:
Pago y Envío Términos:
|
| Interfaz de la fibra: | LC a una cara | Distancia de transmisión: | los 550m-20Km |
|---|---|---|---|
| longitud de onda: | 1310nm/1550nm | Temperatura de funcionamiento: | -20℃~+70℃ |
| Dimensiones (WxDxH): | 19inch 1U (483 x 220 x 44.45m m) | Peso: | 7KG/pair |
| Resaltar: | Extensor sin comprimir de CWDM,3G-SDI sobre extensor de fibra única,Extensor SDI sobre fibra montado en rack |
||

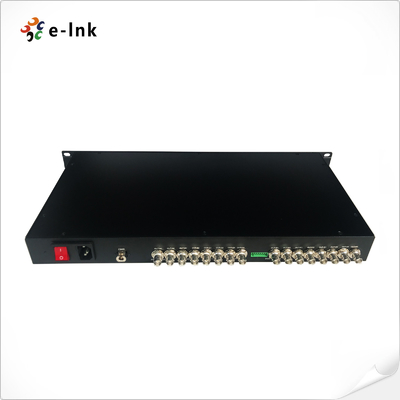

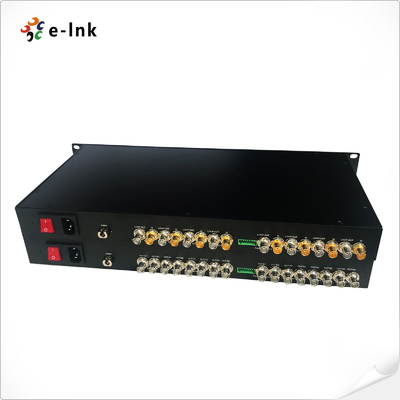

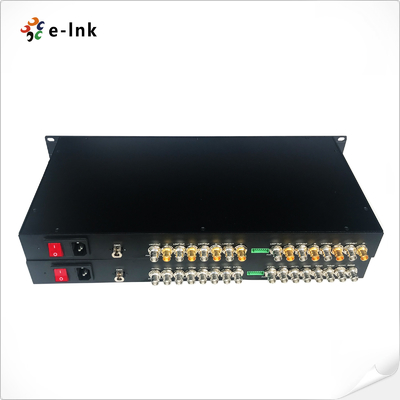

1U SD/HD/3G-SDI de 8 canales montable en rack sobre extensor sin comprimir de fibra única CWDM
Extensión de fibra DVIr yVentajas
Transmisión de vídeo SD/HD/3G-SDI de 8 canales por fibra óptica
- Equalización automática del cable para garantizar la integridad de la señal
¢ Recloqueo automático 270Mbit/s - 1,48Gbit/s - 3Gbit/s
- Directamente compatible con los sistemas de cámaras 3G-SDI y soporta protocolos de datos RS-485 invertidos
Capacidad de transmisión larga de al menos 10 km (6,2 millas), hasta 120 km
Input de potencia del bloque terminal para aplicaciones industriales
Apoya el intercambio y el enchufe en caliente
¢ Transmisión de nivel de transmisión digital sin compresión completa;
rango dinámico súper óptico y libre de ajuste antes de su uso;
- la tecnología WDM/CWDM/DWDM de fibra óptica;
Indicadores LED de estado en tiempo real para la solución de problemas y el seguimiento
- un rango de temperaturas muy amplio a nivel industrial, adaptable a diversos entornos;
Extensor de fibra DVI Indices técnicos
| El video | |
| Interfaz de vídeo | El BNC |
| Impedancia de entrada/salida de vídeo | 75Ω |
| Válvula de entrada/salida de vídeo | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Tasa de bits de vídeo | Máximo 3,2 Gb/s |
| Ganancia diferencial (10%~90% APL) | < 1% |
| Soporte para el formato SDI | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 NTSC, 525/23.98 NTSC, 525/29.97 NTSC, 525/23.98 NTSC, 525/23.98 NTSC, 525/29.97 NTSC, 525/23.98 NTSC, 525/23.98 NTSC, 525/29.97 NTSC, 525/23.98 NTSC, 525/23.98 NTSC, 525/23.98 NTSC, 525/23.98 NTSC, 525/23.98 NTSC, 525/23.98 NTSC, 525/23.98 El uso de las herramientas de las herramientas de las herramientas de las herramientas de las herramientas | |
| 720p50, 720p59. ¿Qué quieres decir?94 | |
| 1080i 23/24/30/50/59. ¿Qué quieres decir?94 | |
| 1080P 23.98/24/30/50/60 | |
| Estándar SDI de vídeo | 270 Mbps (SD-SDI), 1.485 Gbps/M (HD-SDI) |
| SMPTE425M3Gb/s Mapeo ((3G-SDI) | |
| SMPTE424M 3Gb/s interfaz seria ((3G-SDI | |
| Datos obtenidos | |
| Interfaz física | Terminal de tornillo estándar para el sector industrial |
| Tipo de datos | Reverso RS485 |
| Apoyo a la frecuencia/tasa | Máximo 57600bps para RS485 |
| El BER | < 10 ̊9 |
| Eléctrico | |
| Adaptador de alimentación | AC 110 ~ 220V |
| Consumo de energía | < 15 W |
| Indicador LED | |
| El número de unidades de la unidad de ensayo de la unidad de ensayo de la unidad de ensayo | Video del SDI |
| PWR | Fuente de alimentación |
| Mecánica | |
| Las dimensiones (LxWxH) | 19 pulgadas 1U (483 x 220 x 44.45 mm) |
| Peso | 7 kg/pareja |
| Cubierta | Cuadro de aluminio |
| Opciones de montaje | Envasado |
| El número de unidades | ≥100000 horas |
Convertidor de medios Ethernet industrialResumen general

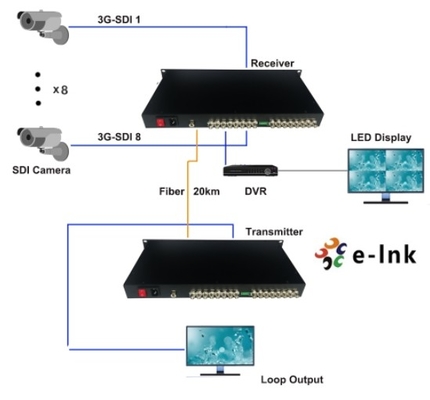

La serie LNK-SDI-8V admite una señal de video de alta definición estándar SD/HD/3G-SDI de 8 canales transmitida a través de un solo cable de fibra óptica y monitorea la señal localmente a través de una salida de bucle SD/HD/3G-SDI.E-link 3G-SDI Video sobre convertidores de fibra incluye un transmisor y un receptor para la señal 1080P 3G-SDILos convertidores de fibra SD/HD/3G-SDI de enlace electrónico pueden transmitir simultáneamente 8-Ch SD/HD/3G-SDI Video, 1-Ch Reverse RS-485 datos, señal a través de una sola fibra óptica.La calidad del vídeo está a la altura del estándar de transmisión, la calidad de audio hasta el nivel de CD soporta el formato de comunicación de datos RS-485 inverso.
Información sobre los pedidos
| Modelo | Descripción |
| El LNK-SDI-8V | 19" 1U 8-Ch HD-SDI Video con Loop-out, 20km, SM, LC, incluyendo 1 transmisor y 1 receptor, utilizado por parejas |
| El LNK-SDI-8V1R | 19" 1U 8-Ch HD-SDI Video con Loop-out + 1-Ch RS485 Reverse Data, 20km, SM, LC, incluido 1 transmisor y 1 receptor, utilizado por parejas |
| El LNK-SDI-8V1A | 19" 1U 8-Ch HD-SDI Video con Loop-out + 1-Ch Forward Audio, 20km, SM, LC, incluido 1 transmisor y 1 receptor, utilizado por parejas |
| El LNK-3GSDI-8V | 19" 1U 8-Ch 3G-SDI 1080P Video con Loop-out, 20km, SM, LC, incluyendo 1 transmisor y 1 receptor, utilizado por parejas |
| El LNK-3GSDI-8V1R | 19" 1U 8-Ch 3G-SDI 1080P Video con Loop-out + 1-Ch RS485 Reverse Data, 20km, SM, LC, incluido 1 transmisor y 1 receptor, utilizado por parejas |
| El LNK-3GSDI-8V1A | 19" 1U 8-Ch 3G-SDI 1080P Video con Loop-out + 1-Ch Forward Audio, 20km, SM, LC, incluido 1 transmisor y 1 receptor, utilizado por parejas |
