Convertidor PoE++ de 10G SFP+ a Multi-Gigabit 90W Industrial Media Bridge
Descripción general
El E-link Serie LNK-10GHP es un convertidor de medios PoE++ industrial de 10G SFP+ a Multi-Gigabit
de próxima generación, construido para ofrecer tanto ancho de banda ultra alto como potente salida PoE++
(hasta 90W) para dispositivos de red avanzados. Diseñado para implementaciones de misión crítica como puntos de acceso Wi-Fi
6, redes troncales de vigilancia y computación de borde, asegura una
entrega de datos y energía sin problemas en entornos industriales hostiles.
Compacto, sin ventilador y con clasificación IP40, proporciona rendimiento de 10G con compatibilidad flexible de múltiples velocidades
(10G/5G/2.5G/1G/100M), junto con entradas de alimentación de CC redundantes para un funcionamiento ininterrumpido.
Características
10G SFP+ a 10G/5G/2.5G/1G/100M RJ45 conversión inteligente
IEEE 802.3bt PoE++ hasta 90W para PD de alta potencia (AP Wi-Fi 6, cámaras PTZ, etc.)
Carcasa de aluminio compacta sin ventilador, con clasificación IP40 para fiabilidad industrial
Funcionamiento a amplia temperatura de -40°C a +80°C
Entradas de alimentación duales de 44–57VDC redundantes con protección contra inversión de polaridad
Montaje en carril DIN y pared flexibilidad para diversas instalaciones
Matriz de conmutación de alta velocidad de 20 Gbps con rendimiento sin bloqueo
Protección integral contra ESD y sobretensiones, conforme a CE/FCC/RoHS
Índices técnicos
| Ethernet |
| Estándares: |
IEEE 802.3u Fast Ethernet |
| IEEE 802.3ab Gigabit Ethernet |
| IEEE 802.3bz 2.5G/5GBASE-T |
| IEEE 802.3an 10GBASE-T |
| IEEE 802.3ae 10Gbps Ethernet |
| IEEE 802.3x Control de flujo dúplex completo |
| IEEE 802.3az Ethernet de eficiencia energética (EEE) |
| IEEE 802.3bt Alimentación a través de Ethernet de 4 pares |
| IEEE 802.3at Alimentación a través de Ethernet Plus PSE |
| IEEE 802.3af Alimentación a través de Ethernet Plus |
| Control de flujo: |
Trama de pausa IEEE 802.3x para dúplex completo |
| Matriz de conmutación: |
20 Gbps/sin bloqueo |
| Cables de red |
10G/5G/2.5G/1G/100M Base-T:
10G - Cat 6A/7
5G - Cat 6/6A/7
2.5G/1G - Cat 5e/6/6A/7
100M – Cat 5/5e/6/6A/7
Cable UTP Cat 5/5e/6/6A/7 (máx. 100 metros)
STP de 100 ohmios EIA/TIA-568 (máx. 100 metros)
10GBase-LR/SR/BX:
Cable de fibra óptica multimodo de 50/125um o 62.5/125um, hasta 300m
Cable de fibra óptica monomodo de 9/125um, hasta 80km
|
| Interfaz |
| Conector: |
1 interfaz RJ45 10G/5G/2.5G/1G/100M Base-T con función de inyector IEEE 802.3bt PoE++ |
| Puerto óptico: |
1 interfaz SFP+ 10GBase-X |
| PoE (Alimentación a través de Ethernet) |
| Estándar: |
IEEE 802.3af Alimentación a través de Ethernet
IEEE 802.3at Alimentación a través de Ethernet Plus
IEEE 802.3bt Alimentación a través de Ethernet Plus Plus
|
| Puerto: |
RJ45 |
| Salida de alimentación PoE: |
802.3bt PoE++ : 90W |
| Tipo de suministro de energía PoE: |
End-span + mid-span |
| Asignación de pines de alimentación: |
End-span: 1/2 (-), 3/6 (+);
mid-span: 4/5 (+), 7/8 (-)
|
| Presupuesto de energía PoE: |
90 vatios@44~57V CC de entrada |
| Ambiental |
| Temperatura de funcionamiento: |
-40°C a 80°C (-40°F a 176°F) |
| Temperatura de almacenamiento: |
-40°C a 85°C (-40°F a 185°F) |
| Humedad relativa: |
5% a 95% sin condensación |
| MTBF |
> 100.000 horas |
| Eléctrico y mecánico |
| Potencia de entrada: |
44~57VCC (Bloque de terminales) |
| Consumo de energía: |
Sistema ENCENDIDO sin carga: 48V CC: 4,36W
Carga completa con PoE++: 48V CC: 98W
|
| Sobrecarga de entrada de energía: |
Restablecimiento automático |
| Polaridad inversa: |
Presente |
| Dimensiones (AnxPrxAl): |
3,03 x 1,48 x 4,21 pulgadas (77 x 37,5 x 107 mm) |
| Peso: |
270g |
| Carcasa: |
Carcasa de aluminio |
| Opciones de montaje: |
Carril DIN y montaje en pared |

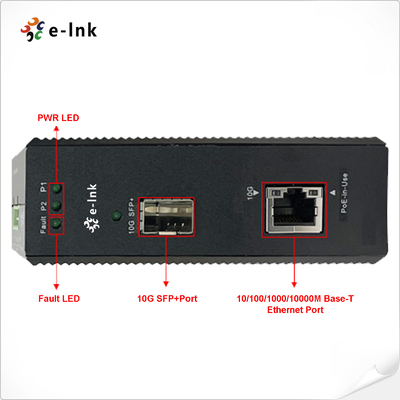

| Indicadores LED: |
| P1/P2: |
Estado de la alimentación |
| Fallo: |
Alarma de fallo |
| 10G: |
Estado del enlace Ethernet 10G |
| 10G SFP+: |
Estado del enlace 10G SFP+ |
| Aprobaciones regulatorias |
| ISO9001, CE, FCC, RoHS |
| EN55022:2010+AC: 2011, Clase A |
| EN 61000-3-2: 2006+A1: 2009+A2: 2009 |
| EN 61000-3-3: 2013 |
| EN55032:2017 |
| IEC 61000-4-2: 2008 (ESD) |
| IEC 61000-4-3: 2010 (RS) |
| IEC 61000-4-4: 2012 (EFT) |
| IEC 61000-4-5: 2014 (Sobretensión) |
| IEC 61000-4-6: 2013 (CS) |
| IEC 61000-4-8: 2009 (PFMF) |
Información para pedidos
| Modelo |
Descripción |
| LNK-GY10GP-SFP |
Convertidor de medios 802.3bt PoE++ industrial 10GBase-X SFP+ a 10G/5G/2.5G/1G/100M Base-T |
| Opciones SFP+ |
► Opción SFP+. Seleccione su SFP en nuestra página de opciones SFP (SFP industrial). |
| ► El módulo SFP+ debe comprarse por separado. |
| Opciones de montaje |
► Soporte de carril DIN predeterminado instalado; |
| Opciones de alimentación |
► Fuente de alimentación de carril DIN de 120W/2.5A 48VCC. Cable abierto para bloque de terminales. |
|
► La fuente de alimentación debe comprarse por separado
|
Aplicación

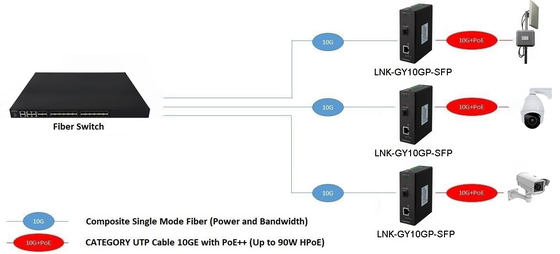

Método 1: Unilateral: extendiendo el alcance de un conmutador óptico.

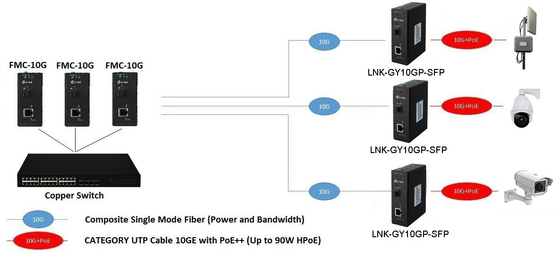

Método 2: Doble cara: extendiendo el alcance de un conmutador basado en cobre.
