Industrial L2+ Rackmount 24 puertos 10/100/1000T + 4 puertos 1000X SFP Switch Ethernet gestionado
Descripción general del switch Ethernet gestionado industrial

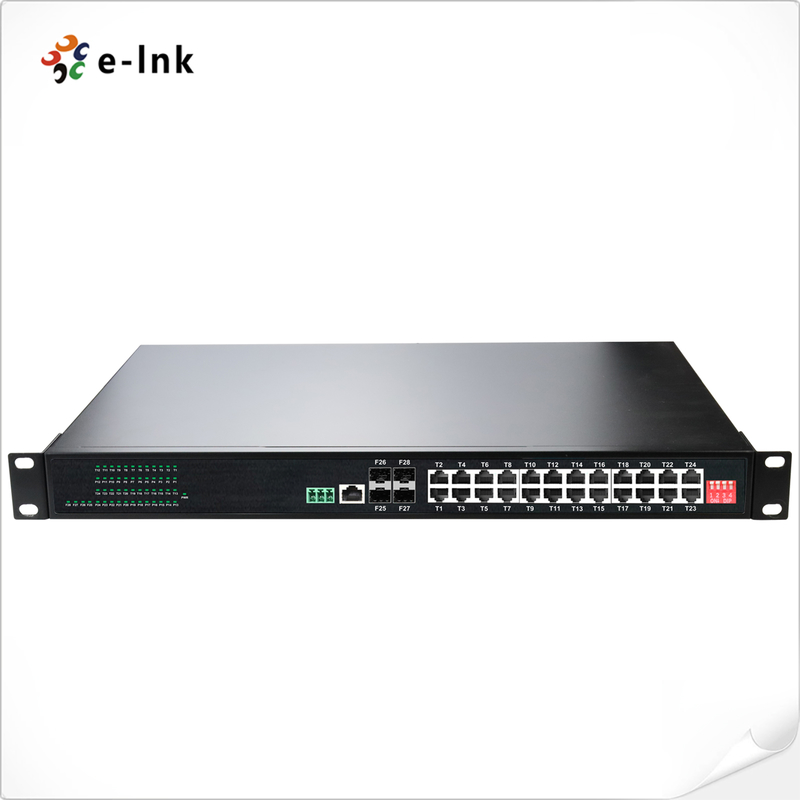

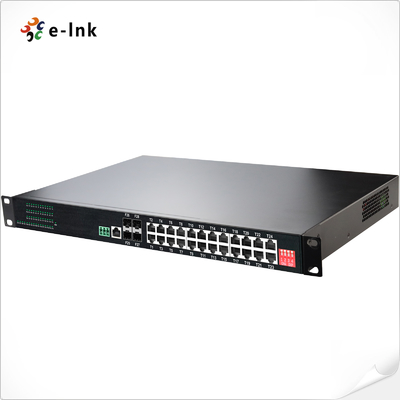

El ETH-IMC2424M Serie es un switch Ethernet montado en rack robusto, L2+ gestionado, con
24 puertos RJ45 10/100/1000Base-T y 4 ranuras de fibra SFP 1000Base-X. Diseñado
para entornos industriales, el ETH-IMC2424M ofrece una integración de red confiable,
conectividad de fibra flexible (monomodo y multimodo) y capacidades de gestión avanzadas.
Su diseño reforzado y su implementación plug-and-play lo hacen ideal para conectar dispositivos de red
como cámaras IP y puntos de acceso inalámbricos en condiciones adversas y ubicaciones remotas.
Características del switch Ethernet gestionado industrial
►Equipado con 24×10/100/1000Base-T puertos RJ45 y 4×1000Base-X ranuras SFP
►Los puertos RJ45 admiten 10/100/1000Mbps full/half-duplex, negociación automática y Auto MDI/MDIX
►Puerto de gestión USB-C para una fácil configuración, eliminando la necesidad de acceso serie RS232
►Admite 10K tramas Jumbo para una transferencia de datos eficiente de alto volumen
►Cumple con IEEE 802.3az Ethernet de eficiencia energética (EEE)
►Carcasa de aluminio IP40 resistente para mayor durabilidad en entornos exigentes
►Compatible con instalación en rack de 1U 19” para una implementación flexible
►Amplio rango de temperatura de funcionamiento: -40°C a 85°C (-40°F a 185°F)
Índices técnicos del switch Ethernet gestionado industrial
|
Ethernet
|
|
Estándares:
|
IEEE802.3 10BASE-T
|
|
IEEE802.3u 100BASE-TX/FX
|
|
IEEE802.3ab 1000BASE-T
|
|
IEEE802.3z 1000BASE-X
|
|
IEEE802.3p QoS
|
|
IEEE802.1d Spanning Tree
|
|
Reenvío & FiltradoVelocidad: 14,880pps (10Mbps)
|
148,800pps (100Mbps)
|
|
1,488,000pps (1000Mbps)
|
|
Memoria de búfer de paquetes:
|
|
12M bits
|
Tipo de procesamiento:
|
|
Almacenamiento y reenvío
|
Ancho de banda del plano posterior
|
|
110 Gbps
|
Longitud máxima del paquete:
|
|
10K Bytes Jumbo Frame
|
Tamaño de la tabla de direcciones:
|
|
8K
|
Direcciones MAC Interfaz
|
|
Conector:
|
|
24 x RJ45
|
R
|
|
S485: 1
|
x USB-C (para gestión) Puerto óptico:
|
|
4
|
x 1000Base-X SFP USB
|
|
-C:1
|
x USB-C (para gestión) Interfaz serie RS485 (Opcional)
|
|
Interfaz física
|
|
Terminal de tornillo de 3 pines estándar industrial
|
Tipo de datos
|
|
1Ch RS485 Bidireccional
|
Señales RS-485
|
|
Data+, Data-, GND
|
Distancia de la línea del puerto serie (cobre)
|
|
1000 metros
|
Velocidad en baudios
|
|
0 ~ 800 kbps
|
Medio ambiente
|
|
Temperatura de funcionamiento:-40°C a 80°C (-40°F a 176°F)
|
|
Temperatura de almacenamiento:
|
-40°C a 85°C (-40°F a 185°F)
|
|
Humedad relativa:
|
5% a 95% sin condensación
|
|
MTBF
|
> 200.000 horas
|
|
Eléctrico y mecánico
|
Potencia de entrada:
|
|
12~48
|
|
VCC
|
,Potencia redundante (bloque de terminales de 6 pines). 15W máx.
|
|
Protección:
|
Sobrecarga de entrada de energía:
|
|
Restablecimiento automático
|
|
Polaridad inversa:
|
Presente
|
|
Interruptor DI
|
Interruptor DIP de 4 dígitos
|
|
funciónDIP
|
|
FunciónConfiguracionesSW 1
|
VLAN
|
ON - Habilitado
|
OFF - Deshabilitado
|
|
SW 2
|
Gestión del tiempo
|
ON - Reservado
|
OFF - Reservado
|
|
SW 3
|
Reservado
|
ON - Reservado
|
OFF - Reservado
|
|
SW 4
|
PWR:
|
Estado de la energía
|
Ethernet (por puerto):
|
|
Indicadores LED:
|
PWR:
|
Estado de la energía
|
Ethernet (por puerto):
|
|
Enlace/Actividad
|
|
Fibra
|
:
|
|
Puerto Gigabit SFP: F25~F28
|
Dimensiones (L x An x Al):
|
|
440 mm x 300 mm x 45 mmPeso:
|
3,5 kg
|
|
Carcasa:
|
Aluminio
|
|
Caja
|
Opciones de montaje:
|
|
Montaje en rack
|
Características del software Protocolos de redundancia
|
|
Admite STP/RSTP/MSTP/ERPSv2, agregación de enlaces
|
Soporte de multidifusión
|
|
Admite IGMP Snooping V1/V2/V3
|
|
,
|
admite GMRP, GVMP,802.1Q
|
|
VLAN
|
Admite IEEE 802.1Q 4K VLAN.admite QINQ, VLAN doble,
|
|
Gestión del tiempo
|
SNTP.Redirección basada en flujo
|
|
Limitación de velocidad basada en flujo
|
Filtrado de paquetes basado en flujo
|
|
8*Colas de salida de cada puerto 802.1p/DSCP asignación de prioridad
|
Diff-Serv QoS, Marca/Observación de prioridad
Algoritmo de programación de colas (SP, WRR, SP+WRR)
ACL
ACL basado en puerto
ACL basado en puerto y VLAN
Filtrado de paquetes de L2 a L4, coincidencia de los primeros 80 bytes del mensaje.
|
|
Proporcionar ACL basado en MAC, dirección MAC de destino, IP de origen, IP de destino, tipo de protocolo IP, puerto TCP/UDP, rango de puertos TCP/UDP y VLAN, etc.
|
Mantenimiento de diagnóstico
Admite mirroring de puertos, Syslog, Ping
Función de gestión
Admite CLI, WEB, SNMPv1/v2/v3, servidor Telnet para gestión, EEE, LLDP, servidor/cliente DHCP (IPv4/IPv6), Cloud/MQTT
|
|
Gestión de alarmas
|
Admite salida de alarma de relé de 1 vía, RMON, TRAP
|
|
Seguridad
|
Protección contra tormentas de broadcast, HTTPS/SSLv3, AAA y RADIUS, SSH2.0
|
|
Admite DHCP Snooping, Opción 82
|
,
|
|
acceso de seguridad 802.1X,
|
Admite gestión jerárquica de usuarios, lista de control de acceso ACL,
Admite DDOS.filtrado/vinculación MAC basado en puerto, agujeros negros MAC, protección de origen IP, limitación de velocidad de mensajes ARP
Funciones avanzadas de capa 2+
Gestión IPv4/IPv6.Aprobaciones regulatorias
|
|
ISO9001, CE, RoHS, FCC
|
EN55022:2010+AC: 2011, Clase A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Sobretensión)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
|
Información de pedido del switch Ethernet gestionado industrial
|
|
Modelo
|
|
Descripción
|
|
ETH-IMC2424M
|
Industrial L2+ Rackmount 24 puertos 10/100/1000T + 4 puertos 1000X SFP Switch Ethernet gestionado
|
Opciones SFP
|
► Opción SFP. Seleccione su SFP en nuestra página de opciones SFP
|
|
► El módulo SFP debe comprarse por separado.
|
Opciones de montaje
|
|
► Instalación en rack
|
Opciones de energía
|
|
► Fuente de alimentación industrial. Cable abierto para bloque de terminales.
|
|
► La fuente de alimentación debe comprarse por separado.
|
