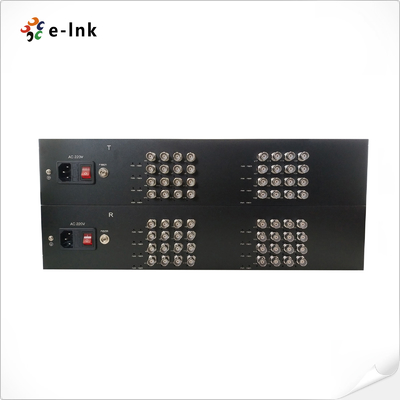

32Ch Convertidor de fibra de video 4 en 1 HD-AHD/HD-CVI/HD-TVI/CVBS
Descripción general del convertidor de fibra de video 4 en 1 de 32 canales
El Convertidor de fibra de video 4 en 1 E-Link HD-AHD/HD-CVI/HD-TVI/CVBS es una solución versátil y de
alto rendimiento para transmitir video de alta definición a largas distancias. Utilizando
video compuesto HD avanzado sin comprimir y transmisión óptica digital de alta velocidad
tecnologías, puede convertir señales analógicas AHD, HD-CVI, HD-TVI o CVBS en señales ópticas
para la transmisión a través de una sola fibra monomodo o multimodo. Esto logra distancias excepcionales de
hasta 120 km. Este transceptor de 32 canales puede transmitir hasta 16 canales de video simultáneamente,
eliminando la necesidad de ajustes electrónicos u ópticos complejos. Con indicadores de estado LED intuitivos
para la monitorización instantánea, está disponible en versiones independientes y montables en rack para adaptarse a cualquier entorno.
Con soporte para varios formatos de entrada, incluyendo 720p a 60 fps y 1080p a 30 fps, es la solución ideal
plug-and-play para los modernos sistemas de vigilancia de alta definición que requieren
conectividad de fibra óptica confiable de largo alcance.
Características del convertidor de fibra de video 4 en 1 de 32 canales
-
Tecnología de codificación sin compresión asegura una transmisión de video en tiempo real de alta calidad
-
Detección automática de formatos de video de entrada para una compatibilidad perfecta
-
Admite señales de video multiformato (AHD, HDCVI, HD-TVI, CVBS) con control PTZ simultáneo a través de RS485 a través de un solo cable de fibra óptica
-
Compatible con múltiples resoluciones, incluyendo 720p/50, 720p/60, 1080p/25, 1080p/30 y más
-
Indicadores LED proporcionan una monitorización clara del estado de los modos operativos
-
Tolerancia de temperatura amplia de grado industrial: -15ºC a +65ºC, adecuado para entornos hostiles
-
Diseño plug-and-play para una instalación rápida y fácil
Índices técnicos del convertidor de fibra de video 4 en 1 de 32 canales
|
Fibra óptica
|
|
Longitud de onda
|
WDM: 1310nm/1550nm
|
|
Potencia de salida
|
-8~3dBm
|
|
Fibra óptica
|
Multimodo 50/125u, multimodo 62.5/125u
Monomodo 9/125u
|
|
Sensibilidad Rx
|
-26dBm
|
|
Conector óptico
|
FC (predeterminado), ST o SC (opcional)
|
|
Distancia de transmisión
|
0~550M (MM)
0~80KM (SM) (La distancia predeterminada es 20Km)
|
|
Video
|
|
Número de canales
|
32
|
|
Impedancia de entrada/salida
|
75 Ohm (desequilibrio)
|
|
Voltaje de entrada/salida de video estándar
|
1.0Vp-p
|
|
Ancho de banda de video
|
50MHz
|
|
Ancho de banda de muestreo
|
8 bits
|
|
Frecuencia de muestreo
|
108MHz
|
|
Relación señal/ruido
|
>67dB
|
|
Tiempo de subida y bajada
|
<0.8ns
|
|
Fluctuación intrínseca de la señal óptica
|
<0.2 UI
|
|
Ganancia diferencial
|
< ±1.5%
|
|
Fase diferencial
|
< ±1°
|
|
Conector
|
BNC
|
|
Resolución/píxel de video compatible
|
1280(H)x720(V)@30Hz/1MPX
1280(H)x720(V)@50Hz/1MPX
1280(H)x960(V)@30Hz/1.3MPX
1920(H)x1080(V)@30Hz/2MPX
|
|
Datos PTZ
|
|
Protocolo
|
Predeterminado: RS485 (RS232/RS422 Opcional)
|
|
Número de canales
|
1
|
|
Conector
|
Bloques de terminales de 3 pines
|
|
Velocidad de datos
|
0-200Kbps
|
|
Direcciones
|
Predeterminado: Simplex de Rx a Tx (BIDI dúplex opcional)
|
|
Ambiental
|
|
Temperatura de funcionamiento:
|
-15°C a 65°C (5°F a 149°F)
|
|
Temperatura de almacenamiento:
|
-40°C a 85°C (-40°F a 185°F)
|
|
Humedad relativa:
|
5% a 95% sin condensación
|
|
MTBF
|
> 100,000 horas
|
|
Eléctrico y mecánico
|
|
Potencia de entrada:
|
90~240VAC
|
|
Consumo de energía:
|
≤16W
|
|
Indicadores LED:
|
|
Fibra
|
Fibra Estado
|
|
Video
|
LED1~LED32
|
|
Datos
|
Estado de datos
|
|
PWR
|
Estado de la energía
|
|
Dimensiones (AnxPxAl):
|
19” 2Chasis U
422 x 230 x 90 mm
|
|
Peso:
|
15KG
|
|
Carcasa:
|
Carcasa de metal
|
|
Opciones de montaje:
|
Montaje en rack
|
|
Aprobaciones regulatorias
|
|
ISO9001
|
|
CE, RoHS y FCC
|
Información de pedido del convertidor de fibra de video 4 en 1 de 32 canales
|
Modelo
|
Detalles
|
|
LNK-32ACT-20
|
Video HD-AHD/CVI/TVI/CVBS de 32 canales (720P, 960P Cámara HD-AHD/CVI/TVI), 20 km, modo único fibra fibra, FC, incluyendo 1 transmisor y 1 receptor, utilizado por pares
|
|
LNK-32ACT-20R
|
Video HD-AHD/CVI/TVI/CVBS de 32 canales (720P, 960P Cámara HD-AHD/CVI/TVI) + 1 canal de datos de retroceso RS485 (para cámaras PTZ), 20 km, modo único fibra fibra, FC, incluyendo 1 transmisor y 1 receptor, utilizado por pares
|
|
LNK-32HACT-20
|
Video HD-AHD/CVI/TVI/CVBS de 32 canales (1080P Cámara HD-AHD/CVI/TVI), 20 km, modo único fibra fibra, FC, incluyendo 1 transmisor y 1 receptor, utilizado por pares
|
|
LNK-32HACT-20R
|
Video HD-AHD/CVI/TVI/CVBS de 32 canales (1080P Cámara HD-AHD/CVI/TVI) + 1 canal de datos de retroceso RS485 (para cámaras PTZ), 20 km, modo único fibra fibra, FC, incluyendo 1 transmisor y 1 receptor, utilizado por pares
|
Aplicación del convertidor de fibra de video 4 en 1 de 32 canales
Política de posventa y garantía
Se compone de servicio al cliente en línea y servicio al cliente telefónico, proporcionando consultoría de productos,
soporte técnico remoto, servicios de mantenimiento y aceptación.
Política de servicio: Reemplazo de tres meses y garantía de tres años.
Reemplazo: Dentro de los tres meses posteriores a la compra de una serie de productos, después de probar la falla del producto
por técnicos y daños causados por desastres no naturales, el comprador puede directamente
ir al punto de compra para reemplazar el mismo tipo de productos. O un producto de rendimiento comparable.
Si no hay problemas en las pruebas del producto, se devolverá la muestra original.
Garantía: Daños causados por desastres no naturales, el período de garantía gratuita de nuestra empresa es de 1 año.
[Las siguientes circunstancias no entran en el ámbito del reemplazo y el mantenimiento gratuito]
1. Daños causados por la operación y el mantenimiento que no cumplen con las instrucciones del manual del producto.
2. Daños causados por factores humanos, como entrada de voltaje inadecuada, entrada de agua y rotura.
3. Daños a los productos causados por desastres naturales, como rayos, terremotos, incendios, etc.
3. Alteración no autorizada de la configuración inherente o reparación sin el permiso de la empresa.
4. Productos fuera del alcance del mantenimiento gratuito.
5. Daños causados por el transporte, la carga y la descarga durante las reparaciones enviadas por los clientes.
6. El código de barras del producto o el modelo en la tarjeta de garantía del producto no se ajustan al producto en sí.
7. Fallas o daños causados por otros problemas no relacionados con el producto, como diseño, tecnología, fabricación y calidad.
