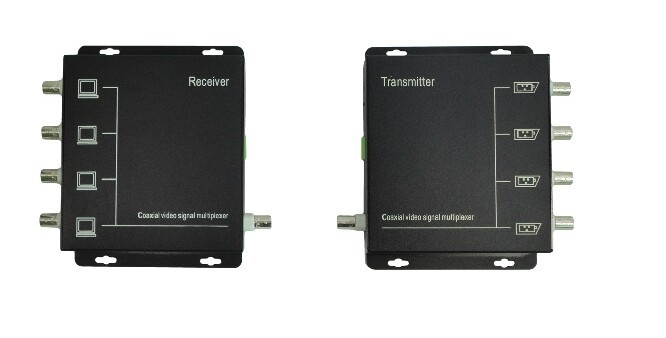

Multiplexor de vídeo de 4 canales para 1 cable coaxial
Multiplexor de vídeo de 4 canales para 1 cable coaxial Descripción general
El Multiplexor de vídeo de la serie E-link LNK-MV es una solución eficiente y rentable para los sistemas de
vigilancia modernos. Este innovador sistema combina un transmisor y un receptor para vincular 4 canales
de señales de vídeo de las cámaras junto con datos de control inverso RS485, transmitiéndolos simultáneamente
a través de un único cable coaxial. La eliminación de la necesidad de cableado de datos por separado reduce significativamente la instalación
el tiempo y los costos de material. Este multiplexor está diseñado para una transmisión estable a larga distancia,
garantizando vídeo de alta calidad y un control PTZ fiable para su configuración CCTV.
Multiplexor de vídeo de 4 canales para 1 cable coaxial Características
►Admite transmisión de señal de vídeo de 4 canales para cámaras a través de un único cable coaxial
►Diseño compacto, ideal para proyectos con espacio de instalación limitado
►Permite transmisión a larga distancia de hasta 500 m
►Utiliza Multiplexación por división de frecuencia (FDM) para la transmisión en tiempo real de vídeo y datos con imágenes de alta definición y sin retardo
►Requiere solo un cable coaxial, eliminando la necesidad de cableado adicional y reduciendo los costos de infraestructura en un 25–30%
►Garantiza rendimiento de vídeo de alta calidad con una fuerte capacidad antiinterferencias
►Fácil instalación con conexión de arnés BNC estándar
Multiplexor de vídeo de 4 canales para 1 cable coaxial Índices técnicos
|
Transmisor
|
|
|
VÍDEO 1
|
VÍDEO 2
|
VÍDEO 3
|
VÍDEO 4
|
VÍDEO 5
|
VÍDEO 6
|
|
Frecuencia central
|
|
46MHZ
|
38MHZ
|
30MHZ
|
30MHZ
|
30MHZ
|
|
Intensidad de salida de la señal
|
105db
|
105db
|
103db
|
102db
|
102db
|
102db
|
|
Impedancia de entrada de vídeo
|
75 Ohmio (Desequilibrado)
|
|
Amplitud de entrada de vídeo
|
0.8-1.5VPP
|
|
Formato compatible con vídeo
|
PAL, NTSC
|
|
Interfaz de vídeo
|
BNC
|
|
2-62-2-
|
8MHZ
|
|
Fuente de alimentación
|
CC12V/1A
|
|
Receptor
|
|
Amplitud de salida de la señal
|
0.9-1.1VPP
|
|
Polaridad de salida
|
Positivo
|
|
Impedancia de salida
|
75(Desequilibrado)
|
|
Interfaz de vídeo
|
BNC
|
|
Fuente de alimentación
|
CC12V/1A
|
|
Parámetro de salida RS485 (Interruptor con VÍDEO 1)
|
|
Cantidad de nodos admitidos
|
10
|
|
Velocidad en baudios
|
300-57600bps
|
|
 Interfaz
|
Bloque de terminales doble
|
|
Dimensión
|
158*124*39mm
|
Multiplexor de vídeo de 4 canales para 1 cable coaxial Información de pedidos
|
LNK-MV201
|
Transmisor y receptor de convertidor de vídeo de 2 canales para cámara mediante un cable coaxial
|
|
LNK-MV401
|
Transmisor y receptor de convertidor de vídeo de 4 canales para cámara mediante un cable coaxial
|
Política de posventa y garantía
Se compone de servicio de atención al cliente en línea y servicio de atención al cliente telefónico, proporcionando consulta de productos,
soporte técnico remoto, servicios de mantenimiento y aceptación.
Política de servicio: Reemplazo de tres meses y garantía de tres años.
Reemplazo: Dentro de los tres meses posteriores a la compra de una serie de productos, después de probar la falla del producto
por técnicos y daños causados por desastres no naturales, el comprador puede directamente
ir al punto de compra para reemplazar el mismo tipo de productos. O un producto de rendimiento comparable.
Si no hay problemas en las pruebas del producto, se devolverá la muestra original.
Garantía: Daños causados por desastres no naturales, el período de garantía gratuita de nuestra empresa es de 1 año.
[Las siguientes circunstancias no entran en el ámbito del reemplazo y el mantenimiento gratuito]
1. Daños causados por la operación y el mantenimiento que no se ajustan a las instrucciones del manual del producto.
2. Daños causados por factores humanos, como entrada de voltaje inadecuada, entrada de agua y rotura.
3. Daños a los productos causados por desastres naturales, como rayos, terremotos, incendios, etc.
3. Alteración no autorizada de la configuración inherente o reparación sin el permiso de la empresa.
4. Productos fuera del alcance del mantenimiento gratuito.
5. Daños causados por el transporte, la carga y la descarga durante las reparaciones enviadas por los clientes.
6. El código de barras del producto o el modelo en la tarjeta de garantía del producto no se ajusta al producto en sí.
7. Fallas o daños causados por otros problemas que no son del producto, como diseño, tecnología, fabricación y calidad.
