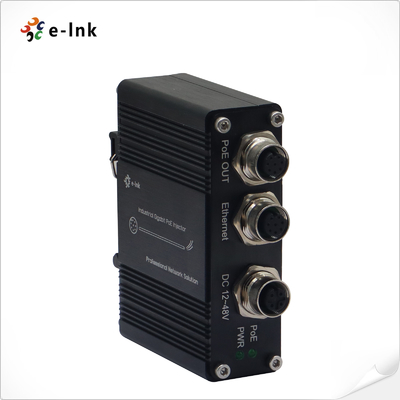

EN50155 Inyector PoE industrial de 1 puerto Gigabit 30W M12 Conector DIN-Rail
Resumen general
El LNK-INJ301-M12 es un inyector industrial Gigabit PoE certificado EN50155 diseñado para
El sistema de transmisión eléctrica de alta tensión, que se utiliza en el transporte de vehículos, material rodante y aplicaciones ferroviarias, ofrece hasta 30W por puerto, garantizando al mismo tiempo una potencia máxima de 30W.
funcionamiento confiable en condiciones adversas con vibración, choque y temperaturas extremas
(-40°C a 80°C), con conectores M12, detección inteligente de PoE y
DIN-Rail / soporte de montaje en pared, este inyector garantiza una energía segura y de alto rendimiento
y entrega de datos para dispositivos de red de grado industrial.
Características
Certificado EN50155: Conforme para entornos industriales ferroviarios y para vehículos
PoE+ de alta potencia: 30W por puerto con IEEE802.3af/en conformidad
Conectores M12 resistentes: garantizan conexiones seguras y resistentes a las vibraciones
Soporte de datos de Gigabit: 10/100/1000Base-TX, full/half duplex, hacia adelante/filtro 1.488Mpps
Confiabilidad medioambiental: temperatura de funcionamiento de -40°C a 80°C, carcasa de aluminio IP40
Instalación flexible: DIN-Rail o instalación en pared
Protección PoE inteligente: detecta dispositivos PoE válidos antes de encender
LEDs de diagnóstico: indicación clara de potencia y estado PoE
Indices técnicos
|
Conexión Ethernet
|
|
Las normas:
|
IEEE802.3af Potencia por Ethernet
|
|
Las demás:t Alimentación por Ethernet
|
|
Tipo de tratamiento:
|
Adelante
|
|
Mez duplex, completo duplex
|
|
Tasa de filtro hacia adelante:
|
1,488,000pps (1000Mbps)
|
|
El cableado:
|
10/100/1000Base-T
|
|
Conector:
|
2x conector M12 (código M12 A femenino de 8 pines)
|
|
Medio ambiente
|
|
Temperatura de funcionamiento:
|
-40 °C a 80 °C (-40 °F a 176 °F)
|
|
Temperatura de almacenamiento:
|
-40 °C a 85 °C (-40 °F a 185 °F)
|
|
Humedad relativa:
|
No condensante del 5% al 95%
|
|
El MTBF:
|
> 200 000 horas
|
|
Eléctricos y mecánicos
|
|
Potencia de entrada:
|
12 ~48VDC en la codificación M12 A femenina de 5 pines
|
|
Consumo de energía:
|
36W máximo.
|
|
PoE (poder por Ethernet)
|
|
Estándar:
|
El IEEE802.3En el caso deEn el
|
|
Puerto:
|
Conector M12 (código M12 A femenino de 8 pines)
|
|
Máxima potencia por puerto:
|
30W máximo
|
|
Indicadores LED:
|
|
La potencia:
|
Estado de la energía
|
|
El PoE:
|
Estado del PoE
|
|

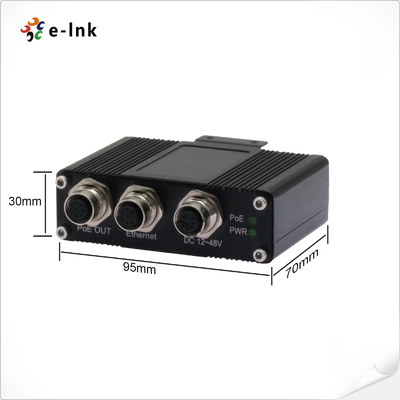

Dimensiones (WxDxH):
|
95 x 70 x30 En el caso de los
|
|
Peso:
|
0.25Kg
|
|
Encasillado:
|
de aluminioEl caso
|
|
Opciones de montaje:
|
DIN-Rail / montado en la pared
|
|
Las aprobaciones reglamentarias
|
|
Se trata de una norma ISO 9001
|
|
La parte 15 de la FCC, clase A, EN50155
|
|
En el caso de los vehículos de la categoría N1 y N2
|
|
Protección contra sobretensiones:
|
|
RJ45: 1KV
|
|
Potencia: 500V.
|
|
Las emisiones de gases de efecto invernadero se aplican a las emisiones de gases de efecto invernadero.
|
Información sobre los pedidos
|
Modelo
|
Descripción
|
|
Los datos de las pruebas de seguridad de los equipos de ensayo se deben incluir en la lista de pruebas.-M12
|
EN50155 Inyector industrial de PoE de 1 puerto 10/100/1000M M1212 ~ 48VDC Entrada de energía
|
|
Opciones de montaje
|
► Default DIN-Rail Bracket installed; Wall Mount Bracket is included.
|
|
Opciones de energía
|
La fuente de alimentación se comprará por separado.
|
Aplicación
Las asignaciones de pines M12:
|
El pin
|
Asesoramiento
|
|
RJ45
|
M12 y M12
|
El PoE
|
Conexión Ethernet
|
|
1
|
6
|
TP0+
|
TP0+
|
|
2
|
4
|
TP0-
|
TP0-
|
|
3
|
5
|
TP1+
|
TP1+
|
|
4
|
7
|
TP2+(VCC+)
|
TP2+
|
|
5
|
1
|
TP2- ((VCC+)
|
TP2-
|
|
6
|
8
|
TP1-
|
TP1-
|
|
7
|
2
|
TP3+(VCC-)
|
TP3+
|
|
8
|
3
|
TP3- ((VCC-)
|
TP3-
|
