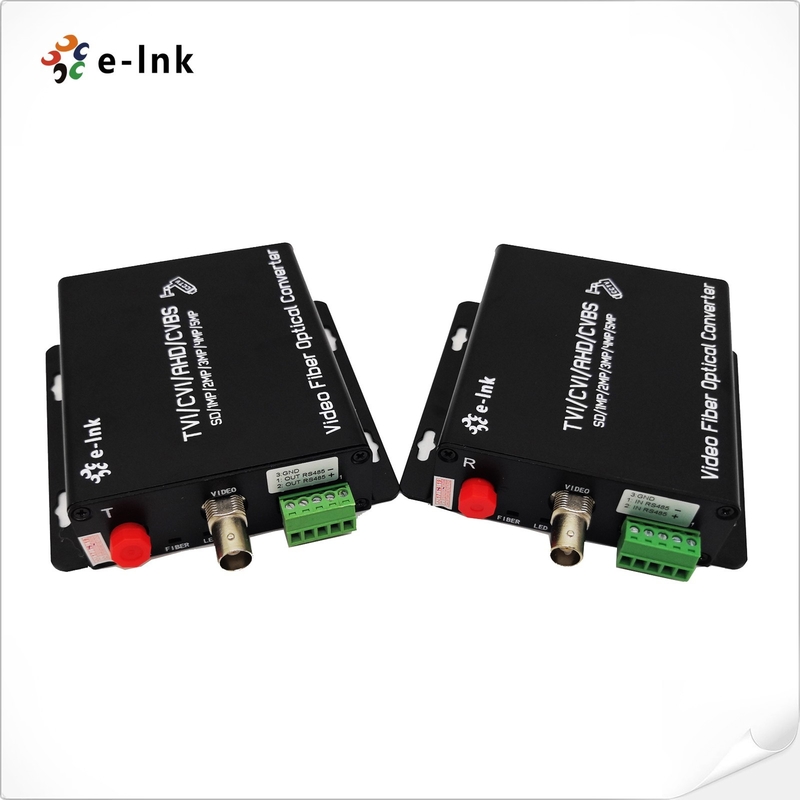

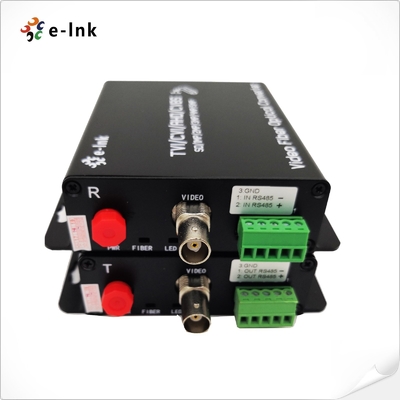

1Ch 5MP HD-Video Convertidor de fibra de video 4 en 1
Descripción general del convertidor de fibra HD-Video
El Convertidor de fibra de video E-Link HD-AHD/HD-CVI/HD-TVI/CVBS 4 en 1 utiliza tecnología avanzada de transmisión óptica de video sin comprimir
y de alta velocidad para convertir AHD, HD-CVI, HD-TVI o CVBS
aseñales analógicas en señales ópticas para la transmisión a ultra larga distancia de hasta 120 km a través de
cable de fibra óptica. Este versátil transceptor admite resoluciones de 720p a 5MP, transmitiendo
un canal de video a través de una sola fibra monomodo o multimodo. Con operación plug-and-play,
no hay necesidad de ajustes electrónicos u ópticos. Proporciona monitoreo de estado LED
y ofrece opciones de instalación flexibles independientes o montadas en rack. Es ideal para extender
video de alta definición en aplicaciones de vigilancia, seguridad e industriales.
Características del convertidor de fibra HD-Video
-
Transmisión de alta calidad: La tecnología de codificación sin compresión garantiza la calidad original del video.
-
Detección automática de formato de video: Admite la identificación automática de los formatos de video de entrada.
-
Integración multisignal: Transmite señales AHD, HDCVI, HD-TVI o CVBS junto con datos de control PTZ (RS485) a través de un solo cable de fibra óptica.
-
Compatibilidad con cámaras: Admite cámaras de 5MP, 4MP, 3MP, 1080P y 720P.
-
Monitoreo de estado: Los indicadores LED proporcionan el estado funcional en tiempo real.
-
Diseño de grado industrial: Rendimiento confiable en un amplio rango de temperaturas de funcionamiento.
-
Fácil implementación: Configuración plug-and-play para una instalación rápida.
-
Amplio rango de temperatura: Funciona de -15ºC a +65ºC.
Índices técnicos del convertidor de fibra HD-Video
|
Fibra óptica
|
|
Longitud de onda
|
WDM:1310nm/1550nm
|
|
Potencia de salida
|
-8~3dBm
|
|
Fibra óptica
|
50/125u multimodo,62.5/125u multimodo,9/125u monomodo
|
|
Sensibilidad Rx
|
-26dBm
|
|
Conector óptico
|
FC (predeterminado), ST o SC (opcional)
|
|
Distancia de transmisión
|
0~550M (MM) / 0~80KM (SM) (La distancia predeterminada es 20Km)
|
|
Video
|
|
Número de canales
|
1
|
|
Impedancia de entrada/salida
|
75 Ohm (desequilibrio)
|
|
Voltaje estándar de entrada/salida de video
|
1.0Vp-p
|
|
Ancho de banda de video
|
50MHz
|
|
Ancho de banda de muestreo
|
8bit
|
|
Frecuencia de muestreo
|
108MHz
|
|
Relación señal/ruido
|
>67dB
|
|
Tiempo de subida y bajada
|
<0.8ns
|
|
Jitter intrínseco de la señal óptica
|
<0.2 UI
|
|
Ganancia diferencial
|
< ±1.5%
|
|
Fase diferencial
|
< ±1°
|
|
Conector
|
BNC
|
|
Video compatible
|
Cámara 5MP 4MP 3MP 1080P 720P
|
|
Datos PTZ
|
|
Protocolo
|
Predeterminado: RS485 (RS232/RS422 Opcional)
|
|
Número de canales
|
1
|
|
Conector
|
Bloques de terminales de 3 pines
|
|
Velocidad de datos
|
0-200Kbps
|
|
Direcciones
|
Predeterminado: Simplex de Rx a Tx (dúplex BIDI opcional)
|
|
Ambiental
|
|
Temperatura de funcionamiento:
|
-15°C a 65°C (5°F a 149°F)
|
|
Temperatura de almacenamiento:
|
-40°C a 85°C (-40°F a 185°F)
|
|
Humedad relativa:
|
5% a 95% sin condensación
|
|
MTBF
|
> 100,000 hrs
|
|
Eléctrico y mecánico
|
|
Potencia de entrada:
|
DC5V 2A
|
|
Consumo de energía:
|
≤6W
|
|
Indicadores LED:
|
|
Fibra
|
Fibra Estado
|
|
Video
|
LED
|
|
Datos
|
Estado de los datos
|
|
PWR
|
Estado de la energía
|
|
Dimensiones (AnxPrxAl):
|
104 x 104 x 28 mm
|
|
Peso:
|
1Kg
|
|
Carcasa:
|
Carcasa de metal
|
|
Opciones de montaje:
|
Montaje en pared/Montaje en rack
|
|
Aprobaciones regulatorias
|
|
ISO9001
|
|
CE, RoHS y FCC
|
Información de pedidos del convertidor de fibra HD-Video
|
Modelo
|
Detalles
|
|
LNK-5MP-1V-20
|
Video HD-AHD/CVI/TVI/CVBS de 1 canal (Cámara 5MP 4MP 3MP 1080P 720P), 20 km, fibra única monomodo, FC, que incluye 1 transmisor y 1 receptor, utilizado por pares
|
|
LNK-5MP-1V-20R
|
Video HD-AHD/CVI/TVI/CVBS de 1 canal (Cámara 5MP 4MP 3MP 1080P 720P ) + 1 canal de datos de retroceso RS485 (para cámaras PTZ), 20 km, fibra única monomodo, FC, que incluye 1 transmisor y 1 receptor, utilizado por pares
|
Aplicación del convertidor de fibra HD-Video
Política de posventa y garantía
Se compone de servicio al cliente en línea y servicio al cliente telefónico, proporcionando consultoría de productos,
soporte técnico remoto, servicios de mantenimiento y aceptación.
Política de servicio: Reemplazo de tres meses y garantía de tres años.
Reemplazo: Dentro de los tres meses posteriores a la compra de una serie de productos, después de probar la falla del producto
por técnicos y daños causados por desastres no naturales, el comprador puede directamente
ir al punto de compra para reemplazar el mismo tipo de productos. O un producto de rendimiento comparable.
Si no hay problemas en las pruebas del producto, se devolverá la muestra original.
Garantía: Los daños causados por desastres no naturales, el período de garantía gratuita de nuestra empresa es de 1 año.
[Las siguientes circunstancias no entran en el ámbito del reemplazo y el mantenimiento gratuito]
1. Daños causados por la operación y el mantenimiento que no cumplen con las instrucciones del manual del producto.
2. Daños causados por factores humanos, como entrada de voltaje inapropiada, entrada de agua y rotura.
3. Daños a los productos causados por desastres naturales, como rayos, terremotos, incendios, etc.
3. Alteración no autorizada de la configuración inherente o reparación sin el permiso de la empresa.
4. Productos fuera del alcance del mantenimiento gratuito.
5. Daños causados por el transporte, la carga y la descarga durante las reparaciones enviadas por los clientes.
6. El código de barras del producto o el modelo en la tarjeta de garantía del producto no se ajusta al producto en sí.
7. Fallas o daños causados por otros problemas que no son del producto, como diseño, tecnología, fabricación y calidad.
