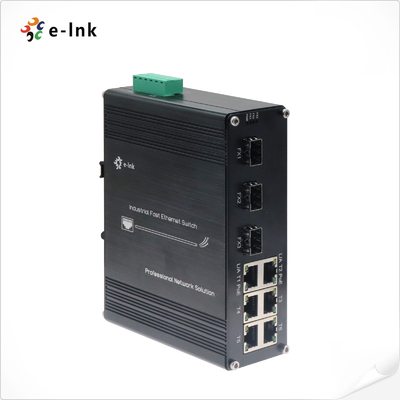

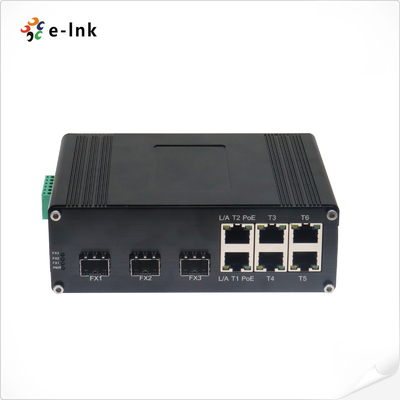

Switch PoE+ Fast de 6 puertos industriales + 3 puertos de fibra 30W/Puerto Reforzado
Descripción general
El Serie LNK-IMC306P es un switch Ethernet industrial robusto que proporciona 6 puertos Fast Ethernet
PoE+ que entregan hasta 30W cada uno y 3 enlaces ascendentes de fibra (SFP/SC/FC/ST opcional).
Diseñado para alimentar cámaras IP, puntos de acceso inalámbricos y otros dispositivos de potencia media,
admite la transmisión confiable de datos y energía en entornos hostiles. Con entradas redundantes de
48–57VDC, montaje en riel DIN y un amplio rango de funcionamiento de -40°C a 80°C, este switch
garantiza una implementación de red estable para aplicaciones remotas e industriales.
Características
6× puertos RJ45 PoE+ 10/100Base-TX, hasta 30W por puerto (total 180W)
3× puertos de fibra 100Base-FX, SFP/SC/FC/ST opcional
Diseño de eficiencia energética: IEEE 802.3az EEE, baja potencia inactiva (5W)
Fiabilidad industrial: MTBF >200.000 horas, carcasa de aluminio
Entradas de alimentación redundantes de 48–57VDC con protección contra sobrecarga e inversión de polaridad
Amplio rango de temperatura de funcionamiento: -40°C a 80°C para entornos hostiles
Montable en riel DIN para una fácil implementación en gabinete
Cumplimiento global: ISO9001, CE, EN55022, IEC ESD/Surge/EFT/RS
Índices técnicos
|
Ethernet
|
|
Estándares:
|
IEEE802.3 10BASE-T
|
|
IEEE802.3u 100BASE-TX/FX
|
|
Control de flujo IEEE802.3x
|
|
IEEE 802.3az Ethernet de eficiencia energética (EEE)
|
|
IEEE802.3af Power over Ethernet
|
|
f/att Power over Ethernet
|
|
Reenvío & FiltradoTasa: 14.880pps (10Mbps)
|
148.800pps (100Mbps)
|
|
Memoria del búfer de paquetes:
|
|
512K bits
|
Tipo de procesamiento:
|
|
Almacenamiento y reenvío
|
Tamaño de la tabla de direcciones:
|
|
1024
|
Direcciones MAC Interfaz
|
|
Conector:
|
|
6
|
-puerto 10/100BASE-T Puerto óptico:
|
|
3
|
x 100Base- FX(SFP, SC, FC, ST Opcional) Ambiental
|
|
Temperatura de funcionamiento:
|
|
-40°C a 80°C (-40°F a 176°F)
|
Temperatura de almacenamiento:
|
|
-40°C a 85°C (-40°F a 185°F)
|
Humedad relativa:
|
|
5% a 95% sin condensación
|
MTBF
|
|
> 200.000 horas
|
Eléctrico y mecánico
|
|
Entrada de energía:
|
|
48
|
~57VCC,Alimentación redundante (bloque de terminales de 6 pines) Consumo de energía:
|
|
180
|
W máx. (PoE en uso)5W máx. (PoE no en uso)
|
|
Estándar:
|
|
IEEE802.3a
|
f/atPoE:
|
|
Estado por puerto
|
|
RJ45
|
Puerto 1 ~ Puerto 6-puerto 10/100BASE-T
|
|
30W máx. por puerto (Modo B alternativo)
|
Protección:
|
|
Sobrecarga de entrada de energía:
|
|
Restablecimiento automático
|
Polaridad inversa:
|
|
Presente
|
Indicadores LED:
|
|
Energía:
|
|
P
|
WREstado PoE:
|
|
Estado por puerto
|
Ethernet (por puerto):
|
|
Enlace/Actividad
|
Fibra
|
|
:FX1, FX2, FX3
|
Dimensiones (AnxPrxAl):
|
|
150
|
x 50x 50mm Peso:
|
|
0.
|
6-puerto 10/100BASE-TCarcasa:
|
|
Al
|
Carcasa de uminioOpciones de montaje:
|
|
Riel DIN
|
Aprobaciones regulatorias
|
|
ISO9001
|
|
EN55022:2010+AC: 2011, Clase A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Sobretensión)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
|
Información para pedidos
|
Modelo
|
Descripción
|
LNK-
|
|
IMC306PIndustrial
|
Switch Ethernet: 6 puertos 10/ 100Base-TX (6 -puerto PoE+) + + 3 puertos 100BASE-FX Fibra, única LNK-IMC306P-20
|
|
Industrial
|
Switch Ethernet: 6 puertos 10/ 100Base-TX (6 -puerto PoE+) + + 3 puertos 100BASE-FX Fibra, única LNK-IMC306PS-20
|
|
Industrial
|
Switch Ethernet: 6 puertos 10/ 100Base-TX (6 -puerto PoE+) + + 3 puertos 100BASE-FX Fibra, única LNK-IMC306PF-20
|
|
Industrial
|
Switch Ethernet: 6 puertos 10/ 100Base-TX (6-puerto PoE+) + + 3 puertos 100BASE-FXFibra, única Modo, fibra única, FC, 20KM LNK-IMC306P-SFP
|
|
Industrial
|
6-puerto 10/100BASE-T(6 -puerto PoE+) + 3 puertos 100BASE SFPSwitch Ethernet Opciones SFP
|
|
► Opción SFP. Seleccione su SFP en nuestra página de opciones SFP
|
► El módulo SFP debe comprarse por separado.
|
|
Opciones de montaje
|
|
► Soporte de riel DIN predeterminado instalado.
|
Opciones de energía
|
|
►
|
240W/5A 48VDC Fuente de alimentación de riel DIN. Cable abierto para bloque de terminales.► La fuente de alimentación debe comprarse por separado.
|
|
