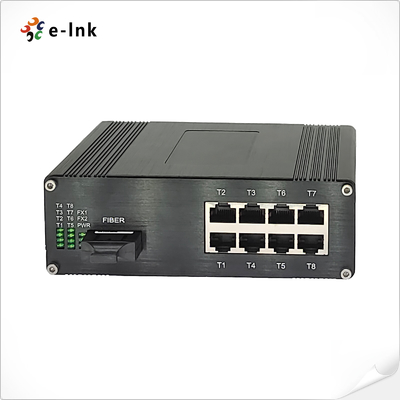

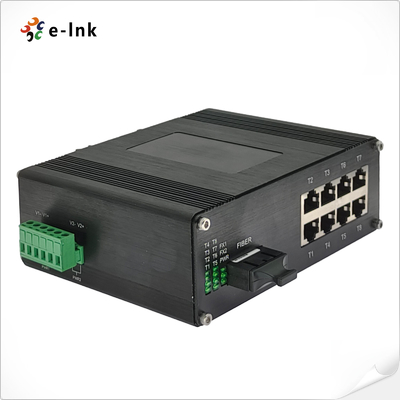

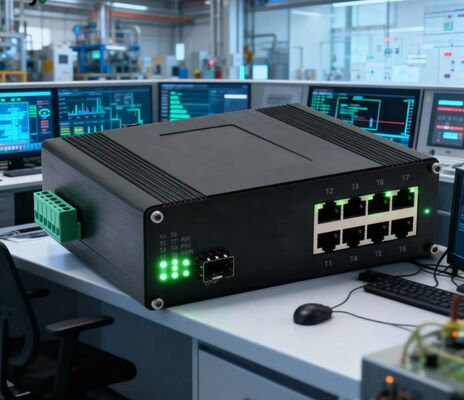

Interruptor industrial de Ethernet Gigabit de 8 puertos + 1 puerto de fibra base-X de 1000 puertos -40 ~ 80 °C
Resumen general
ElEl LNK-IMC108Ges un robusto8 puertos 10/100/1000 Base-T + 1 puerto 1000 Base-Xindustriales
Conmutador Ethernet diseñado para redes de alto rendimiento en entornos exigentes.
Con soporte para el enlace ascendente de fibra de Gigabit, entradas de potencia redundantes de 12 ~ 58VDC y una amplia gama de -40 °C
Este interruptor garantiza una transmisión fiable de datos para
Su carcasa compacta de aluminio, DIN-Rail y montaje en pared
Las opciones, y el cumplimiento de las normas EMC industriales lo convierten en una excelente opción paraIP
vigilancia, automatización industrial y conectividad remota.
Características
8× Gigabit RJ45 + 1× 1000 puerto de fibra base-X (SFP/SC/FC/ST opcional)
Apoya MDI/MDIX automático, negociación automática, Full/Half-duplex
Soporte de Jumbo Frame hasta 9K bytes para la transmisión de datos grandes
Conmutación de alto rendimiento: búfer de 2.75M, mesa MAC 4K
Ingresos de potencia redundantes de 12 ~ 58VDC con protección contra sobrecarga y polaridad inversa
Temperatura de funcionamiento general: -40°C a 80°C, MTBF >200.000 horas
Bajo consumo de energía: máximo 5W
Control de flujo de Ethernet (EEE) y IEEE 802.3x de eficiencia energética
Casilla de aluminio de grado industrial con DIN-Rail e instalación de montaje en pared
Conformidad EMC y seguridad: EN55022, EN55024, serie IEC 61000-4
Indices técnicos
|
Conexión Ethernet
|
|
Las normas:
|
Las condiciones de los sistemas de control de velocidad se determinarán en función de las características de la máquina.
|
|
Las condiciones de los sistemas de control de velocidad se determinarán en función de las características de las unidades de control.
|
|
Las condiciones de los requisitos de seguridad de los sistemas de seguridad de la Unión son las siguientes:
|
|
Las condiciones de los sistemas de control de velocidad se determinarán en función de las condiciones de las instalaciones.
|
|
Yo...EEE802.3x FlujoC. Lasel control
|
|
IEEE 802.3az Ethernet eficiente desde el punto de vista energético
|
|
Adelante&El filtroel Tasa:
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
|
1,488,000pps (1000Mbps)
|
|
Memoria de paquete de búfer:
|
2.75M bits
|
|
Tipo de tratamiento:
|
Envío y almacenaje
|
|
Duración máxima del paquete:
|
Cuadro Jumbo de 9K bytes
|
|
Tamaño de la tabla de direcciones:
|
4K Direcciones MAC
|
|
Interfaz
|
|
Conector:
|
8 x RJ45
|
|
Puerto óptico:
|
1 x 1000 base-X (SFP, SC, FC, ST opcional)
|
|
Medio ambiente
|
|
Temperatura de funcionamiento:
|
-40 °C a 80 °C (-40 °F a 176 °F)
|
|
Temperatura de almacenamiento:
|
-40 °C a 85 °C (-40 °F a 185 °F)
|
|
Humedad relativa:
|
No condensante del 5% al 95%
|
|
El número de unidades
|
> 200 000 horas
|
|
Eléctricos y mecánicos
|
|
Potencia de entrada:
|
12 ~ 58 añosVDC, Potencia redundante (bloque de terminales de 6 pines)
|
|
Consumo de energía:
|
5- ¿Qué es eso?
|
|
Protección:
|
|
Sobrecarga de energía de entrada:
|
Reiniciable automáticamente
|
|
Polaridad inversa:
|
En el presente
|
|
Indicadores LED:
|
|
La potencia:
|
El estado de Power1, Power2
|
|
Ethernet (por puerto):
|
Enlace/Actividad
|
|
Fibras:
|
En el caso de las empresas de servicios financieros
|
|
Dimensiones (WxDxH):
|
150 el número115 el número50 En el caso de los
|
|
Peso:
|
0.6En kilos
|
|
Encasillado:
|
Cuadro de aluminio
|
|
Opciones de montaje:
|
DIN-Rail / montado en la pared
|
|
Las aprobaciones reglamentarias
|
|
Se trata de una norma ISO 9001
|
|
En el caso de los vehículos de la categoría N1 y N2
|
|
La norma EN 61000-3-2: 2006+A1: 2009+A2: 2009 también se aplica a los vehículos de motor.
|
|
Se aplicarán las disposiciones siguientes:
|
|
En el caso de los vehículos de la categoría N12010
|
|
Se aplicará la norma IEC 61000-4-2:2008 (ESD)
|
|
Se aplicará la norma ISO/IEC 61000-4-3: 2010 (RS).
|
|
Se aplicará la norma IEC 61000-4-4: 2012 (EFT)
|
|
Se aplicará la norma IEC 61000-4-5: 2014 (Aumento de la velocidad)
|
|
Se aplicará la norma ISO/IEC 61000-4-6: 2013 (CS) en el caso de los vehículos de las categorías M1 y M2.
|
|
Se aplicará la norma IEC 61000-4-8: 2009 (PFMF)
|
Información sobre los pedidos
|
Modelo
|
Descripción
|
|
El LNK-IMC108G
|
Industriales Interruptor Ethernet: 8 puertos 10/100/1000Base-TX+ 1 puerto1000 base-XFibra, Multimodo, Fibra Doble, SC,550- ¿ Qué?
|
|
El LNK-IMC108G-20
|
Industriales Interruptor Ethernet: 8 puertos 10/100/1000Base-TX+ 1 puerto1000 base-XFibra, modo único, doble fibra, SC, 20KM
|
|
Los datos de las pruebas de seguridad de los equipos de seguridad de los equipos de seguridad de los equipos de seguridad de los equipos de seguridad de los equipos de seguridad.
|
Industriales Interruptor Ethernet: 8 puertos 10/100/1000Base-TX+ 1 puerto1000 base-XFibra, modo único, fibra única, SC, 20KM
|
|
El LNK-IMC108GF-20
|
Industriales Interruptor Ethernet: 8 puertos 10/100/1000Base-TX+ 1 puerto1000 base-XFibra, Modo único, fibra única, FC, 20KM
|
|
Los datos de las pruebas de seguridad de los equipos de ensayo de los equipos de ensayo de los equipos de ensayo de los equipos de ensayo de los equipos de ensayo de los equipos de ensayo de los equipos de ensayo de los equipos de ensayo de los equipos de ensayo de los equipos de ensayo.
|
Industriales8- puerto 10/100/1000Se trata de la base de datos. + 1 puerto 1000Interruptor Ethernet BASE SFP
|
|
Las opciones de los PDS
|
Seleccione su SFP en nuestra página de opciones de SFP
|
|
El módulo SFP debe comprarse por separado.
|
|
Opciones de montaje
|
► Default DIN-Rail Bracket installed; Wall Mount Bracket is included.
|
|
Opciones de energía
|
¿Qué quieres decir?24W/1A. No24VDC Fuente de alimentación DIN-Rail, cable abierto para el bloque terminal.
|
|
El suministro eléctrico debe comprarse por separado.
|
