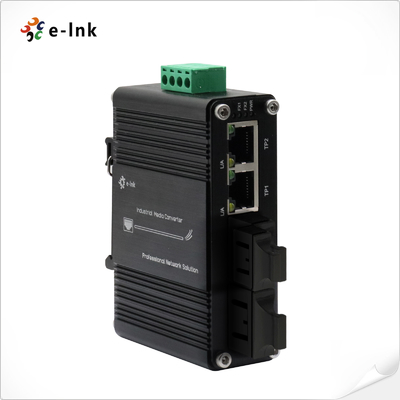

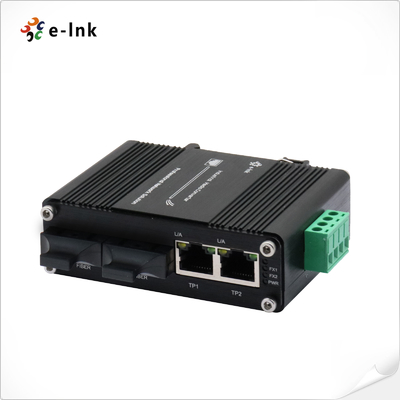

Mini Industrial Gigabit Copper de 2 puertos + Switch Ethernet de fibra de 2 puertos -40 ~ 75 °C
Resumen general
La serie LNK-IMC202G es un interruptor Ethernet industrial compacto y robusto con dos
Puertos RJ45 de 10/100/1000BASE-T y dos puertos de fibra de 1000Base-X que admiten SFP/SC/ST/FC
Diseñado para entornos adversos, admite el paso de fallas de enlace, full/half-duplex
El sistema tiene un sistema de control automático, 9K jumbo frames, y una entrada de potencia redundante de 12~48VDC.
instalación de montaje en pared, carcasa de aluminio IP40 y un funcionamiento prolongado de -40 °C a +75 °C
El sistema de control de temperatura proporciona una red fiable de alta velocidad para la automatización industrial, la vigilancia,
y aplicaciones de comunicación remota.
Características
2 × 10/100/1000BASE-T puertos RJ45 con MDI/MDI-X automático
2 × 1000 puertos de fibra base-X, compatibles con módulos SFP/SC/ST/FC
Soporte para el paso por defecto de enlace (LFP)
Negociación automática completa o semi-duplex
Soporte para Jumbo Frame de 9K bytes

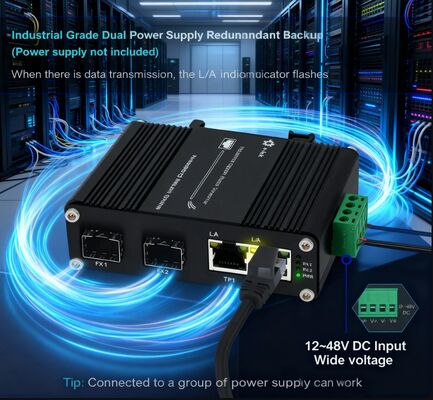

Entrada de potencia redundante de 12~48VDC
Carcasa de aluminio resistente IP40

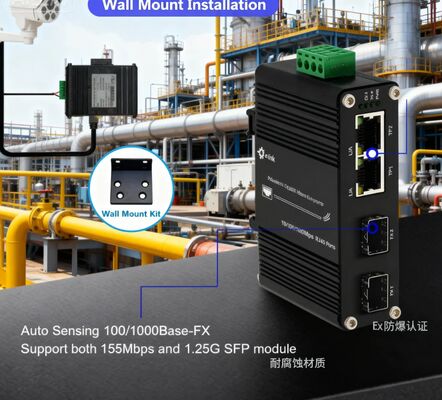

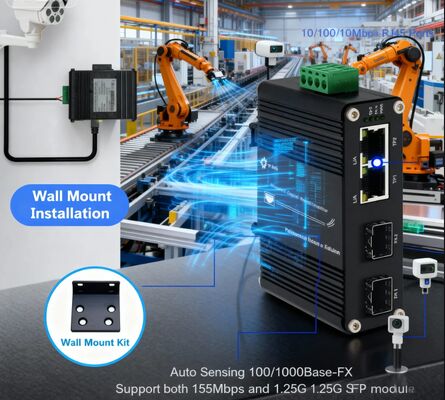

Instalación DIN-Rail y de pared
Temperatura de funcionamiento: -40°C a +75°C
Diseño compacto: 95 × 70 × 30 mm; Peso: 0,25 kg
MTBF > 200 000 horas para la fiabilidad a largo plazo
Indices técnicos
|
Conexión Ethernet
|
|
Las normas:
|
Las condiciones de los requisitos de seguridad de las instalaciones deben ser las siguientes:
|
|
El IEEE802.3- ¿ Qué? 100Base-TExtranjería
|
|
IEEE802.3ab 1000Base-T
|
|
Las partidas 1 y 21000 base-X
|
|
Tipo de tratamiento:
|
El almacén y...Adelante
|
|
Tasa de filtro hacia adelante:
|
14,880pps (10Mbps)
|
|
148,800 ppps (100 Mbps)
|
|
1,488,000pps (1000Mbps)
|
|
Memoria de paquete de búfer:
|
1 Mbit
|
|
- ¿ Qué? Duración del paquete:
|
9K bytes
|
|
Tamaño de la tabla de direcciones
|
Direcciones MAC 2K
|
|
Interfaz
|
|
Conector:
|
2x RJ45
|
|
Puerto óptico:
|
2 x FPS/SC/ST/FC 1000 base-X
|
|
Eléctricos y mecánicos
|
|
Potencia de entrada:
|
12 ~48VDC,4- bloque de terminales de pines
|
|
Consumo de energía:
|
5- ¿Qué es eso?
|
|
Indicadores LED:
|
|
PWR:
|
Estado de la energía
|
|
- ¿ Qué es eso?
|
Enlace/Actividad
|
|
Peso de las piezas:
|
- ¿ Qué?Tinta y tinta
|
|
En general
|
|
Dimensiones (WxDxH):
|
95 el número70 x30 En el caso de los
|
|
Peso:
|
0.25Kg
|
|
Encasillado:
|
de aluminio El caso
|
|
Opciones de montaje:
|
DIN-Rail / montado en la pared
|
|
Medio ambiente
|
|
Temperatura de funcionamiento:
|
-40°C a75°C (-40 °F a 1 °C)67°F)
|
|
Temperatura de almacenamiento:
|
-40 °C a 85 °C (-40 °F a 185 °F)
|
|
Humedad relativa:
|
No condensante del 5% al 95%
|
|
El número de unidades
|
> 200 000 horas
|
|
Las aprobaciones reglamentarias
|
|
Se trata de una serie de normas de calidad que se aplican a los productos.
|
|
Impuestos de la Unión Europea
En el caso de los vehículos de la categoría N1 y N2
La norma EN 61000-3-2: 2006+A1: 2009+A2: 2009 también se aplica a los vehículos de motor.
Se aplicarán las disposiciones siguientes:
En el caso de los vehículos de la categoría N1 2010
|
|
El SME:
Se aplicará la norma IEC 61000-4-2:2008 (ESD)
Se aplicará la norma ISO/IEC 61000-4-3: 2010 (RS).
Se aplicará la norma IEC 61000-4-4: 2012 (EFT)
Se aplicará la norma IEC 61000-4-5: 2014 (Aumento de la velocidad)
Se aplicará la norma ISO/IEC 61000-4-6: 2013 (CS) en el caso de los vehículos de las categorías M1 y M2.
Se aplicará la norma IEC 61000-4-8: 2009 (PFMF)
|
Información sobre los pedidos
|
Modelo
|
Descripción
|
|
El LNK-IMC202G Serie
|
Industriales 2-puerto 10/1001000BASE-TX a2x1000La base- ¿ Qué? El SFP/SC/ST/FC Conexión EthernetCambiar
|
|
Las opciones de los PDS
|
Seleccione su SFP en nuestra página de opciones de SFP (FPD industriales).
|
|
El módulo SFP debe comprarse por separado.
|
|
Opciones de montaje
|
|
|
Opciones de energía
|
¿Qué quieres decir?24W/1A. No24Fuente de alimentación VDC.
|
|
El suministro eléctrico debe comprarse por separado.
|

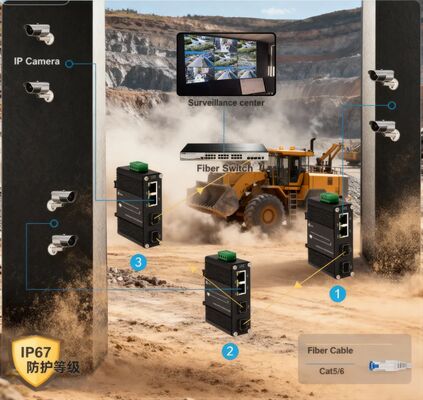

Aplicación
