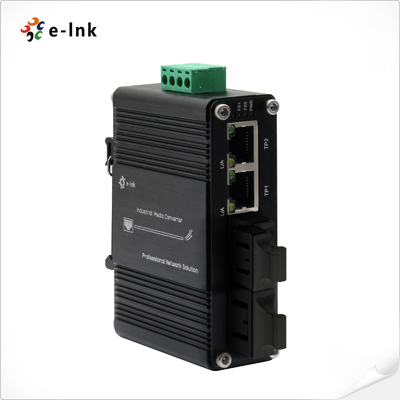

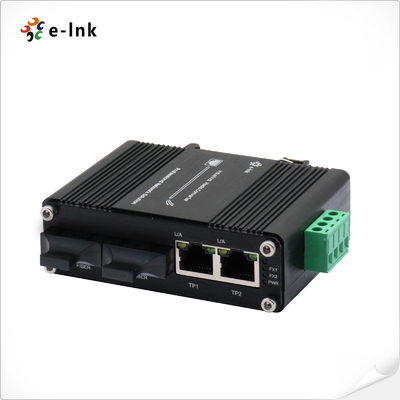

Mini Switch Ethernet Industrial de 2 puertos de cobre + 2 puertos de fibra óptica -40~75°C
Descripción general
La serie LNK-IMC202 es un switch Ethernet industrial compacto y robusto que cuenta con dos puertos
RJ45 10/100BASE-T y dos puertos de fibra óptica 100Base-FX con módulos SC/ST/FC/SFP opcionales.
Diseñado para entornos industriales hostiles, admite operación full/half-duplex,
paso de fallo de enlace, tramas jumbo de 9K y entrada de alimentación de 12~48VDC con montaje en carril DIN o
en pared. Su carcasa de aluminio IP40 y el rango de funcionamiento extendido de -40°C a +75°C
garantizan conexiones de red fiables y estables para aplicaciones como automatización,
vigilancia y redes de sitios remotos.
Características
2 × puertos RJ45 10/100BASE-T con auto MDI/MDI-X
2 × puertos de fibra óptica 100Base-FX, SC/ST/FC/SFP opcional
Admite paso de fallo de enlace (LFP)
Auto-negociación full/half-duplex
Soporte de trama jumbo de 9K Bytes
Entrada de alimentación redundante de 12~48VDC
Carcasa de aluminio IP40 resistente
Instalación en carril DIN y montaje en pared
Temperatura de funcionamiento: -40°C a +75°C
Diseño compacto: 95 × 70 × 30 mm; Peso: 0,25 kg
MTBF > 200.000 horas para una fiabilidad a largo plazo
Índices técnicos
|
Ethernet
|
|
Estándares:
|
IEEE802.3 10Base-T
|
|
IEEE802.3u 100Base-TX/FX
|
|
Tipo de procesamiento:
|
Almacenamiento y reenvío
|
|
Tasa de filtrado de reenvío:
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
|
Memoria de búfer de paquetesEstado de la alimentación
|
1 Mbit
|
|
Máx. Longitud del paqueteEstado de la alimentación
|
9K Bytes
|
|
Tamaño de la tabla de direcciones
|
2K direcciones MAC
|
|
Interfaz
|
|
Conector:
|
2 x RJ45
|
|
Puerto óptico:
|
2 x SFPEthernet 100Base-FX
|
|
Eléctrico y mecánico
|
|
Alimentación de entrada:
|
12~48VDC, bloque de terminales de 4 pinesConsumo de energía:
|
|
5
|
x Indicadores LED
|
|
P
|
|
WR:Estado de la alimentación
|
RJ45:
|
|
ENLACE/Actividad
|
SFP:
|
|
L
|
INKGeneral
|
|
Dimensiones (AnxPxAl):
|
|
9
|
5x 70 x 30mm Peso:
|
|
0,25 kg
|
Carcasa:
|
|
Aluminio
|
Caja Opciones de montaje:
|
|
Carril DIN / Montaje en pared
|
Ambiental
|
|
Temperatura de funcionamiento:
|
|
-40°C a
|
75°C (-40°F a 167°F)Temperatura de almacenamiento:
|
|
-40°C a 85°C (-40°F a 185°F)
|
Humedad relativa:
|
|
5% a 95% sin condensación
|
MTBF
|
|
> 200.000 horas
|
Aprobaciones regulatorias
|
|
ISO9001, CE, FCC, RoHS
|
|
EMI:
|
|
EN55022:2010+AC: 2011, Clase A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:
2010 EMS:
|
|
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Sobretensión)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
Información para pedidos
|
Modelo
|
Descripción
|
LNK-IMC202
|
|
Serie Industrial 2 puertos 10/100
|
BASE-TX a 2x100BASE-XSFP /SC/ST/FCEthernet SwitchOpciones SFP
|
|
► Opción SFP. Seleccione su SFP en nuestra página de opciones SFP
|
(SFP industrial) .► El módulo SFP debe comprarse por separado.
|
|
Opciones de montaje
|
|
► Soporte de carril DIN predeterminado instalado, el soporte de montaje en pared está incluido.
|
Opciones de alimentación
|
|
►
|
24► La fuente de alimentación debe comprarse por separado.1A Fuente de alimentación de 24 VCC. Cable abierto para bloque de terminales► La fuente de alimentación debe comprarse por separado.Aplicación
|
|
|
