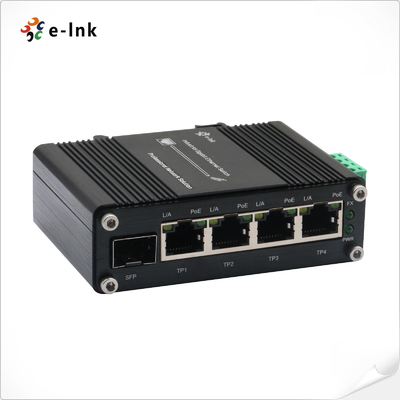

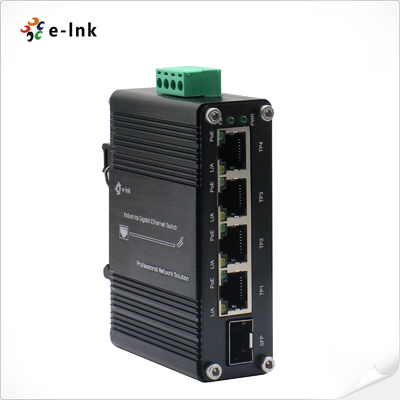

Mini Industrial 4-Puertos PoE+ Gigabit + 1 SFP Ethernet Switch -40~80°C
Descripción general
La serie LNK-IMC104GP-SFP es un switch Gigabit Ethernet industrial compacto que presenta
cuatro puertos PoE+ 10/100/1000BASE-T y una ranura SFP de doble velocidad 100/1000BASE-X.
Con una entrada de 12~48VDC de amplio rango y un amplificador de voltaje incorporado, ofrece hasta 120W PoE
presupuesto para alimentar cámaras IP, puntos de acceso inalámbricos y otros dispositivos. Diseñado con una carcasa de aluminio IP40
resistente, flexibilidad de montaje en riel DIN/pared y un rango de funcionamiento extendido de -40°C a 80°C
este switch garantiza una conectividad fiable en entornos industriales exigentes
como energía solar, transporte y redes de vigilancia.
Características
4 × puertos RJ45 10/100/1000BASE-T con IEEE 802.3at PoE+
1 × ranura SFP 100/1000BASE-X con detección automática
Entrada de 12~48VDC de amplio rango con amplificador de potencia incorporado
Hasta 120W de presupuesto PoE (48VDC), 90W (24VDC), 60W (12VDC)
Conmutación de almacenamiento y reenvío con un ancho de banda de backplane de 20 Gbps
Carcasa de aluminio IP40 resistente, a prueba de polvo y duradera
Opciones de instalación en riel DIN y montaje en pared
Temperatura de funcionamiento extendida: -40°C a 80°C
MTBF > 200.000 horas para una fiabilidad a largo plazo
Índices técnicos
|
Ethernet
|
|
Estándares:
|
IEEE 802.3 Ethernet
|
|
IEEE 802.3u Fast Ethernet
|
|
IEEE 802.3ab Gigabit Ethernet
|
|
IEEE 802.3x Control de flujo dúplex completo
|
|
IEEE 802.3az Ethernet de eficiencia energética (EEE)
|
|
IEEE 802.3at Power over Ethernet Plus PSE
|
|
IEEE 802.3af Power over Ethernet Plus
|
|
Reenvío&FiltradoVelocidad: 14.880pps (10Mbps)
|
148.800pps (100Mbps)
|
|
1.488.000pps (1000Mbps)
|
|
Búfer de paquetes:
|
|
1Mbits
|
Longitud del paquete:
|
|
10Kbytes
|
Tabla de direcciones MAC:
|
|
8K
|
Matriz de conmutación:
|
|
10Gbps/sin bloqueo
|
Propiedad de intercambio
|
|
Ancho de banda del backplane: 20 Gbps;
|
Velocidad de reenvío de paquetes: 14,88 Mpps
Conector:
|
|
4 x RJ45
|
Interfaz
|
|
Conector:
|
|
4 x RJ45
|
Puerto óptico:
|
|
1 x SFP 1000Base-X
|
o 100Base-FX (detección automática) PoE (Power over Ethernet)Estándar:
|
|
IEEE802.3
|
|
af/
|
atPuerto:RJ45
|
|
Asignación de pines de alimentación
|
4/5(+), 7/8(-)
|
|
Presupuesto PoE:
|
Hasta 120 vatios de presupuesto PoE (48VDC), 90 vatios de presupuesto PoE (24VDC), 60 vatios de presupuesto PoE (12VDC)
|
|
Ambiental
|
Temperatura de funcionamiento:
|
|
-40°C a 80°C (-40°F a 176°F)
|
|
Temperatura de almacenamiento:
|
-40°C a 85°C (-40°F a 185°F)
|
|
Humedad relativa:
|
5% a 95% sin condensación
|
|
MTBF
|
> 200.000 horas
|
|
Eléctrico y mecánico
|
Potencia de entrada:
|
|
12~48
|
|
VCC
|
(Bloque de terminales)Consumo de energía: <125
|
|
W
|
(No-PoE<6W) Sobrecarga de entrada de energía:Restablecimiento automático
|
|
Polaridad inversa:
|
Presente
|
|
Dimensiones (AnxPxAl):
|
95
|
|
x 7
|
0 x29mmPeso:KgKg
|
|
Carcasa:
|
Carcasa de aluminioOpciones de montaje:Riel DIN / Montaje en pared
|
|
Indicadores LED:
|
P
|
|
WR
|
:
|
|
Encendido
|
|
L/A:EN55022:2010+AC: 2011, Clase A
|
PoE
|
|
:EN55022:2010+AC: 2011, Clase A
|
Aprobaciones regulatorias
|
|
ISO9001EN55022:2010+AC: 2011, Clase A
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN550
|
|
32
|
|
:201
|
|
7
|
|
IEC 61000-4-2: 2008 (ESD)IEC 61000-4-3: 2010 (RS)IEC 61000-4-4: 2012 (EFT)IEC 61000-4-5: 2014 (Sobretensión)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
|
Información para pedidos
|
|
Modelo
|
|
Descripción
|
|
LNK-IMC104GP-SFP
|
Mini Industrial 4-Puertos 10/100/1000T 802.3at PoE + 1-Puerto 100/1000X SFP Gigabit Ethernet Switch con entrada de 12~48VDC y amplificador de voltaje
|
Opciones SFP
|
► Opción SFP. Seleccione su SFP en nuestra página de opciones SFP
|
|
(SFP industrial)
|
.
|
|
► El módulo SFP debe comprarse por separado.
|
Opciones de montaje ► Soporte de riel DIN predeterminado instalado; El soporte de montaje en pared está incluido.Opciones de energía
|
|
► La fuente de alimentación debe comprarse por separado
|
|
