Mini Industrial 3-Port Gigabit + 1 SFP Fiber Ethernet Switch -40~75°C
Descripción general

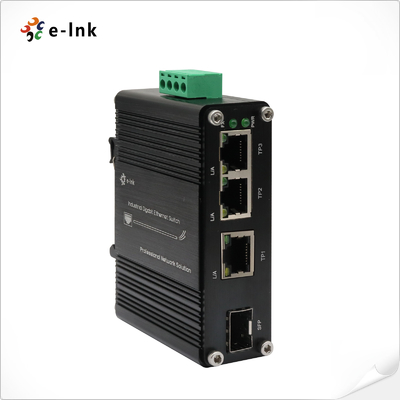

La serie LNK-IMC103G-SFP es un switch Gigabit Ethernet industrial robusto con tres puertos
10/100/1000BASE-T RJ45 y una ranura SFP de doble velocidad 100/1000BASE-X. Alojado
en una carcasa de aluminio con clasificación IP40, admite instalaciones en riel DIN y montaje en pared. Con un
amplio rango de temperatura de funcionamiento de -40°C a +75°C, compatibilidad flexible con módulos SFP,
y diseño de eficiencia energética, asegura una red de alta velocidad confiable para aplicaciones exigentes
como vigilancia IP, backhaul inalámbrico y conectividad industrial remota.
Características
3 × puertos 10/100/1000BASE-T RJ45 con auto MDI/MDI-X
1 × ranura SFP 100/1000BASE-X con detección automática
Opciones de fibra flexibles: módulos SFP monomodo/multimodo, 1/2 núcleo
Conmutación de almacenamiento y reenvío con matriz de conmutación de 12 Gbps
Cumple con IEEE 802.3az Energy Efficient Ethernet (EEE)
Amplio rango de temperatura de funcionamiento: -40°C a +75°C

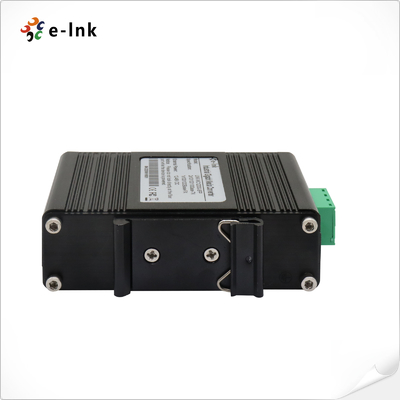

Carcasa de aluminio IP40 resistente con soporte para riel DIN y montaje en pared
Diseño compacto y ligero (95 × 70 × 30 mm, 0,25 kg)
MTBF > 200.000 horas, lo que garantiza una fiabilidad a largo plazo
Índices técnicos
|
Ethernet
|
|
Estándares:
|
IEEE802.3 10Base-T
|
|
IEEE802.3u 100Base-TX/FX
|
|
IEEE802.3ab 1000Base-T
|
|
IEEE802.3z 1000Base-X
|
|
IEEE 802.3x Control de flujo dúplex completo
|
|
IEEE 802.3az Energy Efficient Ethernet (EEE)
|
|
Tipo de procesamiento:
|
Almacenamiento yReenvío
|
|
Tasa de filtrado de reenvío:
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
|
1.488.000pps (1000Mbps)
|
|
Memoria de búfer de paquetesFX:
|
4 Mbit
|
|
Matriz de conmutación:1
|
24Longitud máxima de paquete
|
|
: 9K BytesFX:
|
2K direcciones MAC
|
|
Interfaz
|
Conector:
|
|
3
|
|
x RJ45
|
Puerto óptico: 1 x SFP 1000Base-X
|
|
o 100Base-FX
|
(detección automática) Eléctrico y mecánicoPotencia de entrada:
|
|
12~
|
|
48VDC, bloque de terminales de 2 pines
|
Consumo de energía:5
|
|
W máx.
|
7P
|
|
WR
|
|
:Estado de la alimentaciónFX:
|
:
|
|
Estado del ENLACE EthernetFX:
|
Fibra L
|
|
INK
|
EstadoDimensiones (AnxPxAl): 9
|
|
5
|
x 7 0 x 30mmPeso: 0,25 kg
|
|
Carcasa:
|
Aluminio
|
|
Carcasa
|
Opciones de montaje: Riel DIN / Montaje en pared
|
|
Ambiental
|
Temperatura de funcionamiento:
|
|
-40°C a
|
|
75
|
°C (-40°F a 167°F)Temperatura de almacenamiento:-40°C a 85°C (-40°F a 185°F)
|
|
Humedad relativa:
|
5% a 95% sin condensación
|
|
MTBF
|
> 200.000 horas
|
|
Aprobaciones regulatorias
|
ISO9001, CE, FCC, RoHS
|
|
EMI:
|
|
EN55022:2010+AC: 2011, Clase A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:
2010
EMS: IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Sobretensión)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
Información para pedidos
Modelo
|
Descripción
|
LNK-IMC103G-SFP
|
Mini Industrial 3-Puerto 10/100/1000T + 1-Puerto 100/1000X SFP Gigabit Ethernet Switch
|
|
Opciones SFP
|
► Opción SFP. Seleccione su SFP en nuestra página de opciones SFP
|
|
(SFP industrial)
|
. ► El módulo SFP debe comprarse por separado.Opciones de montaje
|
|
► Soporte de riel DIN predeterminado instalado; El soporte de montaje en pared está incluido.
|
|
Opciones de alimentación
|
►
|
|
24
|
W/► La fuente de alimentación debe comprarse por separado.A 24Fuente de alimentación VDC. Cable abierto para bloque de terminales► La fuente de alimentación debe comprarse por separado.Aplicación
|
|
|
