L2 industrial + 24 puertos 10/100/1000T + 4 puertos 1000X.Interruptor Ethernet administrado por SFP
Visión general del interruptor Ethernet administrado industrial

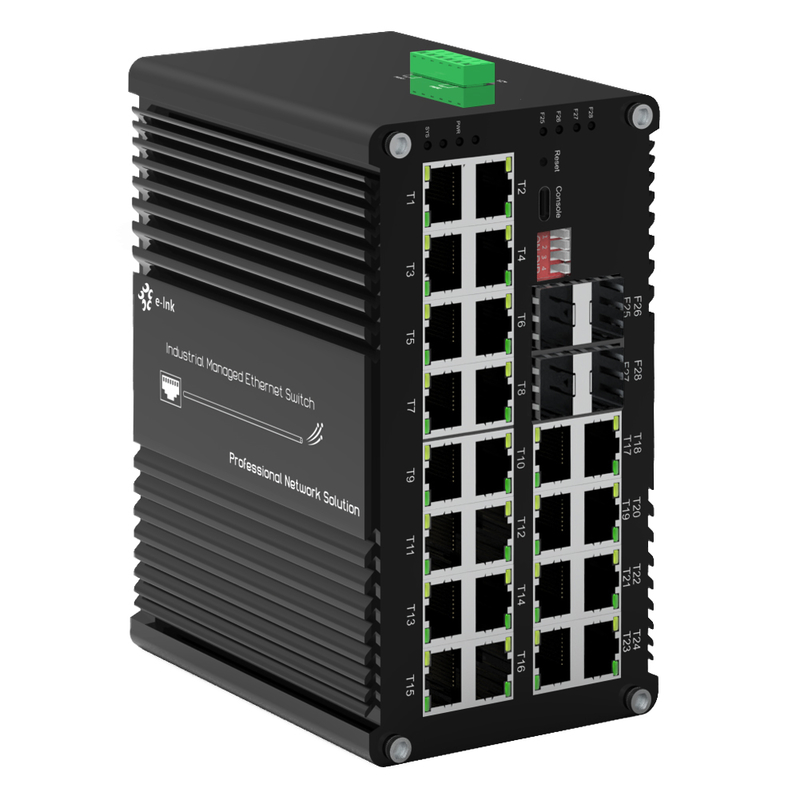

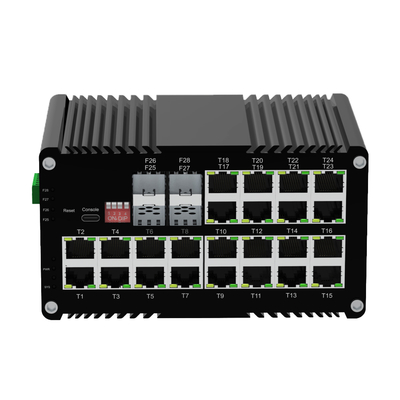

La serie ETH-DIMC2424M es un switch Ethernet Gigabit de 24 puertos administrado L2+ de grado industrial
con una capacidad de transmisión superior a 50 W,
Este interruptor endurecido ha sido diseñado para soportar
El sistema ofrece negociaciones automáticas, modos Full/Half-duplex y
automático MDI/MDI-X en puertos de cobre, mientras que sus ranuras SFP soportan tanto un solo modo
Este producto cuenta con una gestión avanzada de la calidad de los datos y de la calidad de la información.
capacidades y construcción robusta, lo que lo hace ideal para la vigilancia IP (cámaras IP),
Puntos de acceso inalámbricos (WAP) y redes industriales remotas.
y el despliegue plug-and-play.
Características del interruptor Ethernet administrado por PoE industrial
- 24 × 10/100/1000puertos base-T RJ45y4 × 1000 ranuras SFP de base-Xpara redes versátiles
- Apoyo de puertos RJ45Se trata de un sistema de transmisión de datos.,Negociación automática, yMDI/MDIX automático
- Gestión de puertos USB-Cpara una configuración rápida y sencilla sin acceso RS232
- Cuadro Jumbo de 10K bytesapoyo a la transferencia eficiente de datos de paquetes grandes
- IEEE 802.3az Ethernet eficiente desde el punto de vista energéticopara un consumo de energía reducido
- Carcasa de aluminio resistente IP40para la durabilidad de grado industrial
- Se puede montar en DIN-Railpara una fácil instalación en los gabinetes de control
- Amplio rango de temperaturas de funcionamiento: -40 °C a 80 °C (-40 °F a 176 °F)
Indices técnicos de los interruptores Ethernet gestionados por el sector industrial
|
Conexión Ethernet
|
|
Las normas:
|
Las condiciones de los sistemas de control de velocidad se determinarán en función de las características de la máquina.
|
|
Las condiciones de los sistemas de control de velocidad se determinarán en función de las características de las unidades de control.
|
|
Las condiciones de los requisitos de seguridad de los sistemas de seguridad de la Unión son las siguientes:
|
|
Las condiciones de los sistemas de control de velocidad se determinarán en función de las condiciones de las instalaciones.
|
|
El IEEE802.3p Calidad de servicio
|
|
IEEE802.1d Árbol de extensión
|
|
Adelante&El filtroel Tasa:
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
|
1,488,000pps (1000Mbps)
|
|
Memoria de paquete de búfer:
|
12 M bits
|
|
Tipo de tratamiento:
|
Envío y almacenaje
|
|
Ancho de banda del plano de fondo
|
110 Gbit/s
|
|
Duración máxima del paquete:
|
Cuadro Jumbo de 10K bytes
|
|
Tamaño de la tabla de direcciones:
|
8K Direcciones MAC
|
|
Interfaz
|
|
Conector:
|
24 x RJ45
|
|
RS485: el contenido de la sustancia
|
1 x RS485 (opcional)
|
|
Puerto óptico:
|
4 x 1000 base-X El SFP
|
|
El USB- ¿Qué quieres decir?
|
1 x USB-C (para la gestión)
|
|
Interfaz serie RS485 (opcional)
|
|
Interfaz física
|
Terminal de tornillo de 3 pines estándar para la industria
|
|
Tipo de datos
|
1Ch RS485 Bi-dirección
|
|
Señales RS-485
|
Datos + Datos-, GND
|
|
Distancia de línea de puerto en serie (cobre)
|
1000 metros
|
|
Tasa de Baud
|
0 ~ 800 kbps
|
|
Medio ambienteNo
|
|
Temperatura de funcionamiento:
|
-40 °C a 80 °C (-40 °F a 176 °F)
|
|
Temperatura de almacenamiento:
|
-40 °C a 85 °C (-40 °F a 185 °F)
|
|
Humedad relativa:
|
No condensante del 5% al 95%
|
|
El número de unidades
|
> 200 000 horas
|
|
Eléctricos y mecánicos
|
|
Potencia de entrada:
|
12~48 VDC, Potencia redundante (bloque de terminales de 6 pines)
|
|
Consumo de energía:
|
8W máximo
|
|
Protección:
|
|
Sobrecarga de energía de entrada:
|
Reiniciable automáticamente
|
|
Polaridad inversa:
|
En el presente
|
|
El DIP Interruptor
|
|
Conmutador DIP de 4 dígitosFunciónEl
|
El DIP
|
Función
|
Configuración
|
|
1 de la sección SW
|
VLAN
|
Activado
|
OFF - Discapacitado
|
|
La primera parte
|
Gestión de anillos
|
Activado
|
OFF - Discapacitado
|
|
3 de junio
|
Reservado
|
En línea - Reservado
|
OFF - Reservado
|
|
4 de junio
|
Reservado
|
En línea - Reservado
|
OFF - Reservado
|
|
Indicadores LED:
|
|
- ¿ Qué pasa?
|
Estado de la energía
|
|
Ethernet (por puerto):
|
Enlace/Actividad
|
|
Puerto RJ45
|
(T1~T24)
|
|
Fibras:
|
Puerto SFP de Gigabit: F25~F28
|
|
Dimensiones (WxDxH):
|
155 el número115 el número85 En el caso de los
|
|
Peso:
|
1.2- ¿ Qué?G.
|
|
Encasillado:
|
de aluminio El caso
|
|
Opciones de montaje:
|
Se aplicará el método siguiente:
|
|
Características del software
|
|
Protocolos de despido
|
Apoyo a STP/RSTP/MSTP/ERPSv2, agregación de enlaces
|
|
Soporte para transmisión múltiple
|
Apoyar el seguimiento de IGMP V1/V2/V3,apoyar el PGMR, el PGMV,802.1Q
|
|
VLAN
|
Apoyo a las redes VLAN 4K IEEE 802.1Q,soporte para QINQ, doble VLAN,
|
|
Gestión del tiempo
|
SNPT
|
|
Cuotas de servicio
|
Redirección basada en el flujo
Limitación de la tasa basada en el flujo
Filtración de paquetes basada en el flujo
8*Las colas de salida de cada puerto 802.1p/DSCP con asignación de prioridad
La calidad de servicio diferencial, marca de prioridad/nota
Algoritmo de programación de colas (SP, WRR, SP+WRR)
|
|
LLA
|
ACL de emisión basado en puerto
ACL basado en puertos y VLAN
Filtración de paquetes L2 a L4, que coincide con el primer mensaje de 80 bytes.
Proporcionar ACL basado en MAC, dirección MAC de destino, fuente IP, IP de destino, tipo de protocolo IP, puerto TCP/UDP, rango de puertos TCP/UDP y VLAN, etc.
|
|
Mantenimiento de diagnóstico
|
Apoyo para el espejo de puertos, Syslog, Ping
|
|
Función de gestión
|
Apoyo a la CLI, WEB, SNMPv1/v2/v3, servidor Telnet para la gestión, EEE, LLDP, servidor/cliente DHCP ((IPv4/IPv6), nube/MQTT
|
|
Gestión de las alarmas
|
Apoyar la salida de alarma de relé de una vía, RMON, TRAP
|
|
Seguridad
|
Protección contra tormentas de transmisión, HTTPS/SSLv3, AAA y RADIUS, SSH2.0
Apoyar el rastreo DHCP, opción 82,802.1X acceso de seguridad,
Apoyar la gestión jerárquica del usuario, la lista de control de acceso ACL,
Apoyo para DDOS,filtración / vinculación MAC basada en puertos, agujeros negros MAC, protección de la fuente IP, aislamiento de puertos, límite de velocidad del mensaje ARP
|
|
Características avanzadas de la capa 2+
|
Gestión de IPv4/IPv6
Ruta estática
|
|
Las aprobaciones reglamentarias
|
|
ISO9001, CE, RoHS y FCC
|
|
En el caso de los vehículos de la categoría N1 y N2
|
|
La norma EN 61000-3-2: 2006+A1: 2009+A2: 2009 también se aplica a los vehículos de motor.
|
|
Se aplicarán las disposiciones siguientes:
|
|
En el caso de los vehículos de la categoría N12010
|
|
Se aplicará la norma IEC 61000-4-2:2008 (ESD)
|
|
Se aplicará la norma ISO/IEC 61000-4-3: 2010 (RS).
|
|
Se aplicará la norma IEC 61000-4-4: 2012 (EFT)
|
|
Se aplicará la norma IEC 61000-4-5: 2014 (Aumento de la velocidad)
|
|
Se aplicará la norma ISO/IEC 61000-4-6: 2013 (CS) en el caso de los vehículos de las categorías M1 y M2.
|
|
Se aplicará la norma IEC 61000-4-8: 2009 (PFMF)
|
Información de pedido de los interruptores Ethernet gestionados por PoE industrial
|
Modelo
|
Descripción
|
|
Se trata de los valores de los valores de los activos financieros de la entidad.
|
Commutador Ethernet de gestión de SFP de 4 puertos
|
|
Las opciones de los PDS
|
Seleccione su SFP en nuestra página de opciones de SFP
|
|
El módulo SFP debe comprarse por separado.
|
|
Opciones de montaje
|
► Default DIN-Rail Bracket installed
|
|
Opciones de energía
|
- Fuente de alimentación DIN-Rail.
|
|
El suministro eléctrico debe comprarse por separado.
|
Aplicación de conmutador Ethernet administrado por PoE industrial
Política de garantía y servicio postventa
Está compuesto por:servicio al cliente en líneayservicio telefónico al cliente, en el que se estableceConsulta de productos,
apoyo técnico remoto,Servicios de mantenimiento y aceptación.
Política de servicios: 3 meses de reemplazo y 3 años de garantía.
Reemplazo: En el plazo de tres meses a partir de la compra de una serie de productos, tras la comprobación del fallo del producto
Los daños causados por los técnicos y los daños causados por el hombre causados por desastres no naturales, el comprador puede
En la mayoría de los casos, los productos que se venden en el mercado de la UE son de calidad superior a los productos que se venden en el mercado nacional.
Si no hay problemas en el ensayo del producto, se devolverá la muestra original.
Garantización: Daños causados por el hombre causados por desastres no naturales, el período de garantía gratuita de nuestra compañía es de 1 año.
[Las siguientes circunstancias no están incluidas en el ámbito de aplicación de la sustitución y el mantenimiento gratuito]
1- Daños causados por el funcionamiento y el mantenimiento no conforme a las instrucciones del manual del producto.
2- Daños causados por factores humanos, tales como voltaje de entrada inadecuado, entrada de agua y rotura.
3- Daños a los productos causados por catástrofes naturales, como rayos, terremotos, incendios, etc.
3.Alteración no autorizada de los ajustes inherentes o reparación sin el permiso de la compañía.
4- Productos fuera del ámbito del mantenimiento gratuito.
5Daños causados por el transporte, carga y descarga durante las reparaciones enviadas por los clientes.
6.El código de barras o modelo del producto en la tarjeta de garantía del producto no se ajusta al producto en sí.
7- Fallas o daños causados por otros problemas no relacionados con el producto, tales como diseño, tecnología, fabricación y calidad.
