Switch Ethernet gestionado SFP L2+ industrial de 24 puertos 10/100/1000T 802.3at PoE + 4 puertos 1000X Switch Ethernet gestionado SFP
Descripción general del switch Ethernet gestionado PoE industrial

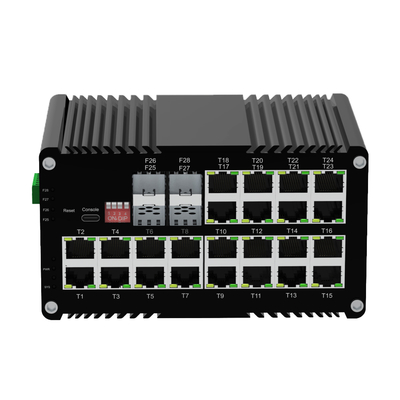

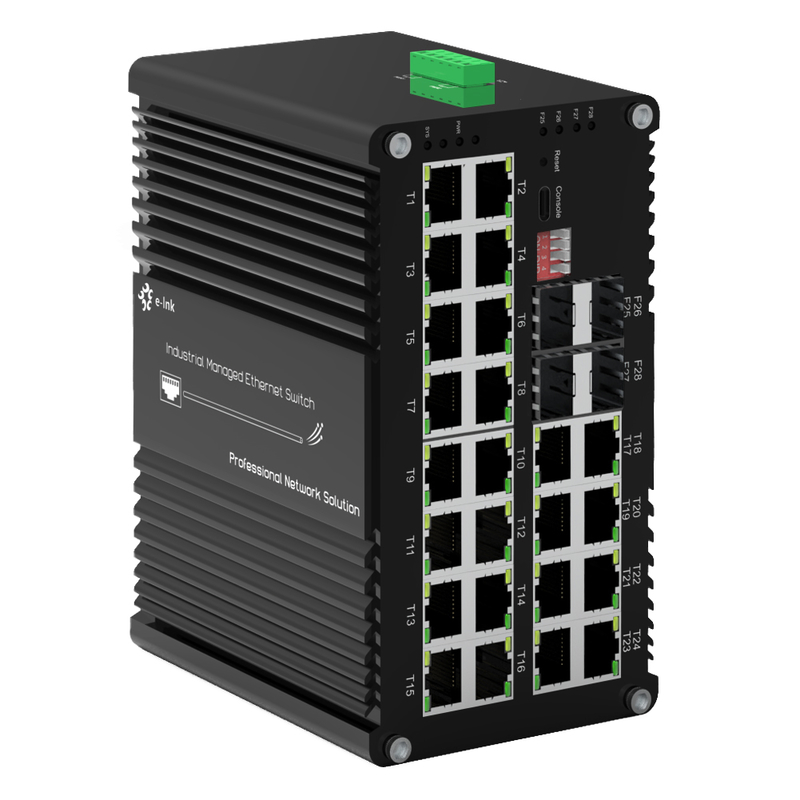

La serie ETH-DIMC2424MP es un switch PoE+ Gigabit de 24 puertos gestionado L2+.
Tiene 24 puertos 10/100/1000Base-T 802.3at PoE+ y 4 ranuras SFP 1000Base-X de fibra.
Está diseñado para su uso en entornos hostiles. Los puertos RJ45 admiten negociación automática,
dúplex completo/medio y MDI/MDI-X automático, y las ranuras SFP pueden acomodar fibra monomodo
o multimodo para conectividad de larga distancia. Construido para la fiabilidad, este robusto switch Ethernet
es ideal para vigilancia IP (cámaras IP), puntos de acceso inalámbricos (WAP)
y implementaciones de red remota. Ofrece gestión avanzada, alimentación PoE+
y durabilidad de grado industrial.
Características del switch Ethernet gestionado PoE industrial
-
24 × puertos RJ45 10/100/1000Base-T y 4 × ranuras SFP 1000Base-X para redes flexibles
-
Los puertos RJ45 admiten Dúplex completo/medio , Negociación automática y MDI/MDIX automático
-
Cumple con IEEE 802.3af/at PoE para una entrega de energía fiable
-
Control de interruptor DIP para VLAN de una sola tecla, gestión de anillo de una sola tecla, reinicio de PoE,
-
y modo de red PoE extendido de 250 m
-
Gestión de puertos USB-C para una configuración cómoda sin acceder al puerto serie RS232
-
Tamaño de la tabla de direcciones: soporte para una transmisión eficiente de paquetes grandes
-
IEEE 802.3az Ethernet de eficiencia energética (EEE) para reducir el consumo de energía
-
Carcasa de aluminio con clasificación IP40 para una mayor durabilidad
-
Admite montaje en carril DIN para una fácil instalación industrial
-
Amplio rango de temperatura de funcionamiento : -40 °C a 80 °C (-40 °F a 176 °F)
Índices técnicos del switch Ethernet gestionado PoE industrial
|
Ethernet
|
|
Estándares:
|
IEEE802.3 10BASE-T
|
|
IEEE802.3u 100BASE-TX/FX
|
|
IEEE802.3ab 1000BASE-T
|
|
IEEE802.3z 1000BASE-X
|
|
IEEE802.3p QoS
|
|
IEEE802.1d Spanning Tree
|
|
Reenvío & FiltradoTasa: 14,880pps (10Mbps)
|
148,800pps (100Mbps)
|
|
1,488,000pps (1000Mbps)
|
|
Memoria de búfer de paquetes:
|
|
12M bits
|
Tipo de procesamiento:
|
|
Almacenamiento y reenvío
|
Ancho de banda del plano posterior
|
|
110 Gbps
|
Longitud máxima del paquete:
|
|
Trama Jumbo de 10K Bytes
|
Tamaño de la tabla de direcciones:
|
|
8K
|
Direcciones MAC Interfaz
|
|
Conector:
|
|
24 x RJ45
|
R
|
|
S485: 1
|
x USB-C (para gestión) Puerto óptico:
|
|
4
|
x 1000Base-X SFP USB
|
|
-C:1
|
x USB-C (para gestión) Interfaz serie RS485 (Opcional)
|
|
Interfaz física
|
|
Terminal de tornillo de 3 pines estándar industrial
|
Tipo de datos
|
|
1Ch RS485 Bidireccional
|
Señales RS-485
|
|
Datos+, Datos-, GND
|
Distancia de la línea del puerto serie (cobre)
|
|
1000 metros
|
Velocidad en baudios
|
|
0 ~ 800 kbps
|
PoE (Power over Ethernet)
|
|
Estándar:
|
|
IEEE 802.3at Power over Ethernet Plus
|
IEEE 802.3af Power over Ethernet
|
|
P
|
|
Opciones SFPRJ45
|
Asignación de pines de alimentación
|
|
4/5(+), 7/8(-)
|
Presupuesto PoE:
|
|
Hasta
|
720 vatios de presupuesto PoEMedio ambiente
|
|
Temperatura de funcionamiento:-40°C a 80°C (-40°F a 176°F)
|
|
Temperatura de almacenamiento:
|
-40°C a 85°C (-40°F a 185°F)
|
|
Humedad relativa:
|
5% a 95% sin condensación
|
|
MTBF
|
> 200.000 horas
|
|
Eléctrico y mecánico
|
Potencia de entrada:
|
|
48
|
|
~57
|
VCC,Alimentación redundante (bloque de terminales de 6 pines), 8
|
|
W máx.
|
(PoE en uso<720W) Protección:Sobrecarga de entrada de alimentación:
|
|
Restablecimiento automático
|
|
Polaridad inversa:
|
Presente
|
|
DI
|
Interruptor P
|
|
Interruptor DIP de 4 dígitos func
|
|
ciónDIPFunción
|
Configuraciones
|
SW 1
|
VLAN
|
|
ON - Habilitado
|
,
|
Indicadores LED:
|
Alimentación:
|
|
ON - Habilitado
|
OFF - Deshabilitado
|
Indicadores LED:
|
Alimentación:
|
|
ON - Habilitado
|
OFF - Deshabilitado
|
Indicadores LED:
|
Alimentación:
|
|
ON - Habilitado
|
OFF - Deshabilitado
|
Indicadores LED:
|
Alimentación:
|
|
Estado de la alimentación
|
|
Ethernet (por puerto):
|
Enlace/Actividad
|
|
PoE
|
Estado de PoE
|
|
(T1~T24)
|
Fibra :
|
|
Puerto SFP Gigabit: F25~F28Dimensiones (AnxPrxAl):
|
155
|
|
x
|
115 mm85 mmPeso: 1.2
|
|
K
|
GCarcasa:Aluminio
|
|
Caja
|
Opciones de montaje: Montaje en carril DIN
|
|
Características del software
|
Protocolos de redundancia
|
|
Soporte STP/RSTP/MSTP/ERPSv2, Agregación de enlaces
|
|
Soporte de multidifusión
|
Soporte IGMP Snooping V1/V2/V3
|
|
,
|
soporte GMRP, GVMP,802.1Q, Soporte IEEE 802.1Q 4K VLAN
|
|
,
|
soporte QINQ, VLAN doble,, SNTP
|
|
QOS
|
Redirección basada en flujo
|
|
Limitación de velocidad basada en flujo
|
Filtrado de paquetes basado en flujo
8*Colas de salida de cada puerto 802.1p/DSCP asignación de prioridad
Diff-Serv QoS, Marca/Comentario de prioridad
Algoritmo de programación de colas (SP, WRR, SP+WRR)
ACL
ACL de emisión basada en puerto
|
|
ACL basado en puerto y VLAN
|
Filtrado de paquetes de L2 a L4, coincidencia de los primeros 80 bytes del mensaje.
Proporcione ACL basado en MAC, dirección MAC de destino, IP de origen, IP de destino, tipo de protocolo IP, puerto TCP/UDP, rango de puertos TCP/UDP y VLAN, etc.
P
o
|
|
Opciones SFPLímite de potencia total del suministro de energía PoEAsignación de energía de salida PoE
|
Configuración de prioridad de salida PoE
Estado de funcionamiento de PoE
Programación de la operación PoE
Mantenimiento de diagnóstico
Soporte de duplicación de puertos, Syslog, Ping
|
|
Función de gestión
|
Soporte CLI, WEB, SNMPv1/v2/v3, servidor Telnet para gestión, EEE, LLDP, servidor/cliente DHCP (IPv4/IPv6), Cloud/MQTT
|
|
Gestión de alarmas
|
Soporte de salida de alarma de relé de 1 vía, RMON, TRAP
|
|
Seguridad
|
Protección contra tormentas de difusión, HTTPS/SSLv3, AAA y RADIUS, SSH2.0
|
|
Soporte DHCP Snooping, Opción 82
|
,
acceso de seguridad 802.1X,, Soporte DDOS
,
filtrado/vinculación MAC basado en puerto, agujeros negros MAC, protección de origen IP, limitación de velocidad de mensajes ARP, Gestión IPv4/IPv6
|
|
Ruta estática
|
Aprobaciones reglamentarias
ISO9001, CE, RoHS, FCC
|
|
EN55022:2010+AC: 2011, Clase A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Sobretensión)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
|
Información de pedido del switch Ethernet gestionado PoE industrial
|
|
Modelo
|
Descripción
|
ETH-DIMC2424M
|
P
|
|
Switch Ethernet gestionado SFP industrial L2+ de 24 puertos 10/100/1000T 802.3at PoE + 4 puertos 1000XOpciones SFP
|
► Opción SFP. Seleccione su SFP en nuestra página de opciones SFP
|
|
► El módulo SFP debe comprarse por separado.
|
Opciones de montaje
|
|
► Soporte de carril DIN predeterminado instalado
|
|
Opciones de alimentación
|
► Fuente de alimentación de carril DIN. Cable abierto para bloque de terminales.
|
|
► La fuente de alimentación debe comprarse por separado.
|
Aplicación del switch Ethernet gestionado PoE industrial
|
|
