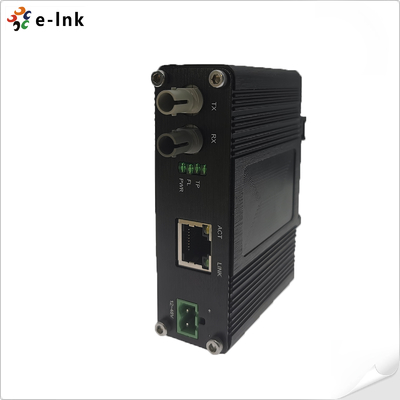

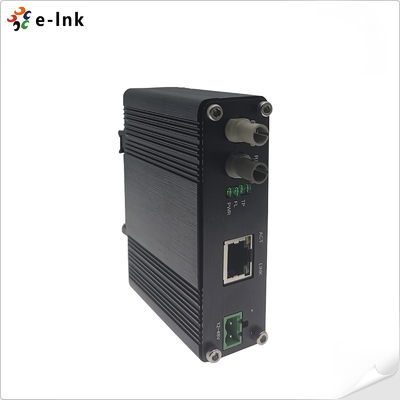

Convertidor de medios de fibra de 10Base-T a 10Base-FL ST para el sector industrial -40~75°C 2km
Resumen general
El LNK-IMC10FST es un convertidor de medios industriales especializado de baja velocidad diseñado para
Las redes Ethernet heredadas de 10 Mbps que requieren una conectividad de fibra robusta y confiable.
Convierte el cobre 10Base-T en fibra 10Base-FL (conector ST) a través de fibra multimodo hasta
Con soporte tanto para medio como para duplex completo, control de flujo IEEE 802.3x y energía
Ethernet eficiente (EEE), garantiza un rendimiento estable en bandas de ancho de banda limitadas o de larga distancia
Aplicaciones industriales. Con carcasa de aluminio resistente IP40, amplia temperatura de funcionamiento
(-40°C a 75°C), y DIN-Rail o instalación en pared, es ideal para la automatización industrial,
integración de equipos heredados y sistemas de monitoreo remoto.
Características
Soporte de red heredadaConvierte el cobre 10Base-T en fibra 10Base-FL ST
Ampliación del alcance¢ Hasta 2 km a través de fibra multimodo (850nm de longitud de onda)
Amplia compatibilidadFunciona con NICs, hubs y switches 10Base sin crossover
cables
Durabilidad industrialCasilla de aluminio IP40, amplio rango de temperatura de -40°C a 75°C
Ingreso de energía flexibleBloque de terminales de 12~48VDC, consumo máximo de 5W
Montaje versátil¢ DIN-Rail y opciones de montaje en pared incluidas
Indices técnicos
|
Conexión Ethernet
|
|
Las normas:
|
El IEEE 802.3
|
|
10 Base-T
|
|
10 Base-FL
|
|
IEEE 802.3az Ethernet eficiente desde el punto de vista energético
|
|
IEEE802.3x Completo dúplex y control de flujo
|
|
Medios de conversión:
|
Modo de almacenamiento y reenvío o modo de corte
|
|
Tasa de filtro hacia adelante:
|
14,880pps (10Mbps)
|
|
Nolongitud media:
|
850 nm
|
|
Espacio de amortiguador:
|
Construido en 128Kb de RAM para el búfer de datos
|
|
Control de flujo:
|
Completo dúplex: control de flujo;
Medio dúplex: contrapresión
|
|
C. Lascapacidad longitud:
|
50/125um o 62.5/125um Cable de fibra óptica dúplex multimodo para 10Base-FL
100 metros como máximo para la UTP
2000 metros como máximo para la fibra óptica multimodo
|
|
Tipo de transmisión:
|
Banda de base
|
|
Interruptor de conexión:
|
Interruptor 10Base-T de 2 posiciones en el lado RJ-45 (hub o W/S)
|
|
Interfaz
|
|
Conector:
|
1x RJ45 10Base-T
|
|
Puerto óptico:
|
1 x ST10Base-F- ¿ Qué?
|
|
Eléctricos y mecánicos
|
|
Potencia de entrada:
|
12 ~48VDC, bloque de terminales de 2 pines
|
|
Consumo de energía:
|
5W máximo.
|
|
Indicadores LED:
|
|
PWR:
|
Estado de la energía
|
|
Acción:
|
Estado del enlace de datos
|
|
TP: ¿ Qué es esto?
|
Estado de Ethernet
|
|
En el caso de las empresas:
|
Fibra LTinta y tinta Estatus de las personas
|
|
Dimensiones (WxDxH):
|
95 el número70 x30 En el caso de los
|
|
Peso:
|
0.25Kg
|
|
Encasillado:
|
de aluminio El caso
|
|
Opciones de montaje:
|
DIN-Rail / montado en la pared
|
|
Medio ambiente
|
|
Temperatura de funcionamiento:
|
-40°C a75°C (-40 °F a 1 °C)67°F)
|
|
Temperatura de almacenamiento:
|
-40 °C a 85 °C (-40 °F a 185 °F)
|
|
Humedad relativa:
|
No condensante del 5% al 95%
|
|
El número de unidades
|
> 200 000 horas
|
|
Las aprobaciones reglamentarias
|
|
Se trata de una serie de normas de calidad que se aplican a los productos.
|
|
Impuestos de la Unión Europea
En el caso de los vehículos de la categoría N1 y N2
La norma EN 61000-3-2: 2006+A1: 2009+A2: 2009 también se aplica a los vehículos de motor.
Se aplicarán las disposiciones siguientes:
En el caso de los vehículos de la categoría N1 2010
|
|
El SME:
Se aplicará la norma IEC 61000-4-2:2008 (ESD)
Se aplicará la norma ISO/IEC 61000-4-3: 2010 (RS).
Se aplicará la norma IEC 61000-4-4: 2012 (EFT)
Se aplicará la norma IEC 61000-4-5: 2014 (Aumento de la velocidad)
Se aplicará la norma ISO/IEC 61000-4-6: 2013 (CS) en el caso de los vehículos de las categorías M1 y M2.
Se aplicará la norma IEC 61000-4-8: 2009 (PFMF)
|
Información sobre los pedidos
|
Modelo
|
Descripción
|
|
Los datos de las pruebas de seguridad deberán estar disponibles en el sitio web de la autoridad competente.
|
Mini Industrial 10BASE-T a 10BASE-FL Ethernet Convertidor de medios, multimodo, 2km, 850nm, ST
|
|
Opciones de montaje
|
► Default DIN-Rail Bracket installed; Wall Mount Bracket is included.
|
|
Opciones de energía
|
¿Qué quieres decir?24W/1A24Fuente de alimentación VDC.
|
|
El suministro eléctrico debe comprarse por separado.
|
