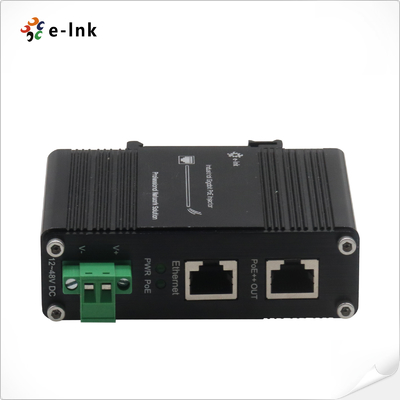

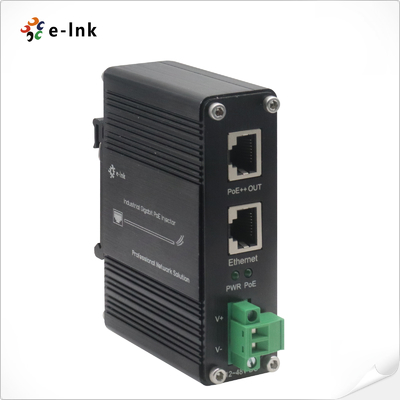

Inyector Gigabit PoE+ Industrial IEEE 802.3bt 95W con Amplificador de Voltaje
Descripción general
El LNK-INJ-48-95W es un inyector PoE+ Gigabit de un solo puerto de grado industrial diseñado para
suministrar hasta 95W de potencia utilizando los estándares IEEE 802.3bt / LTPoE++. Con una amplia entrada de 12-48V
CC y un amplificador de voltaje incorporado, permite la conexión perfecta de dispositivos PoE
como cámaras y puntos de acceso a un conmutador LAN que no es PoE dentro de un rango de 100 metros.
Tanto el puerto Ethernet (para la conexión del conmutador) como el puerto de salida PoE (para alimentar
dispositivos) admiten 10/100/1000Base-T y cumplen con los estándares IEEE 802.3ab, lo que garantiza
una transmisión de datos y energía de alta velocidad y confiable. Este inyector robusto es ideal para
aplicaciones industriales, proporcionando un rendimiento robusto incluso en entornos exigentes.
Características
1 puerto de entrada de datos Ethernet RJ45 + 1 puerto de salida PoE RJ45 (Datos + Alimentación)
Admite 95W LTPoE++ Equipos de Suministro de Energía
Totalmente compatible con IEEE 802.3at/bt PoE end-span/mid-span PSE
Compatible con velocidades Ethernet 10/100/1000Base-TX
Incluye múltiples indicadores LED para el monitoreo del estado de PoE
Rango de entrada amplio de 12-48V CC con función de amplificador de potencia incorporada
Entrega hasta 95W de salida PoE a 48VCC, 95W a 24VCC y 60W a 12VCC
Admite opciones de instalación en riel DIN y montaje en pared
Construido para condiciones extremas con un rango de temperatura de funcionamiento de -40°C a 80°C
Índices Técnicos
|
Ethernet
|
|
Estándares:
|
IEEE802.3 10 BASE-T Ethernet
IEEE802.3u 100 BASE-TX Fast Ethernet
IEEE 802.3ab 1000BASE-T Gigabit Ethernet
IEEE802.3 x Control de flujo
|
|
Tipo de procesamiento:
|
Reenvío
|
|
Medio dúplex, Dúplex completo
|
|
Tasa de filtrado de reenvío:
|
1,488,000pps (1000Mbps)
|
|
Cableado:
|
Cable de par trenzado de hasta 100 metros (328 pies)
10BASE-T: UTP de 4 pares Cat. 3, 4, 5, 5e, 6, 6A
100BASE-TX: UTP de 4 pares Cat. 5, 5e, 6, 6A
1000BASE-T: UTP de 4 pares Cat. 5e, 6, 6A
|
|
Distancia máxima:
|
UTP Cat5 hasta 100m
|
|
Conector:
|
2x RJ45
|
|
Ambiental
|
|
Temperatura de funcionamiento:
|
-40°C a 80°C (-40°F a 176°F)
|
|
Temperatura de almacenamiento:
|
-40°C a 85°C (-40°F a 185°F)
|
|
Humedad relativa:
|
5% a 95% sin condensación
|
|
MTBF:
|
>200,000 horas
|
|
Eléctrico y Mecánico
|
|
Potencia de entrada:
|
12~48VCC (Bloque de terminales)
|
|
Consumo de energía:
|
100W Máx.
|
|
Potencia sobre Ethernet:
|
|
Estándar:
|
IEEE 802.3bt 4-par Power over Ethernet
|
|
IEEE 802.3at Power over Ethernet Plus
|
|
IEEE 802.3af Power over Ethernet
|
|
Puerto:
|
RJ45
|
|
Asignación de pines de alimentación
|
Datos proporcionados a través de los pares 1,2TX y 3,6RX
Alimentación a través de los pares de repuesto 1,2,4,5(+) y 3,6,7,8(-)
|
|
Presupuesto PoE:
|
Hasta 95 vatios de presupuesto PoE (48VCC)
Hasta 95 vatios de presupuesto PoE (24VCC)
Hasta 60 vatios de presupuesto PoE (12VCC)
|
|
Indicadores LED:
|
|
Alimentación:
|
Estado de la alimentación
|
|
PoE:
|
Estado de PoE
|
|
Dimensiones (AnxPrxAl):
|
95 x 70 x 30 mm
|
|
Peso:
|
0.25Kg
|
|
Carcasa:
|
IP40 Aluminio Carcasa
|
|
Opciones de montaje:
|
Riel DIN / Montaje en pared
|
|
Accesorios estándar
|
|
Contenido del paquete
|
LNK-INJ-48-95W
|
|
Manual del usuario
|
|
Kit de montaje en pared
|
|
Kit de montaje en riel DIN
|
|
Aprobaciones regulatorias
|
|
ISO9001
|
|
FCC parte 15, Clase A
|
|
EN55022:2006+A1: 2007 Clase A
|
|
Protección contra sobretensiones:
|
|
RJ45: 1KV
|
|
Alimentación: 500V
|
|
ESD: 4KV/8KV
|
Información para pedidos
|
Modelo
|
Descripción
|
|
LNK-INJ-48-95W
|
Inyector de entrada Ethernet de 1 puerto Gigabit endurecido + salida PoE++ de 95W de 1 puerto
con entrada de alimentación de amplio rango de 12~48V CC
|
|
Opciones de montaje
|
► Soporte de riel DIN predeterminado instalado; el soporte de montaje en pared está incluido.
|
|
Opciones de alimentación
|
► 120W/2.5A Fuente de alimentación de 48VCC. Cable abierto para bloque de terminales
|
|
|
► La fuente de alimentación debe comprarse por separado.
|
