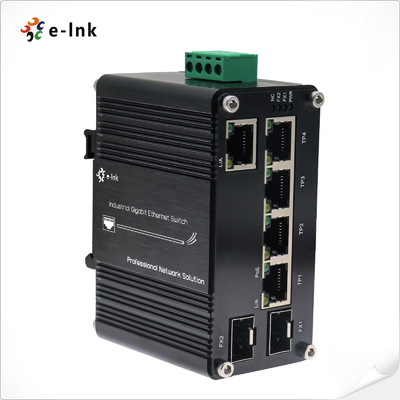

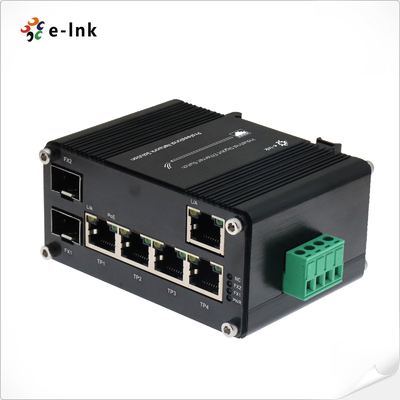

Switch Ethernet Gigabit Industrial de 4 puertos 10/100/1000T 802.3bt 90W PoE + 1 puerto 10/100/1000T + 2 puertos 100/1000X SFP
Descripción general
La serie E-link LNK-IMC205GHP-SFP es un switch PoE++ industrial de alta potencia diseñado para satisfacer la
creciente demanda de dispositivos de red que consumen mucha energía. Con 4 puertos×10/100/1000BASE-T PoE++
(IEEE 802.3bt, hasta 90W/puerto), 1 puerto Gigabit Ethernet y 2 ranuras de fibra SFP 100/1000M, este switch compacto
pero potente ofrece datos de alta velocidad y ultra alta potencia a través de cableado Ethernet estándar.
Características principales
✔ 90W PoE++ por puerto (IEEE 802.3bt) – 3× más potencia que PoE+ estándar (802.3at)
✔ Soporte PoH (Power over HDBaseT) – Permite la entrega de energía de hasta 95W a través de cables Cat5e/6
✔ Ranuras SFP de doble velocidad – Admite fibra multimodo/monomodo para conexiones de larga distancia o inmunes al ruido
✔ Diseño endurecido industrial – Clasificación IP40, montaje en riel DIN, con alta protección EFT/ESD
✔ Amplio rango de temperatura de funcionamiento – Diseñado para entornos hostiles (fábrica, exterior, servicios públicos, etc.)
Ideal para aplicaciones de alta potencia
- Cámaras domo PTZ (PoE++)
- Clientes ligeros y PC táctiles AIO
- Señalización digital y sistemas POS/kiosco
- IoT industrial y automatización
- Redes de petróleo/gas, minería, agua/aguas residuales
Con su capacidad de potencia inigualable y fiabilidad industrial, el LNK-IMC205GHP-SFP es la solución definitiva
para implementar dispositivos de alta potencia en entornos de misión crítica y condiciones extremas.
---
✅ ¿Por qué elegir este switch?
- Elimina las fuentes de alimentación separadas – Simplifica la instalación
- Preparado para el futuro para PD de alta potencia – Admite dispositivos de próxima generación
- Preparado para fibra – Extiende el alcance de la red con módulos SFP
- Resistente para la industria – Garantiza el funcionamiento 24/7 en condiciones difíciles
Perfecto para vigilancia, automatización y redes exteriores donde la alta potencia + la durabilidad industrial son
esenciales.
Características
► Hasta 4 puertos de dispositivos IEEE 802.3bt/at/af alimentados
► Presupuesto PoE de hasta 360 vatios
► Admite alimentación PoE de hasta 95 vatios para cada puerto PoE

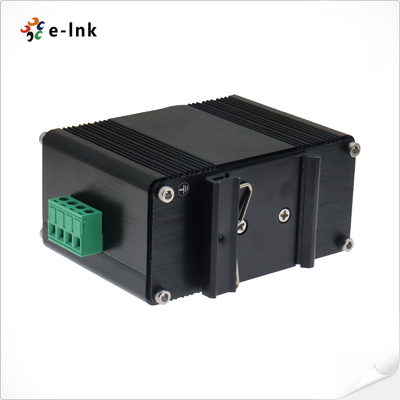

► Admite la instalación en riel DIN
► El diseño compacto sin ventilador evita el sobrecalentamiento
► Carcasa metálica resistente IP40 de alta resistencia
► Alimentación redundante de 48~57 V CC con protección contra polaridad inversa
► Temperatura de funcionamiento de -40°C a 80°C (-40°F a 176°F)
► 5 puertos Ethernet Gigabit RJ45 de cobre 10/100/1000BASE-T
► 2 ranuras SFP, que admiten transceptores 1000BASE-X y 100BASE-FX en modos duales
► Cumple con el estándar IEEE 802.3bt PoE

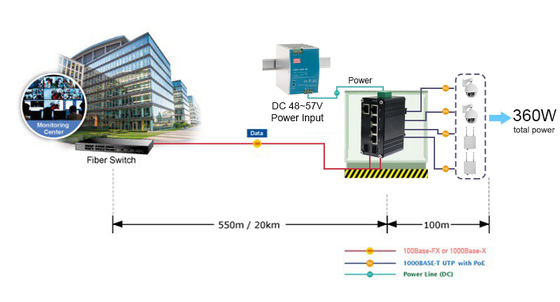

Aplicación
Índices técnicos
| Ethernet |
| Estándares: |
IEEE 802.3 Ethernet |
| IEEE 802.3u Fast Ethernet |
| IEEE 802.3ab Gigabit Ethernet |
| IEEE 802.3x Control de flujo dúplex completo |
| IEEE 802.3az Ethernet de eficiencia energética (EEE) |
| IEEE 802.3bt 4 pares Power over Ethernet |
| IEEE 802.3at Power over Ethernet Plus PSE |
| IEEE 802.3af Power over Ethernet Plus |
| Velocidad de reenvío y filtrado: |
14,880pps (10Mbps) |
| 148,800pps (100Mbps) |
| 1,488,000pps (1000Mbps) |
| Búfer de paquetes: |
2Mbits |
| Longitud del paquete: |
10Kbytes |
| Tabla de direcciones MAC: |
4K |
| Conmutación: |
14Gbps/sin bloqueo |
| Propiedad de intercambio |
Ancho de banda del plano posterior: 14 Gbps;
Velocidad de reenvío de paquetes: 14,88 Mpps
|
| Conector: |
4 puertos con función de inyector 802.3at PoE+ (Puertos 1 a 4) |
| Cables de red |
Par trenzado:
10BASE-T: UTP de 2 pares Cat. 3,4,5, hasta 100 m
100BASE-TX: UTP de 2 pares Cat. 5, hasta 100 m
1000BASE-T: STP de 4 pares Cat 5 hasta 100 m
Cable de fibra óptica
1000BASE-SX:
Cable de fibra multimodo de 50/125μm o 62,5/125μm, hasta 220/550 m/2 km.
1000BASE-LX:
Cable monomodo de 9/125μm, que proporciona una larga distancia de 2/10/20/40/80/120 km (dependiendo del módulo SFP)
100BASE-FX:
Cable de fibra multimodo de 50/125μm o 62,5/125μm para hasta 2 km (dependiendo del módulo SFP)
Cable monomodo de 9/125μm para 20/40/60/120 km (varía según el módulo SFP)
|
| Interfaz |
| Conector: |
5 x RJ45 (4 puertos 802.3at PoE Out) |
| Puerto óptico: |
2 x SFP 1000Base-X o 100Base-FX (detección automática) |
| PoE (Power over Ethernet) |
| Estándar: |
IEEE802.3af/at/bt |
| Puerto: |
RJ45 |
| Asignación de pines de alimentación: |
Par 1 End-span: 1/2(-), 3/6(+)
Par 2 Mid-span: 4/5(+), 7/8(-)
802.3bt/PoH: 1/2(-), 3/6(+), 4/5(+), 7/8(-)
|
| Presupuesto PoE: |
Presupuesto PoE de hasta 360 vatios |
| Ambiental |
| Temperatura de funcionamiento: |
-40°C a 80°C (-40°F a 176°F) |
| Temperatura de almacenamiento: |
-40°C a 85°C (-40°F a 185°F) |
| Humedad relativa: |
5% a 95% sin condensación |
| MTBF |
> 200.000 horas |
| Eléctrico y mecánico |
| Entrada de alimentación: |
48~57VCC (Bloque de terminales) |
| Consumo de energía: |
382W máx. (PoE en uso) |
| <5W (PoE no en uso) |
| Sobrecarga de entrada de alimentación: |
Restablecimiento automático |
| Polaridad inversa: |
Presente |
| Dimensiones (LxAnxAl): |
95 x 88 x 46 mm |
| Peso: |
300g |
| Carcasa: |
Carcasa de aluminio |
| Opciones de montaje: |
Riel DIN |
| Indicadores LED: |
| PWR: |
Encendido |
| L/A: |
Enlace/Actividad |
| PoE: |
Estado de PoE |
| FX1/FX2: |
Estado del enlace de fibra SFP |
| Aprobaciones regulatorias |
| ISO9001, CE, FCC, RoHS |
| EN55022:2010+AC: 2011, Clase A |
| EN 61000-3-2: 2006+A1: 2009+A2: 2009 |
| EN 61000-3-3: 2013 |
| EN55032:2017 |
| IEC 61000-4-2: 2008 (ESD) |
| IEC 61000-4-3: 2010 (RS) |
| IEC 61000-4-4: 2012 (EFT) |
| IEC 61000-4-5: 2014 (Sobretensión) |
| IEC 61000-4-6: 2013 (CS) |
| IEC 61000-4-8: 2009 (PFMF) |
Información para pedidos
| Modelo |
Descripción |
| LNK-IMC205GHP-SFP |
Switch Ethernet Gigabit Industrial de 4 puertos 10/100/1000T 802.3bt 90W PoE + 1 puerto 10/100/1000T + 2 puertos 100/1000X SFP |
| Opciones SFP |
► Opción SFP. Seleccione su SFP en nuestra página de opciones SFP (SFP industrial). |
| ► El módulo SFP debe comprarse por separado. |
| Opciones de montaje |
► Soporte de riel DIN predeterminado instalado; |
| Opciones de alimentación |
► Fuente de alimentación de riel DIN de 480W/10A 48VCC. Cable abierto para bloque de terminales. |
| ► La fuente de alimentación debe comprarse por separado |
Dimensiones
